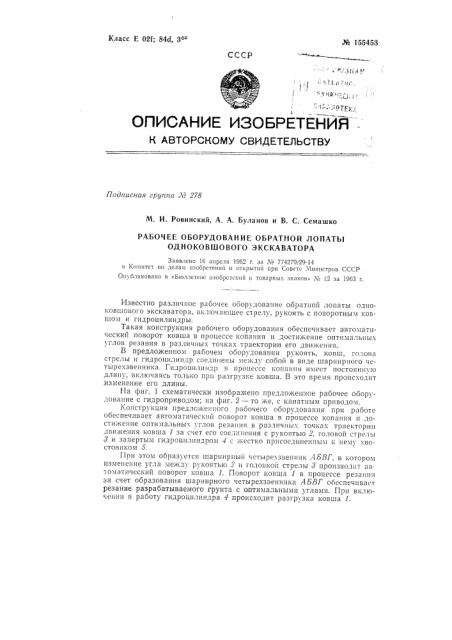

М. И. Ровинский, А. А. Буланов и В. С. Семашко

РАБОЧЕЕ ОБОРУДОВАНИЕ ОБРАТНОЙ ЛОПАТЪ|

ОДНОКОВШОВОГО ЭКСКАВАТОРА

Заявлено 16 апреля 1962 г. за М 7742i9/29-14 в Комитет по делам изобретений )) открытий при Совете Министров СССР

Оп1оликовано в «Б)оллетене изобретений и товарных знаков» X 12 за 1963 г.

Известно различное рабочее оборудование обратной лопаты одноковшового экскаватора, включающее стрелу, рукоять с поворотным ковшом и гидроцилиндры.

Такая конструкция рабочего оборудования обеспечивает автоматический поворот ковша в процессе копания и достижение оптимальных углов резания в различных точках траектории его движения.

В предложенном рабочем оборудовании рукоять, ковш, голова стрелы и гидроцилиндр соединены между собой в виде шарнирного четырехзвенника. Гидроцилиндр в процессе копания имеет постоянную длину, включаясь только прп разгрузке ковша. В это время происходит изменение его длины.

На фиг. 1 схематически изображено предложе)гное рабочее оборудование с гидроприводом; на фиг. 2 — то же, с канатным приводом.

Конструкция предложенного рабочего оборудования при работе обеспечивает автоматический поворот ковша в процессе копания и гостижение oптимальных углов резàl)IIII в различныx точках траектории движения ковша 1 за счет его соединения с рукоятью 2, головой стрелы

3 и запертым Гидроци.1индрОМ .1 с жестко присоединенным к нем1 xBQстовиком 5.

HDII 3ToAI Образ 1 ется шарнирный четырехзвенник АБВГ, B которОм изменение угла межд1 рА коятыо 2 и Головкоп стре,!1ы 8 производит автоматический поворот ковша 1. Поворот ковша 1 в процессе резания

3а счет образования шарнирного четырехзвеш)ика АБВГ обеспечивает резание разрабатываемого грунта с оптимальными углами. Прп Bi ;IIoчении в работу гидроцилнндра 4 происходит разгрузка ковша 1. № 155453

Предмет изобретения

Рабочее оборудование обратной лопаты одноковшового экскаватора, включающее стрелу, рукоять с поворотным ковшом и гидроцилиндры, о т л и ч а ю щ е е с я тем, что, с целью обеспечения автоматического поворота ковша в процессе копания и достижения оптимальных углов резания в различных точках траектории движения ковша, его рукоять, ковш, голова стрелы и гидроцилиндр, имеющий постоянную длину в процессе копания и включаемый только при разгрузке ковша, соединены между собой в виде шарнирного четырехзвенника.
