Реферат



Класс В 03b; 1а, 4

М 1 55460

СССР

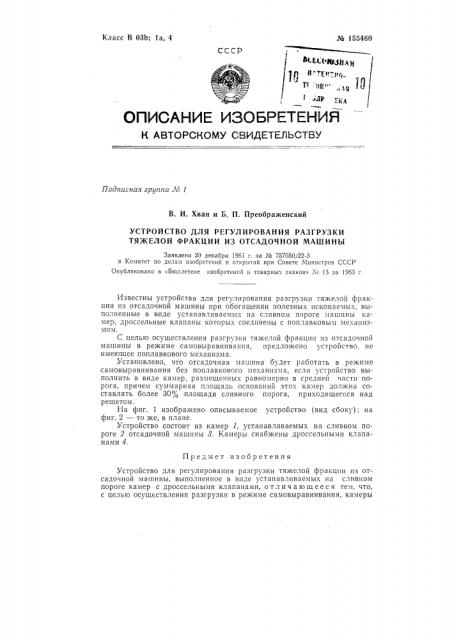

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л8 1

В. И. Хван и В, П. Преображенский

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ РАЗГРУЗКИ

ТЯЖЕЛОЙ ФРАКЦИИ ИЗ ОТСАДОЧНОЙ МАШИНЫ

Заявлено 20 декабря 1961 г. за 1Ч 757060 22-3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 13 за 1963 г.

Известны устройства для регулирования разгрузки тяжелой фракции из отсадочной машины при обогащении полезных ископаемых, выполненные в виде устанавливаемых на сливном пороге машины камер, дроссельные клапаны которых соединены с поплавковым механизмом.

С целью осуществления разгрузки тяжелой фракции из отсадочной машины в режиме самовыравнивания, предложено устройство, не имеющее поплавкового механизма.

Установлено, что отсадочная машина будет работать в режиме самовыравнивания без поплавкового механизма, если устройство выполнить в виде камер, размещенных равномерно в средней части порога, причем суммарная площадь оснований этих камер должна составлять более 30о/, площади сливного порога, приходящегося над решетом.

На фиг. 1 изображено описываемое устройство (вид сбоку); на фиг. 2 — то же, в плане.

Устройство состоит из камер l, устанавливаемых на сливном пороге 2 отсадочной машины 8. Камеры снабжены дроссельнымп клапа.нами 4.

Предмет изобретения

Устройство для регулирования разгрузки тяжелой фракции из отсадочной машины, выполненное в виде устанавливаемых на сливном пороге камер с дроссельными клапанами, отличающееся тем, что, с целью осуществления разгрузки B режиме самовыравнивания, камеры

М 155160 размещены равномерно в средней части порога, причем суммарная площадь оснований этих камер составляет более 30% площади сливного порога, приходящегося над решетом.

Фиг 2
