Класс А 41h; 3d, 6,, D 061; 8d 20а, № 155461

СССР

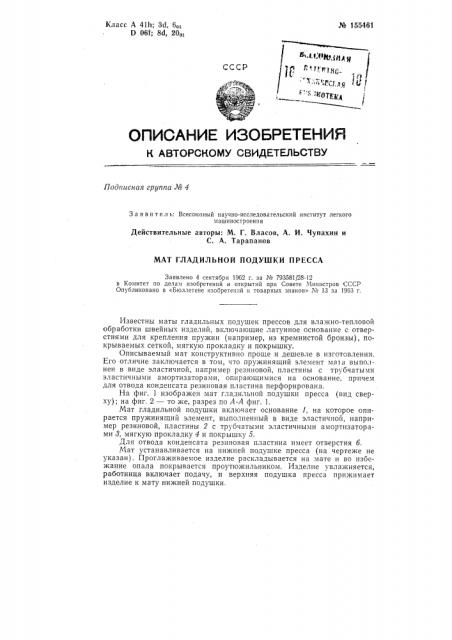

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 4

3.а я в и тель: Всесоюзный научно-исследовательский институт легкого машиностроения

Действительные авторы: М. Г. Власов, А. И. Чупахин и

С. А. Тарапанов

МАТ ГЛАДИЛЬНОЙ ПОДУШКИ ПРЕССА

Заявлено 4 сентября 1962 г. за М 793581 28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 13 за 1963 г.

Известны маты гладильных подушек прессов для влажно-тепловой обработки швейных изделий, включающие латунное основание с отверстиями для крепления пружин (например, из кремнистой бронзы), покрываемых сеткой, мягкую прокладку и покрышку.

Описываемый мат конструктивно проще и дешевле в изготовлении.

Его отличие заключается в том, что пружинящий элемент мата BbIIIQ;Iнен в виде эластичной, например резиновой, пластины с трубчатыми эластичными амортизаторами, опирающимися на основание, причем для отвода конденсата резиновая пластина перфорирована, На фиг. 1 изображен мат гладильной подушки пресса (вид сверху); на фиг. 2 — то же, разрез по А-А фиг. 1.

Мат гладильной подушки включает основание 1, на которое опирается пружинящий элемент, выполненный в виде эластичной, например резиновой, пластины 2 с трубчатыми эластичными амортизаторами о, мягкую прокладку 4 и покрышку 5.

Для отвода конденсата резиновая пластина имеет отверстия 6.

Мат устанавливается на нижней подушке пресса (на чертеже не указан). Проглаживаемое изделие раскладывается на мате и во избежание опала покрывается проутюжильником. Изделие увлажняется, работница включает подачу, и верхняя подушка пресса прижимает изделие к мату нижней подушки. № 155461

Трубчатые эластичные амортизаторы 8 плотно поджимают изделие снизу к рабочей поверхности верхней подушки (на чертеже не указана). Благодаря высокой температуре верхней подушки (170 — 190 С), происходит интенсивное парообразование. После заданной выдержки пресс выключается, и готовое изделие снимается.

Предмет изобретения

Мат гладильной подушки пресса для влажно-тепловой обработки швейных изделий, включающий основание, пружинящий элемент, мягкую прокладку, например, сукно и покрышку, отличающийся тем, что, с целью упрощения конструкции и удешевления его изготовления, пружинящий элемент выполнен в виде эластичной, например, резиновой, пластины с трубчатыми эластичными амортизаторами, опирающимися на основание, причем для отвода конденсата резиновая пластина перфорирована.
