Плунжерный насос высокого давления

Плунжерный насос высокого давления

Иллюстрации

Показать все

Реферат



Изобретение относится к насосостроению, в частности к высоконапорным насосам с конструктивными изменениями плунжерных пар. Целью изобретения является повышение уровня давления, развиваемого насосом. Изобретение предусматривает, что кроме обычного щелевого уплотнения в паре плунжер (П) 7-гильза имеется еще и дополнительное контактное уплотнение П в виде набора сальниковых колец 23, 24, размещенных в дополнительной расточке 19 гильзы, или в виде уплотнительной металлической втулки, охватывающей П и имеющей на наружной поверхности кольцевую канавку, образующую в совокупности с внутренней поверхностью дополнительной расточки в теле гильзы кольцевую камеру, давление в которую подводится при помощи радиального отверстия в теле втулки. 5 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК..SU„, 1554 (Si)S Р 04 В 21 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТ У

Cpt

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Г10 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4355354/25-29 (22) 23.03.88 (31). Р 3709611.7 (32) 24.03.87 (33) DE (46) 30.03.90. Бюл. № 12 (71) Пауль Хаммельманн (РЕ) (72) Пауль Хаммельманн (РЕ) (53) 621.651 (088.8) (56) Патент СССР ¹ 638279, кл. F 04 В 21/00, 1976 ° (54) ПЛУНЖЕРНЬМ НАСОС ВЫСОКОГО ДАВЛЕНИЯЯ (57) Изобретение относится к насосостроению, в частности к высоконапорным насосам с конструктивными изменениями плунжерных пар. Целью изоб2 ретения является повьппение уровйя давления, развиваемого насосом.

Изобретение предусматривает, что кроме обычного щелевого уплотнения в паре плунжер (П) 7 - гильза имеется еще и дополнительное контактное уплотнение П в виде набора сальниковых колец 23, 24, размещенных в дополнительной расточке 19 гильзы, или в виде уплотнительной металлической втулки, охватывающей П и имеющей на наружной поверхности кольцевую канавку, образующую в совокупности с внутренней поверхностью дополнительной расточкн в теле гильзы, кольцевую камеру, давление в которую подводится при помощи радиального отверстия в теле втулки. 5 з.п. ф-лы, 2 ил.

1554777

Изобретение относится к насосостроению, в частности к высоконапорным насосам с конструктивными изменениями плунжерных пар.

Целью изобретения является повышение уровня давления, развиваемого насосом.

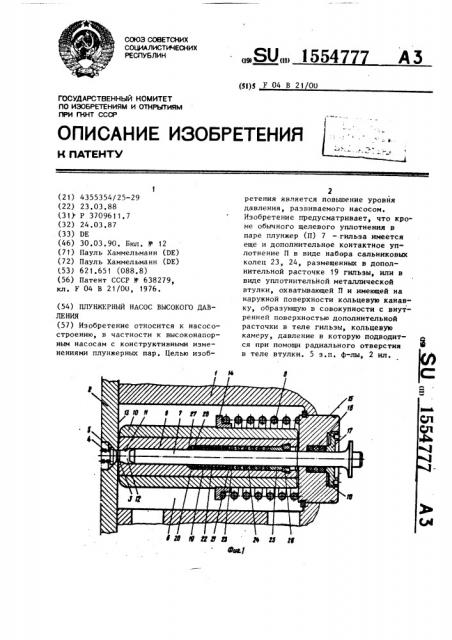

На фиг. 1 изображен плунжерный насос в продольном разрезе; на 10 фиг.2 — вариант исполнения плунжерного насоса с металлической деформируемой уплотнительной втулкой плунжера.

Плунжерный насос высокого давления содержит корпус 1, крышку 2 с отверстием 3, перекрываемым нагруженным пружиной 4 затвором 5 нагнетательного клапана. Корпус 1 и крышка 2 соединены с образованием заполненной перекачиваемой средой всасы-вающей полости 6 для размещения плунжера 7 и охватывающей его нагруженной пружиной 8 гильзы, выполненной из двух частей 9 и 10. Плунжер 7 связан с приводом возвратно-поступательного движения (не показан) а внутренняя 4асть 9 гильзы имеет расточку 11 для сопряжения с плунжером

7 с образованием рабочей камеры 12 и щелевого уплотнения и установлена с возможностью ограниченного осевого перемещения для образования в совокупности с торцом 13 крышки 2 всасывающего клапана ° Наружная часть 10 гильзы снабжена буртиком для осевой фиксации опорного кольца 14, одетого на гильзу и служащего опорой для пружины 8, другой конец которой опирается на закрепленную в корпусе 1 втулку 15, через отверстие которой про40 ходит плунжер 7, уплотненный в этой зоне сальниковой набивкой 16, зафиксированной упорным кольцом 17 с наружной резьбой 18.

Внутренняя часть 9 гильзы на сто45 роне, обращенной к приводу, снабжена дополнительной расточкой 19, диаметр которой больше диаметра основной расточки 11, для образования при сопряжении с плунжером 7 кольцевой камеры и размещения в ней контактного уплотнения плунжера 7, включающего кольца 20 и 21, между которыми установлена цилиндрическая пружина 22,для поджима набора из 55 чередующихся сальниковых колец 23, 24 к заднему опорному кольцу 25, зафиксированному стопорным кольцом 26.

Для снижения концентрации напряжений в гильзе основная 11 и дополнительная 19 расточки имеют в зоне соединения дугообразную в осевом сечении части 9 гильзы поверхность 27.

Кольцо 20 имеет плоскую торцовую поверхность 28 в зоне контакта с пружиной 22 и скругленную поверхность в зоне контакта с дугообразной поверхностью 27 части 9 гильзы, как это показано на фиг ° 1.

Изобретение предусматривает, что контактное уплотнение плунжера 7 может быть выполнено в виде установленной в дополнительной расточке

29 внутренней части 9 гильзы металлической уплотнительной втулки 30, имеющей на наружной поверхности кольцевую канавку 31 для образования в совокупности с внутренней поверхностью дополнительной расточки 29 кольцевой камеры, сообщаемой с зоной сопряжения плунжер 7 — втулка

30 при помощи радиального отверстия

32, выполненного в теле втулки 30 со стороны, обращенной к щелевому уплотнению плунжера 7, как это показано на фиг,2, В зоне торцового сопряжения втулки 30 и внутренней части 9 гильзы по плоскости 33 предусмотрена установка мягкой набивки 34, уплотнительная втулка 30 имеет на стороне, обращенной к приводу, кольцевой фланец 35, имеющий ,сквозные аксиальные отверстия для прохода крепежных винтов 36, ввернутых в резьбовые отверстия 37 кольца 38, выполненного в виде гайки, закрепленной на участке резьбовой поверхности 39 внутренней части 9 гильзы

Насос работает следующим образом, При возвратно-поступательном движении плунжера 7 объем рабочей камеры 12 попеременно увеличивается (такт всасывания) и уменьшается (такт нагнетания).

При выполнении такта всасывания в рабочей камере 12 образуется разрежение и гильза под действием перепада давления между всасывающей полостью 6 и рабочей камерой 12, сжимая пружину 8, отходит от торца 13 крышки 2 и перекачиваемая среда из полости 6 заполняет рабочую камеру 12.

При выполнении такта нагнетания гильза, в частности торец ее внут5 155 ренней части 9, вступает в контакт с торцом 13 крышки 2, и перекачиваемая среда из рабочей камеры 12 через отверстие 3 при отошедшем под действием перепада давления затворе

5 нагнетательного клапана плунжером

7 вытесняется к потребителю. Плунжер 7 уплотняется набором сальниковых колец 23, 24 vs и уплотнительной втулкой 30, которая, охватывая ппунжер 7, деформируется под действием давления в кольцевой камере, образованной в зоне кольцевой канавки 31, при этом давление в эту кольцевую камеру подводится из щелевого уплотнения плунжера / по радиальному отверстию 32. Возникающее при такте нагнетание тепло отбирается от наружной части гильзы 10 перекачиваемой средой во всасывающей полости 6. формула изобретения

1. Плунжерный насос высокого давления, содержащий корпус, крышку с центрально расположенным в ней нагнетательным клапаном, соединенные с образованием заполненной перекачиваемой средой всасывающей полости для размещения плунжера и охватывающей его подпружиненной гильзы, причем плунжер связан с приводом и установлен с возможностью возвратно-поступательного движения, а гильза имеет расточку для сопряжения с плунжером с образованием щелевого уплотнения и установлена с возможностью ограниченного осевого перемещения для образования в совокупности с торцом крышки всасывающего клапана, отличающийся

1тем, что, с целью повышения уровня давления, развиваемого насосом, гильза на стороне, обращенной к приводу, снабжена соосной с i"е расточкой дополнительной расточкой, диаметр ко4777 6 торой больше диаметра основной расточки, для образования при сопряжении с плунжером кольцевой камеры, а плунжер снабжен дополнительно кон5 тактным уплотнением, размещенным в указанной кольцевой камере.

2. Насос по п. 1, о т л и ч а юшийся тем, что, с целью снижения концентрации напряжений в гильзе, основная и дополнительная расточки имеют в зоне соединения дугообразную в осевом сечении гильзы поверхность.

3. Насос по пп. 1 и 2, о т л ич а ю шийся тем, что контактное уплотнение плунжера выполнено в виде подпружиненного со стороны щелевого уплотнения плунжера сальника.

20 4. Насос по п.3, о тл и ч ающ и и с я тем, что между дугообразной поверхностью гильзы и пружиной сальника установлено опорное кольцо, имеющее плоскую торцовую поверхность в зоне контакта с гильзой.

5. Насос по пп. 1 и 2, о т л ич .а ю шийся тем, что контактное уплотнение плунжера выполнено в виде охватывающей плунжер металлической втулки, имеющей на наружной поверхности кольцевую канавку для образования в совокупности с внутренней поверхностью дополнительной расточки гильзы кольцевой камеры, сообщаемой с зоной сопряжения плунжер — втулка при помощи радиального отверстия, выполненного в теле втулки со стороны, обращенной к щелевому уплотнению плунжера.

6. Насос по п,5, о т л и ч а ю40

m и и с я тем, что гильза со стороны привода снабжена участком резьбовой поверхности с закрепленной на ней гайкой, имеющей аксиальные реэьбовые отверстия, а втулка снабжена

45 кольцевым фланцем со сквозными отверстиями для размещения винтов в реэьбовых отверстиях гайкы.

1554777

Составитель В. Чашкин

Редактор О. Спесивых Техред Л.Сердюкова Корректор С, Черни

Заказ 467 Тирал 491 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб ., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
