Рабочий орган почвообрабатывающего орудия

Рабочий орган почвообрабатывающего орудия

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам почвообрабатывающих орудий. Целью изобретения является повышение качества обработки почвы и снижение тягового сопротивления. Рабочий орган содержит тыльную и рабочую 2 поверхности со сквозными отверстиями 3. Каждое отверстие выполнено в виде кругового усеченного конуса, большее основание которого на тыльной поверхности рабочего органа, а его образующая под углом 10-15° к высоте конуса. Суммарная площадь отверстий 3 равна 30-50% общей площади рабочей поверхности. При работе, например пахоте, рабочий орган в виде плужного корпуса подрезает пласт, который движется по его рабочей поверхности 2. Кромки отверстий 3, расположенные на рабочей поверхности 2, дополнительно измельчают почву под действием силы трения скольжения. За счет того, что отверстия 3 заполнены воздухом, тяговое сопротивление рабочего органа будет меньше. 3 илл.

Саоэ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄ SU ÄÄ 155478 (51)5 А Ol В 35 26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

00 ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ ГННТ СССР (21) 4181749/30-! 5 (22) 11.11.86 (46) 07.04.90. Бюл. № 13 (71) Горский сельскохозяйственный институт (72) P. М. Фидаров, И. Д. Зангиева и М. И. Фидаров (53) 631.316 (088.8) (56) Авторское свидетельство СССР № 408616, кл. А 01 В 15/10, 1972. (54) РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ (57) И зобретение относится к сельсколозяйственному машиностроению, в частности к рабочим органам почвообрабатывающих орудий. Целью изобретения является повышение качества обработки почвы и снижение тягового сопротивления. Рабочий орган

2 содержит тыльную и рабочую 2 поверхности со сквозными отверстиями 3. Каждое отверстие выполнено в виде кругового усеченного конуса, большее основание которого на тыльной поверхности рабочего органа, а его образующая — под углом 10—

15 к высоте конуса. Суммарная площадь отверстий 3 равна 30 — 50% общей площади рабочей поверхности. При работе, например пахоте, рабочий орган в виде плужного корпуса подрезает пласт, который движется по его рабочей поверхности 2. Кромки отверстий 3, расположенные на рабочей поверхности 2, дополнительно измельчают почву под действием силы трения скольжения. За счет того, что отверстия 3 заполнены воздухом, тяговое сопротивление рабочего органа будет меньше. 3 ил.

1554787

Формула изобретения

Фиг.2

Составитель T. Гурова

Редактор Н. Яцола Техред И. Верес Корректор T. Малец

Заказ 510 Тираж 493 Подписное

В11ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 з

Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатываюшим орудиям.

Цель изобретения — повышение качества обработки почвы и снижение тягового сопротивления.

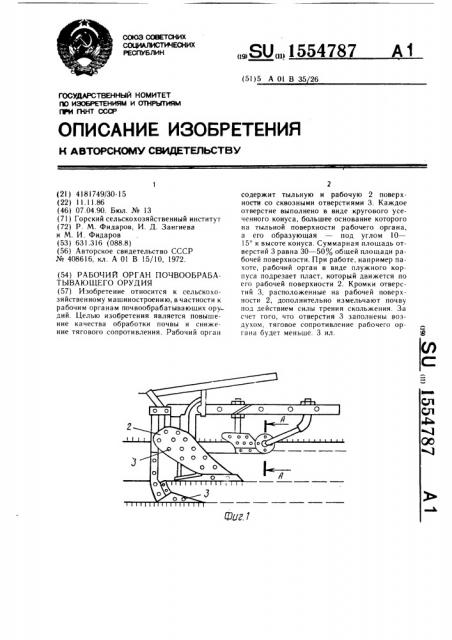

На фиг. 1 изображено почвообрабатывающее орудие с рабочими органами, вид сбоку; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — схема сил, действующих на рабочий орган почвообрабатывающего орудия.

Рабочий орган почвообрабатывающего орудия содержит тыльную 1 и рабочую 2 поверхности со сквозными отверстиями 3, каждое из которых выполнено в виде кругового усеченного конуса с большим основанием, расположенным на тыльной поверхности, а образующая — под углом 10 — 15 к высоте конуса, причем суммарная площадь отверстий 3 равна 30 — 50о„ общей площади рабочей поверхности. Рабочий орган может быть плужной корпус, почвоуглубитель, диск, предплужник и т. п.

Рабочий орган почвообрабатывающего орудия работает следующим образом.

При пахоте почва движется по рабочей поверхности 2, и кромки отверстий 3, дополнительно измельчают почву под влиянием взаимодействия силы трения скольжения T-. с касательной т„и нормальной М ь оставляющими реакции почвы К„по всей пло1цади этих отверстий, равной 30 — 50% общей плошади рабочей поверхности рабочего органа почвообрабатываюшего орудия. Одновременно с этой полезной работой под действием касательной т,.составляющей реакции почвы R, также происходит принудитель4 ное преодоление трения скольжения Т.« и нормальной М составляющей реакции почвы R„.

При этом, учитывая, что сила трения скольжения Т", возникающая между почвой и воздухом, содержащимся в отверстиях 3, по величине близка к нулю, то и удельное сопротивление P почвы также будет близко к нулю, а следовательно, тяговое сопротивление рабочего органа почвообрабаты ð вающего орудия, приравниваемое по величине к трению скольжения Т- или к удельному сопротивлению P почвы, также уменьшается на величину суммарной площади отверстий 3, т. е. на 30 — 50% от общей площади рабочей поверхности рабочего органа почвообрабатывающего орудия. Попадающая в отверстия 3 почва за счет их конусной формы с большим основанием, расположенным на тыльной поверхности 1, легко проходит в отверстие и высыпается, допол20 нительно разрыхленная.

Рабочий орган почвообрабатывающего орудия, содержащий тыльную и рабочую поверхности со сквозными отверстиями, отличающийся тем, что, с целью повышения качества обработки почвы и снижения тяговоro сопротивления, каждое отверстие выполнено в виде кругового усеченного коЗО нуса, большее основание которого расположено на тыльной поверхности, а его образующая — под углом 10 — 15 к высоте конуса, причем суммарная площадь отверстий равна 30 — 50о общей площади рабочей поверхности.
