Вальцовый кристаллизатор

Вальцовый кристаллизатор

Иллюстрации

Показать все

Реферат



Изобретение относится к области химической пром. Вальцовый кристаллизатор содержит охлаждаемый изнутри барабан 1 с размещенными на его внутренней поверхности лопастями 3 Т-образного профиля, при этом полки лопастей установлены с возможностью перекрытия друг друга, устройство для съема продукта. Подаваемый внутрь барабана 1 хладоноситель заполняет полости Т-образных лопастей 3, охлаждает поверхность барабана 1 непосредственно ооло устройства для съема продукта и охлаждает поверхность барабана 1 за счет захватывания лопастями 3 нагретого теплоносителя из нижней части барабана 1. Применение данной конструкции кристаллизатора позволяет повысить эффективность работы за счет устранения вибрации и обеспечения условий первоначальной кристаллизации веществ, склонных к переохлаждению. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 В 01 D 9/02

6Л. п !" 3Ы

П!!И!!Й3-

Б! ЗЕЛИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4342796/23-26 (22) 14.12.87 (46) 07.04.90. Бюл. № 13 (71) Всесоюзный научно-исследовательский институт химических средств защиты растений с опытным заводом (72) И. Ю. Александров, В. И. Бей, С. В. Казимирчук и А. Ф. Рукасов (53) 66.065.52.05 (088.8) (56) Авторское свидетельство СССР № 1304841, кл. В 01 D 9/02, 1987.

Авторское свидетельство СССР № 606594, кл. В 01 D 9/02, 1978. (54) ВАЛЬЦОВЫЙ КРИСТАЛЛ ИЗАТОР (57) Изобретение относится к области химической промышленности. Вальцовый кристаллизатор содержит охлаждаемый изнутри

„„SUÄÄ 1554923 А ) барабан 1 с размещенными на его внутренней поверхности лопастями 3 Т-образного профиля, при этом полки лопастей установлены с возможностью перекрытия друг друга, устройство для съема продукта. Подаваемый внутрь барабана 1 хладоноситель заполняет полости Т-образных лопастей 3, охлаждает поверхность барабана 1 непосредственно около устройства для съема продукта и охлаждает поверхность барабана 1 за счет захватывания лопастями 3 нагретого теплоносителя из нижней части барабана 1. Применение данной конструкции кристаллизатора позволяет повысить эффективность работы за счет устранения вибрации и обеспечения условий первоначальной кристаллизации веществ, склонных к переохлаждению. 1 ил.

1554923

Формула изобретения

Составитель Б. Крошкин

Редактор И Горная Техред И. Верес Корректор В. Кабаций

Заказ 516 Тираж 552 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

I l3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к химической промышленности, в частности к аппаратуре для проведения процессов кристаллизации из расплавов.

Целью изобретения является повышение эффективности работы кристаллизатора за счет устранения вибрации и обеспечения условий первоначальной кристаллизации веществ, склонных к переохлаждению.

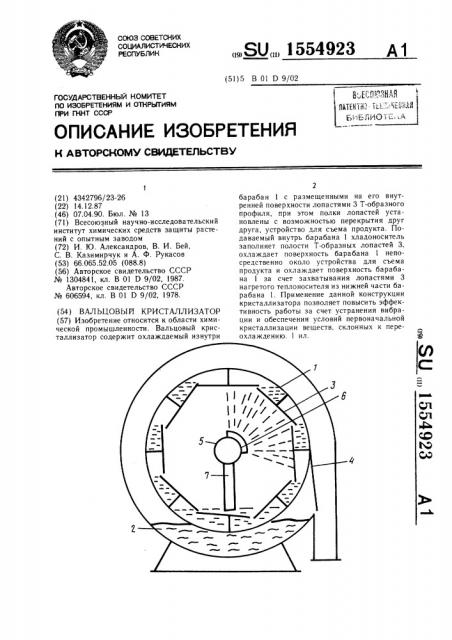

На чертеже изображен кристаллизатор, поперечный разрез.

Кристаллизатор содержит вращающийся барабан 1, частично погруженный в термостатированную ванну 2 с расплавом. На внутренней поверхности барабана закреплены лопасти 3, выполненные в виде Т-образных пластин, которые заполняются хладоносителем. Скалывание кристаллического продукта с рабочей поверхности барабана осуществляется устройством для съема продукта, выполненным в виде ножей 4. Внутри барабана 1 неподвижно установлен коллектор 5 с форсункой 6, направленной на поверхность баранаба 1, непосредственно прилегающую к устройству для съема продукта. Коллектор снабжен отсасывающей трубой 7 для удаления отработанного хладоносителя.

Кристаллизатор работает следующим образом.

Подаваемый внутрь барабана 1 хладоноситель, поступающий по коллектору 5 и форсунке 6, заполняет Т-образные лопасти 3, охлаждая поверхность барабана 1 непосредственно около устройства для съема продукта и охлаждая поверхность барабана 1 за счет захватывания лопастями 3 хладоносителя из нижней части барабана 1. Хладоноситель в этой зоне имеет температуру около 40 — 60 С, нагреваясь от расплава, находящегося в термостатированной ванне 2 и за счет циркуляции внутри барабана 1. При этом происходит равномерное нагружение барабана 1 и устраняется вибрация за счет одинакового крутящего момента, создаваемого хладоносителем по обе стороны барабана 1.

При вращении барабана 1 на его рабочей поверхности образуется корка кристаллов, которая охлаждается и снимается ножами 4.

Количество и размеры лопастей 3, как и

"О расход хладоносителя, выбираются в зависимости от требуемой производительности кристаллизатора и толщины кристаллической корки.

Предлагаемый кристаллизатор позволяет создавать разную температуру хладоносителя на противоположных сторонах барабана 1, так как с одной стороны в полость лопасти 3 хладоноситель поступает нагретым из барабана 1, а с другой стороны — холодным непосредственно из форсунки 6. При

2О этом не требуется подогревать хладоноситель и охлаждать кристаллы вне кристаллизатора.

Вальцовый кристаллизатор, содержащий охлаждаемый изнутри барабан с размещенными на его внутренней поверхности лопастями, коллектор с форсунками для подвода хладагента, термостатированную ванну для

30 расплава и нож для съема кристаллического продукта, отличающийся тем, что, с целью повышения эффективности работы кристаллизатора за счет устранения вибрации и обеспечения условий первоначальной кристаллизации веществ, склонных к пере35 охлаждению, лопасти выполнены в виде жестко соединенных пластин, образующих

Т-образный профиль, при этом полки смежный лопастей расположены с возможностью перекрытия одна другой.
