Устройство для регенерации фильтрующих элементов

Устройство для регенерации фильтрующих элементов

Иллюстрации

Показать все

Реферат



Изобретение относится к фильтрации, а именно к устройствам для очистки фильтров, преимущественно каркасных, и может быть использовано для очистки фильтроэлементов двигателей внутреннего сгорания. Цель - повышение эффективности регенерации. Устройство содержит камеру регенерации, в которой на приводных валах с вальцами установлен фильтрующий элемент. Внутри фильтрующего элемента с возможностью возвратно-поступательного перемещения вдоль его оси установлен пустотелый шток с соплом и эжекторной насадкой. Фильтрующий элемент прижимается к вальцам 3 приводных валов 2 подпружиненными роликами 7. 4 ил.

СОЮЗ СОВЕТСКИХ

СО1ф1АЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 В 01 D 41/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

Сжптыы

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbITHRM

ПРИ ГКНТ СССР (21) 4392396/30-26 (22) 15.03.88 (46) 07.04.90. Бюл. № 13 (71) Белорусский институт механизации сельского хозяйства (72) К. В. Рыбаков, В. И. Савченко, С. Н. Савченко и В. И. Савченков (53) 66.067.324 (088.8) (56) Авторское свидетельство СССР № 695679, кл. В 01 0 41/00, 1977. (54) УСТРОЙСТВО ДЛЯ РЕГЕНЕРАЦИИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (57) Изобретение относится к фильтрации, а именно к устройствам для очистки

„,Я0„„1554943 А 1 фильтров, преимущественно каркасных, и может быть использовано для очистки фильтроэлементов двигателей внутреннего сгорания. Цель — повышение эффективности регенерации. Устройство содержит камеру регенерации, в которой на приводных валах с вальцами установлен фильтрующий элемент. Внутри фильтрующего элемента с возможностью возвратно-поступательного перемещения вдоль его ocu установлен пустотелый шток с соплом и эжекторной насадкой. Фильтрующий элемент прижимается к вальцам 3 приводных валов 2 подпружиненными роликами 8.

4 ил.

1554943

Изобретение относится к фильтрации, а именно к устройствам для очистки фильтров, преимущественно каркасных, и может быть использовано для очистки фильтроэлементов двигателей внутреннего сгорания.

Цель изобретения — повышение эффективности регенерации.

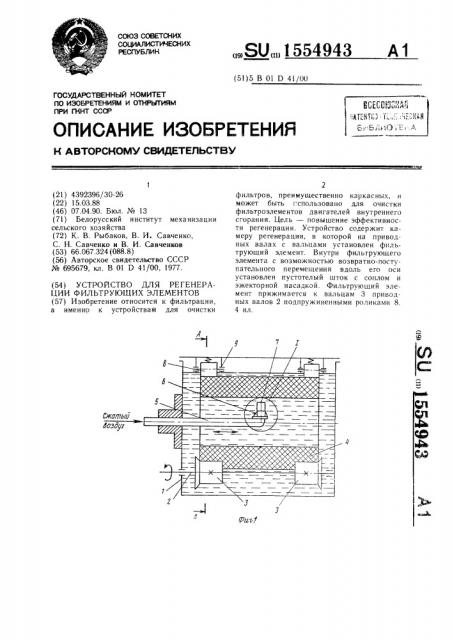

На фиг. 1 показано предлагаемое устройство, разрез; на фиг. 2 -- сечение А — А на фиг. 1; на фиг. 3 — узел 1 1О на фиг. 1; на фиг. 4 — схема расположения вальцов.

Устройство содержит камеру 1 регенерации, в которой на приводных валах 2 с вальцами 3 установлен фильтрующий .-lëåìeнт 4. Внутри фильтроэлемента 4 с

1 озмож постыл возвратно-поступательного перемещения вдоль его оси уcTBHQBJlcit пустотелый шток 5 с соплом 6, имеющим эжекторную насадку 7. Фильтрующий элемент 4 прижимается к вальцам 3 привод- 20 ных валов 2 подпружиненными роликами 8, которые и имеют независимые подвески 9, шток 5 соединен с приводом возвратно- посту пател ьно го перемещения.

Устройство работает следукнцим образом.

Очистка фильтрующего элемента 4, по25 груженного в моющий раствор камеры 1, осуществляется в основном за счет локализованного воздействия газожидкостной струи, направленной под большим давлением на внутреннюю его поверхность

Газожидкостная струя на выходе из эжекторной насадки 7 создается потоком сжатого воздуха, проходящим If() пустотелому штоку 5 и всасывающим за счет разрежения в зазор между стенками эжектора и соплом штока 5 моющий раствор. Вращательное движение фильтру ющего элемента 4 и возвратно-поступательное перемещение пустотелого штока 5 с соплом 6 позволяют обеспечить омывание газожидкостной струей всей внутренней поверхности фильтрующего элемента 4.

Кроме того, загрязнения с наружной по4 верхности фильтрующего элемента 4 удаляются омывающим ее потоком моющего раствора, турбулизированным в зоне контакта вращающимся фильтрующим элементом.

Дополнительная очистка фильтрующего элемента 4 происходит за счет вибрации его в моющем растворе. Вибрация достигается установкой вальцов 3 с эксцентриситетом на приводных валах 2. Подпружиненные ролики 8 обеспечивают постоянный контакт фильтроэлемента 4 с вальцами 3 приводных валов 2.

Таким образом, предлагаемое устройство обладает высокой эффективностью регенерации благодаря комплексному воздействию на фильтруюгций элемент локальной газожидкостной струи, скоростного потока

voëùeé жидкости и ее дополнительной пристенной турбулизации за счет вибрации самого фильтрующего элемента, что позволяет удалять загрязнения как с поверхности, так и из его внутренних пор.

Кроме того, легкость установки и снятия фильтроэлемента обеспечивает сокращение трудоемкости процесса, улучшение условий труда и санитарно-бытовой гигиены при эксплуатации устройства.

Формула изобретения

Устройство для регенерации фильтрующих элементов, содержащее камеоу регенерации, фильтрующий элемент, взаимосвязанный с приводом вращения, и сопло, размещенное внутри фильтрующего элемента, укрепленное на пустотелом штоке, соединенном с приводом возвратно-поступательного перемещения, отличающееся тем, что. с целью новы щения эффекти вности регенерации, сопло снабжено эжекторной насадкой, а устройство — установленными с эксцентриситетом к фильтрующему элементу вальцами, взаимосвязанными с приводом вращения и подпружиненными роликами с независимой подвеской.

1554943

1554943

Составитель А. Евдокимов

Техред И: Верес Корректор М. Шароши

Тираж 553 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 7V,— — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина,, l0l
