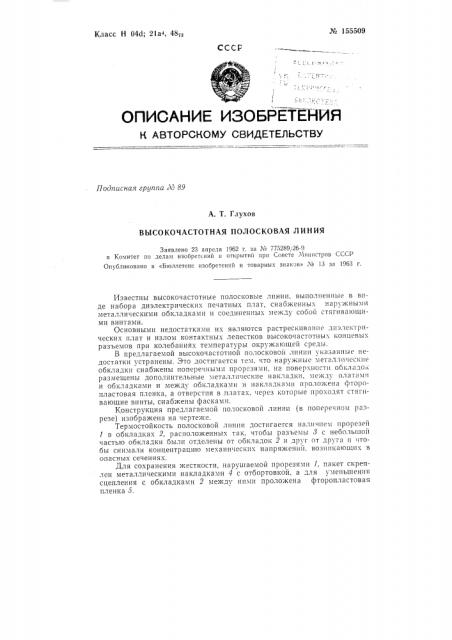

№ 155509
Класс Н 04d; 21а4, 48»
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подггисная грг1)ггга ol«89
А. T. Глухов
ВЫСОКОЧАСТОТНАЯ ПОЛОСКОВАЯ ЛИНИЯ
Заявлено 23 апреля 1962 г, за г"е 775289,26-9 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 13 за 1963 г.
Известны высокочастотные полосковые линии, выполненные в виде набора диэлектрических печатных плат, снабженных наружными металлическими обкладками и соединенных между собой стягива1ощими винтами.
Основными недостатками их являются растрескивание диэлектрических плат и излом контактны.; лепестков высоко IBcToTIIblx концевых разъемов при колебаниях температуры окружающей среды.
В предлагаемой высокочастотной полосковои линии указанные недостатки устранены. Это достигается тем, что наружныс металлические обкладки снабжены поперечными прорезями, на поверхности обкладок размещены дополнительные металлические накладки, междх- платами
H обкладками H liIe>Kpx оокладками II 13BK, IB KB III проложена фторопластовая пленка, а отверстия в платах, через которые проходят стягивающие винты, снабжены фасками.
Конструкция предлагаемой полосковой линии (в поперечном разрезе) изображена на черте>ке.
Термостойкость полосковой линии достигается нали шем прорезей
1 в обкладках 2, расположенных так, чтобы разъемы 8 с небольшой частью обкладки были отделены от обкладок 2 и друг от друга и чтобы снимали концентрацию механических напряжений. возникающих в опасных сечениях.
Для сохранения жесткости, нарушаемой прорезями 1, пакет скреплен металлическими накладками 4 с отбортовкой, а для уменьшения сцепления с обкладками 2 между ними проложена фторопластовая пленка 5.
¹ 155509
Для уменьшения сцепления диэлектрических плат 6 с обкладками
2 между ними проложена фторопластовая пленка 7, а для того, чтобы разъемы 8 не сдвигались относительно диэлектрических плат 6 и при этом не ломались лепестки 8 разъемов 8, в местах крепления разъемов 3 фторопластовая пленка отсутствует.
Для уменьшения сцепления диэлектрических плат 6 с обкладками
2 и предотвращения появления трещин в диэлектрических платах от давления стягивающих винтов 9 и скрепляющих винтов 10, вокруг отверстий, под винтами расположены фаски 11, которые раосредоточивают давление винтов 9 и 10.
Предмет изобретения
Высокочастотная полосковая линия с концевыми разъемами, выполненная в виде пакета диэлектрических печатных плат, снабженных наружными металлическими обкладками и соединенных между собой стягивающими винтами, отличающаяся тем, что, с целью устранения растрескивания диэлектрических плат и излома контактных лепестков высокочастотных концевых разъемов при колебаниях темперана туры окружающей среды, обкладки снабжены поперечными прорез поверхности обкладок размещены дополнительные металлические накладки, между платами и обкладками и между обкладками и накладками проложена фторопластовая пленка, а отверстия в платах, через которые проходят стягивающие винты, снабжены фасками.
