Изобретение относится к машиностроению и может быть использовано для привода рабочих органов станков с ЧПУ и роботов, а также в других отраслях народного хозяйства. Целью изобретения является упрощение управления за счет обеспечения возможности реверса изменением цикла работы привода насоса и работы гидродвигателя в шаговом режиме. Для подачи жидкости в гидродвигатель подается ток в обмотки электромагнитов 5, 6, 7 и 8 привода насоса, состоящего из двух цилиндров 1 и 2 с поршнями 3 и 4, в которых выполнены две пары каналов, в такой последовательности, чтобы осуществлялось поочередное перемещение поршней, выполняющих одновременно функцию распределителей для другого цилиндра. Изменением последовательности включения обмоток электромагнитов обеспечивается реверсирование гидродвигателя. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 25 1 9 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .Н ABTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4422250/25-08 (22) 11.05.88 (46) 07.04.90. Бюл. № 13 (75) А. А. Балин (53) 621-229.7 (088.8) (56) Лаптев С. Е. Станки с программным управлением и промышленные роботы. — М.:

Машиностроение, 1986, с. 30. (54) ГИДРОПРИ ВОД (57) Изобретение относится к машиностроению и может быть использовано для привода рабочих органов станков с ЧПУ и роботов, а также в других отраслях народного хозяйства. Целью изобретения является упроще„„SU„„1555120 А 1

2 ние управления за счет обеспечения возможности реверса изменением цикла работы привода насоса и работы гидродвигателя в шаговом режиме. Для подачи жидкости в гидродвигатель подается ток в обмотки электромагнитов 5, 6, 7 и 8 привода насоса, состоящего из двух цилиндров 1 и 2 с поршнями 3 и 4, в которых выполнены две пары каналов, в такой последовательности, чтобы осуществлялось поочередное перемещение поршней, выполняющих одновременно функцию распределителей для другого цилиндра.

Изменением последовательности включения обмоток электромагнитов обеспечивается реверс и рова нне гидродви гате ля. 2 ил.

1555120

Изобретение относится к машиностроению и может быть использовано для привода рабочих органов станков с ЧПУ и роботов, а также в других отраслях народного хозяйства. 5

Цель изобретения — упрощение управления за счет обеспечения возможности реверса изменением цикла работы привода насоса и работы гидродвигателя в шаговом режиме.

1О

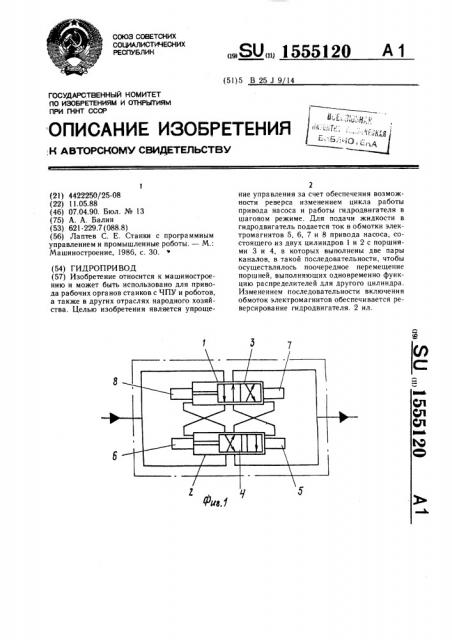

На фиг. 1 изображена схема насоса; на фиг. 2 — диаграмма подачи тока 1 на электромагниты привода насоса.

Гидропривод содержит емкость с жидкостью и гидродвигатель (не показаны), связанные между собой насосом, состоящим из двух цилиндров 1 и 2, в каждом из которых размещен поршень 3 и 4 соответственно.

При этом в поршнях выполнены две пары каналов (прямые и обратные), а на боковой поверхности цилиндров две пары отверстий таким образом, что в одном из крайних положений поршня одного цилиндра емкость связана через один из каналов первой пары каналов этого поршня с первой полостью другого цилиндра, вторая полость которого через другой канал этой же пары связана с гидро- 25 двигателем, а в другом крайнем положении, наоборот, связь первой и второй полостей меняется. Таким образом, поршень каждого из цилиндров выполняет функцию распределител я дл я другого цил и ндр а.

Перемещение поршней осуществляется с помощью привода, включающего электромаг ниты 5 — 8, якори которых связаны со штоками поршней и системой управления (не показана), выходы которой соединены с обмотками электромагнитов.

Гидропривод работает следующим образом.

В исходном положении ток подан на электромагниты 7 и 5. Затем подается ток на обмотку электромагнита 8, а обмотка электро- 40 магнита 7 обесточивается. При этом поршень 3 движется влево по схеме и жидкость всасывается с входа через обратный канал поршня 4 в правую полость цилиндра 1, из левой полости жидкость через другой обратный канал поршня 4 поступает на выход. Одновременно происходит переключение каналов поршня 3.

Далее подается ток на обмотку электромагнита 5, а обмотка электромагнита 6 обесточивается. Поршень 4 нагнетает жидкость из левой полости своего цилиндра через обратный канал поршня 3 на выход, а всасывает в правую полость через другой обратный канал поршня 3 с входа. Одновременно происходит переключение каналов поршня 4.

Подается ток на обмотку электромагнита 7, обмотка электромагнита 8 обесточивается. Поршень 3, двигаясь вправо, нагнетает жидкость через прямой канал поршня 4 на выход, а всасывает через другой прямой канал с входа.

Производительность насоса, а следовательно, и величина перемещения выходного элемента привода зависит от частоты следования импульсов, а изменением очередности их подачи (переключением фаз) можно реверсировать насос и гидродвигатель (фиг. 2) .

Скважность импульсов равна 2.

Если для получения нужного диапазона регулирования скорости окажется недостаточно одного насоса, то параллельно устанавливается другой аналогичный насос с большим рабочим объемом цилиндров, предназначенный для быстрых перемещений.

Формула изобретения

Гидропривод, преимущественно для станков с ЧПУ и роботов, содержащий гидродвигатель, емкость с жидкостью и насос с его индивидуальным приводом, отличающийся тем, что, с целью упрощения управления за счет обеспечения возможности реверса изменением цикла работы привода насоса и работы гидродвигателя в шаговом режиме, насос выполнен в виде двух цилиндров с поршнями, имеющими штоки, причем в поршнях выполнены по две пары каналов, а на боковой поверхности цилиндров выполнены по две пары отверстий, при этом в одном из крайних положений поршня одного цилиндра емкость связана через один из каналов первой пары каналов этого поршня с первой полостью другого цилиндра, вторая полость которого через другой канал этой же пары связана с гидродвигателем, а в другом крайнем положении поршня этого же цилиндра емкость связана через один из каналов второй пары каналов этого поршня с второй полостью другого цилиндра, первая полость которого через другой канал второй пары связана с гидродвигателем, а привод насоса выполнен в виде электромагнитов, якори которых связаны со штоками поршней. й5ихение вперед

Фиг.2 саженце наза5
