Класс H 0lb; 21с, Зо1
А Olg; 45f, 9„Ко 155513
СССР

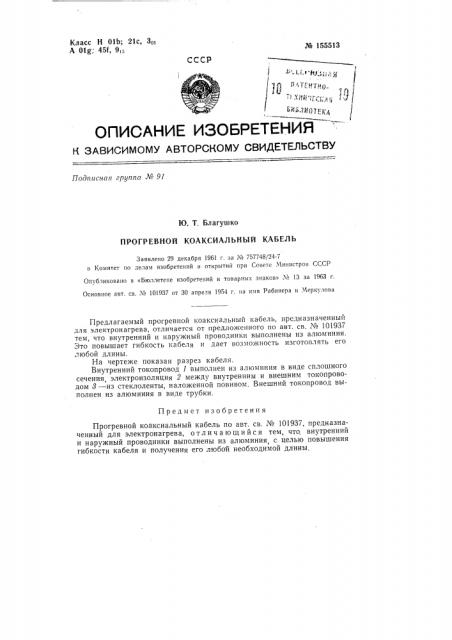

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н. ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подгг гг сгга, г г р угггг а Л6 91
Ю. T. Благушко
ПРОГРЕВНОЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ
Заявлено 29 декабря 1961 г, за М 757748/24-7 в 1(омитет по делам изобретений и открытий прн Совете Министров СССР
Опубликовано в «Бюллетене изобретений и TQBBpHblx знаков» X !3 за 1963 г.
Основное авт, св. М 101937 от 30 апреля 1954 г. на имя Рабинера н Меркулова
Предмет изобретения
Прогревной коаксиальный кабель по авт. св. М 101937, предназначенный для электронагрева, отличающийся тем, что, внутренний и наружный проводники выполнены из алюминия с целью повышения гибкости кабеля и получения его любой необходимой длины.
Предлагаемый прогревной коаксиальный кабель, предназначенный для электронагрева, отличается от предложенного по авт. св, М 101937 тем, что внутренний и наружный проводники выполнены из алюминия.
Это повышает гибкость кабеля и дает возможность изготовлять его любой длины.
На чертеже показан разрез кабеля.
Внутренний токопровод 1 выполнен из алюминия в виде сплошного сечения, электроизоляция 2 между внутренним и внешним токопроводом 8 — из стеклоленты, наложенной повивом. Внешний токопровод выполнен из алюминия в виде трубки. № 155513
