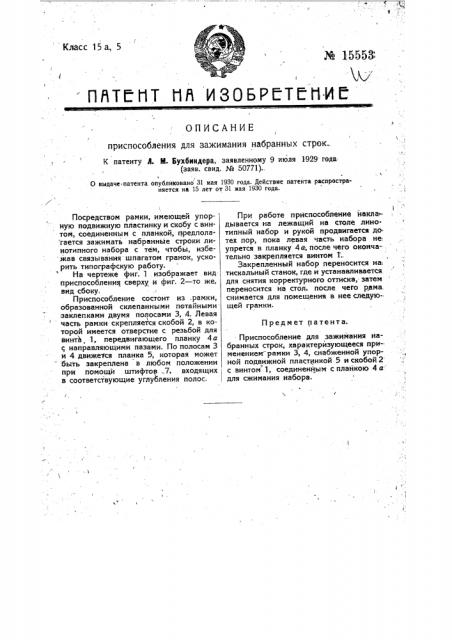

ОПИСАНИЕ приспособления для зажимания набранных строк..

К патенту Я. M. Бухбиндера, заявленному 9 июля 1929 года: (заяв. саид. ¹ 50771)..

0 выдаче патента опубликовано 31 мая 1930 года. Действие патента распространяется на 15 лет от 31 иая 1930 года.

Предмет патента

Посредством рамки, имеющей упор- ную подвижную пластинку и скобу с винтом, соединенным с планкой, предпола гается зажимать набранные строки линотипного набора с тем, чтобы, избе жав связывания шпагатом гранок, ускорить типографскую работу.

На чертеже фиг. 1 изображает видприспособления сверху и фиг. 2 — то же, вид сбоку.

Приспособление состоит из .рамки, образованной склепанными потайными заклепками двумя полосами 3, 4. Левая часть рамки скрепляется скобой 2, в которой имеется отверстие с резьбой для винта 1„передвигающего планку 4 а с направляющими пазами. По полосам 3 и 4 движется планка 5, которая может быть закреплена в любом положении при помощй штифтов .7, входящих в соответствующие углубления полос.

При работе приспособление йакла» дывается на лежащий на столе линотипный набор и рукой продвигается до тех пор, пока левая часть набора не: упрется в планку 4а; после чего оконча- . тельно закрепляется винтом T..

Закрепленный набор переносится на, тискальный станок, где и устанавливается. для снятия корректурного оттиска, затем переносится на стол, после чего рама, снимается для помещения в нее следую-щей гранки.

Приспособление для зажимания набранных строк, характеризующееся при-менением рамки 3, 4, снабженной упорной подвижной пластинкой 5 и скобой 2 с винтом 1, соединенным с планкою 4a- для сжимания набора.
