Реферат



Изобретение относится к гидротехнике. Цель изобретения - повышение эффективности работы путем увеличения интенсивности охлаждения воды. Вода из акватории 10 через водозаборное сооружение 3 и канал 4 поступает на нужды электростанции 1. Нагретая вода от электростанции 1 сбрасывается по каналу 6, водоводу 5 и отводящему каналу 12 и отводится в периферийную зону акватории 9 водохранилища 2, где охлаждается. Охлажденная в акватории 9 вода опускается на дно водохранилища и через отверстие 30 под водоводом 5 поступает в акваторию 10, где после дальнейшего охлаждения забирается водозаборным сооружением 3 или через водопропускное сооружение 34 при плотине 35 сбрасывается в качестве санитарного попуска в водоток 36. Часть нагретой воды, а в случае ремонта водовода 5 вся вода от электростанции 1 сбрасывается в водохранилище 2 по дополнительному каналу 15. Одновременно плавучий водовод 5 защищает водозаборное сооружение 3 и водопропускное сооружение 34 от попадания в них плавающих предметов и торфа. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (51)5 Е 02 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4399714/23-15 (22) 29.03.88 (46) 07.04.90. Бюл. № 13 (71) Восточно-Сибирское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института «Гидропроект» им. С. Я. Жука (72) В. П. Ягин и П. Н. Куранов (53) 658.26(088.8) (56) Авторское свидетельство СССР

¹ 1086058, кл. Е 02 В 9/00, 1981. (54) СИСТЕМА ВОДОСНАБЖЕНИЯ ТЕПЛОВОЙ ЭЛЕКТРОСТАНЦИИ (57) Изобретение относится к гидротехнике. Цель изобретения — повышение эффективности работы путем увеличения интенсивности охлаждения воды. Вода из акватории 10 через водозаборное сооружение 3 и канал 4 поступает на нужды электростанции 1. Нагретая вода от электростан„„SU„„1555419 ции 1 сбрасывается по каналу 6, водоводу 5 и отводящему каналу 12 и отводится в периферийную зону акватории 9 водохранилища 2, где охлаждается. Охлажденная в акватории 9 вода опускается на дно водохранилища и через отверстие 30 под водоводом 5 поступает в акваторию 10, где после дальнейшего охлаждения забирается водозаборным сооружением 3 или через водопропускное сооружение 34 при плотине 35 сбрасывается в качестве санитарного попуска в водоток 36. Часть нагретой воды, а в случае ремонта водовода 5 вся вода от электростанции i сбрасывается в водохранилище 2 по дополнительному каналу 15.

Одновременно плавучий водовод 5 защищает водозаборное сооружение 3 и водопропускное сооружение 34 от попадания в них плавающих предметов и торфа. 5 ил.

1555419

Изобретение относится к гидротехнике и может быть использовано для снабжения охлажденной водой тепловых, атомных и других предприятий.

Цель изобретения — повышение эффек5 тивности работы путем увеличения интенсивности охлаждения воды.

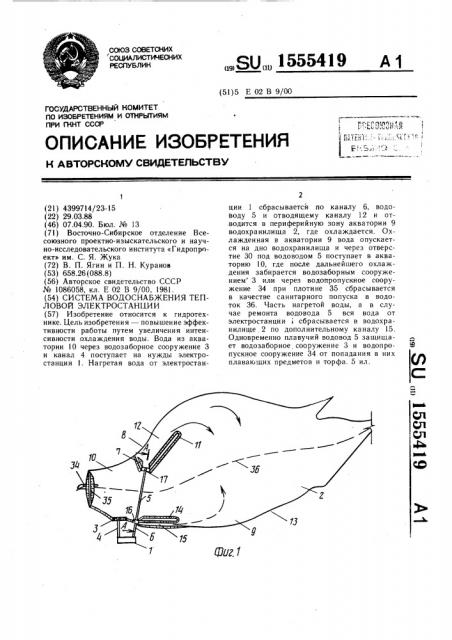

На фиг. 1 изображено водохранилище с сооружениями, входящими в систему водоснаожения, план; на фиг. 2 — разрез

А — А на фиг. 1; на фиг. 3 — разрез !0

Б — Б на фиг. 2; на, фиг. 4 — узел 1 на фиг. 3; на, фиг. 5 — плавучий водовод, выполненный в виде трубы, поперечный разрез.

Система водоснабжения тепловой электростанции 1 состоит из охлаждающего водохранилища 2, водозаборного сооружения 3, соединенного каналом 4 с электростанцией 1, и сбросного плавучего водовода 5, соединенного грунтовым каналом 6 с электростанцией 1, а перегораживающей дамбой 7 — с берегом 8.

Плавучий водовод 5 пересекает водохранилище 2 и совместно с дамбой 7 делит водохранилище 2 на две неравные акватории — большую 9 и меньшую 10 так, что водозаборное сооружение 3 осуществляет забор воды из акватории 10.

Вдоль берега 8 расположена струенаправляющая дамба 11, которая с берегом 8 образует канал 12, являющийся продолжением плавучего водовода 5. Вдоль берега 13, 30 противоположного берегу 8, расположена струенаправляющая дамба 14, которая с берегом 13 образует дополнительный канал 15, соединенный с каналом 6. Водовод 5 оголовком 16 одним концом соединен с каналами 6 и 15, а оголовком 17 другим 35 концом соединен с каналом 12 и дамбами 7 и 11. Присоединение водовода 5 к оголовкам 16 и !7 осуществлено плавучими рымами (не показаны). Оголовок 16 содержит шандоры 18, перекрывающие вход 40 в водовод 5, и шандоры 19, перекрывающие вход в канал 15.

Плавучий водовод 5 содержит гибкое полотнище 20, поплавки 21, ленты 22 и канаты 23 и 24. Поплавки 21 выполнены в виде надувных баллонов и расположены 45 вдоль краев полотнища 20. Ленты 22 расположены под полотнищем 20 поперек водовода 5 и своими концами посредством серег 25 опоясывают поплавки 21. Канаты 23 расположены вдоль водовода 5 на надводных частях поплавков 21 и присоединены к лентам 22. К канатам 23 посредством завязок 26 продольными краями присоединено полотнище 20. Канат 24 расположен вдоль оси водовода 5 и соединяет между собой ленты 22. Дополнительно водовод 5 снабжен гибким полотнищем 27, которое

55 верхней кромкой присоединено к канату 24.

Полотнище 27 в нижней части снабжено пригрузом 28.

В пределах глубоководной зоны водохранилища 2 между нижней кромкой полотнища 27 и дном 29 расположено отверстие 30, гидравлически соединяющее акватории 9 и 10. Плановое положение средней части водовода 5 в водохранилище 2 фиксируется якорными устройствами 31.

В случае выполнения водовода в виде трубы 32 труба снабжена непрерывным продольным поплавком 33, который содержит надворную часть, непосредственно примыкает к трубе 32 и совместно с трубою 32 и полотнищем 27 предотвращает проникновение теплого верхнего слоя воды из акватории 9 в акваторию 10.

Система водоснабжения работает следующим образом.

Вода из акватории 10 через водозаборное сооружение 3 и канал 4 поступает на нужды электростанции l. Нагретая вода от электростанции 1 сбрасывается по каналу 6, водоводу 5 и отводящему каналу 12 и отводится в периферийную (застойную) зону акватории 9 водохранилища 2, где она охлаждается. Охлажденная в акватории 9 вода опускается на дно водохранилища и через отверстие 30 под водоводом 5 поступает в акваторию 10, где после дальнейшего охлаждения забирается водозаборным сооружением 3, или через водопропускное сооружение 34 при плотине 35 сбрасывается в качестве санитарного попуска в водоток 36, не производя при этом теплового загрязнения водотока 36.

Часть нагретой воды, а в случае ремонта водовода 5 вся вода от электростанции 1 сбрасывается в водохранилище 2 по дополнительному каналу 15. Одновременно плавучий водовод 5 защищает водозаборное сооружение 3 и водопропускное сооружение 34 от попадания в них плавучих предметов и торфа.

Уровень воды 37 в открытом водоводе 5 превышает уровень воды 38 в водохранилище 2. Под действием гидростатического давления воды в водоводе 5, превышающем гидростатическое давление воды со стороны водохранилища, водовод в соответствии с законами механики принимает в поперечном сечении форму, близкую к полуокружности (форму гидравлически наивыгоднейшего русла) с радиусом

R= р где Т вЂ” растягивающее усилие в гибком элементе;

ЛР— превышение давления на элемент со стороны водовода над давлением со стороны водохранилища.

Предложенное выполнение водосбросных сооружений повышает эффективность работы системы водоснабжения путем увеличения интенсивности охлаждения воды в водо1555419 хранилище и позволяет за счет этого повысить эффективность работы электростанции при одновременном уменьшении площади предприятия.

Формула изобретения

У

Система водоснабжения тепловой электростанции, включающая охлаждающее водохранилище с береговым водозаборным сооружением, соединенным с тепловой электростанцией, водосбросное устройство которой выполнено в виде плавучего сбросного водовода из эластичного материала, размещенного в водохранилище и направленного к берегу, противоположному береговому водозаборному сооружению, отличающаяся тем, что, с целью повышения эффективности работы путем увеличения интенсивности охлаждения воды, она снабжена струенаправляющей и перегораживающей дамбами и гибким полотнищем, выполненным с пригрузом в нижней части и прикрепленным верхней кромкой к днищу плавучего сбросного водовода с образованием под полотнищем водопропускного отверстия, причем плавучий сбросный водовод с прикрепленным к его днищу полотнищем размещен в водохранилище с разделением его на две неравные акватории, меньшая из которых расположена со стороны водозаборного сооружения, а перегораживающая дамба размещена между противоположным водозаборному сооружению берегом и концевой частью плавучего сбросного водовода и соединяет их, при этом

15 струенаправляющая дамба расположена в большей акватории разделенного водохранилища с примыканием к концевой части плавучего сбросного водовода и направлена параллельно противоположному водозаборному сооружению берега.

1555419
