Инъектор для тампонажа пород

Инъектор для тампонажа пород

Иллюстрации

Показать все

Реферат



Изобретение относится к горнодобывающей промышленности. Цель - повышение эксплуатационной надежности инъектора. Инъектор для тампонажа пород содержит металлический корпус (МК) 1 с наконечником и каналом (К) 2 и насаженную на него эластичную манжету (М) 10. Причем К 2 выполнен из обособленных участков, расположенных в устье МК 1 и его средней части. В МК 1 выполнены выходные отверстия 8 и 9 и дополнительно входные отверстия 7 в средней части. Отверстия 7 - 9 расположены на ближайшем к устью МК 1 конце и соединяют К 2 с наружной поверхностью МК 1. На внешней поверхности МК 1 выполнены кольцевые канавки 6. Для обжатия М 10 инъектор снабжен металлическими кольцами 11. Они размещены на М 10 против канавок 6 МК 1. Толщина стенок М 10 увеличивается от устья к глубинному концу МК 1. Конфигурация наконечника МК 1 имеет форму усеченного конуса. При установке инъектора на резьбу 3 МК 1 навинчивают гайку 5 подводящего шланга 4. Помещают инъектор в пробуренный шпур 12 и нагнетают тампонажный раствор. Последний проходит через К 2 и выходные отверстия 8, давит на М 10 и прижимает ее к стенкам шпура 12. Далее тампонажный раствор проходит через входные отверстия 7, К 2 и выходные отверстия 9, давит на утолщенную часть М 10 и также ее распирает в шпуре 12. Инъектор имеет повышенную эксплуатационную надежность за счет двойного распора М 10 между стенками шпура 12. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК р1)5 Е 21 D 20/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ .К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4421336/31-03 (22) 06. 05. 88

{46) 07.04.90. Бюл. N -. 13 (71) Коммунарский горно-металлургический институт (72) А.Я.11опов, А.Б.Морозов, В.В.Судиловский и P.À.Ãàáäðàõìàíîâ (53) 622.284.9(088.8) (56) Авторское свидетельство СССР

У 1229361, кл. Е 21 D 20/00, 1984.

Авторское свидетельство СССР по заявке Р 4234733, кл. Е 21 D 20/00, 23.04.87. (54) ИНЪЕКТОР ДЛЯ ТАМПОНАЖА ПОРОД (57) Изобретение относится к горнодобывающей промышлелности. Цель — повышение эксплуатационной надежности инъектора. Инъектор для тампонажа, пород содержит металлический корпус

ÄÄSUÄÄ 1 55511 А1

2 (МК) 1 с наконечником и каналом (К) 2 и насаженную на него эластичную манжету (М) 10. Причем К 2 выполнен из обособленных участков, расположенных в устье МК 1 и его средней части. В

MK 1 выполнены выходные отверстия 8 и 9 и дополнительно входные отверстия 7 в средней части. Отверстия

7 - 9 расположены на ближайшем к устью МК 1 конце и соединяют К 2 с наружной поверхностью МК 1. На внешней поверхности MK 1 выполнены кольцевые канавки 6 ° Для обжатия М 10 инъектор снабжен металлическими кольцами 11. Они размещены íà M 10 против канавок 6 МК 1. Толщина стенок

M 10 увеличивается от устья к глу- Ж бинному концу МК 1. Конфигурация на- рр конечника MK 1 имеет форму усечен- %

1555511

50 ного конуса. При установке инъектора на резьбу 3 MK 1 навинчивают гайку

5 подводящего шланга 4. Помещают инъектор в пробуренный шпур 12 и наг5 нетают тампонажный раствор. Последний проходит через К 2 и выходные отверстия 8, давит на M 10 и прижимает ее к стенкам шпура 12. Далее

Изобретение относится к горнодобывающей промышленности, а именно к 15 оборудованию для производства тампонажа горных пород с целью их упрочнения или водоподавления.

Цель изобретения — повышение эксплуатационной надежности инъектора. 20

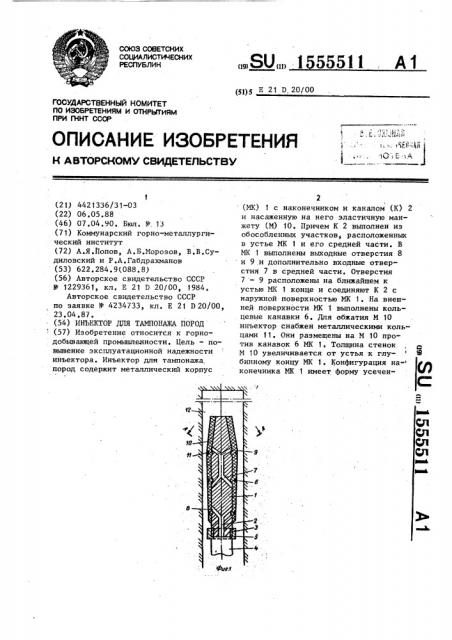

На фиг. 1 изображен инъектор в момент установки, продольный разрез; на фиг. 2 — то же, при нагнетании тампонажного раствора; на фиг. 3— сечение А-А на фиг. 1 по выход- 25 ным отверстиям передней части корпуса.

Инъектор состоит из металлического корпуса 1 с каналом 2, причем корпус выполнен с наконечником, который имеет форму усеченного конуса.

На другом конце металлического корпуса 1 нарезана внешняя резьба 3 для подсоединения подводящего шланга 4 с гайкой 5.

На металлическом корпусе 1 в средней части на внешней поверхности выполнены кольцевые канавки б и входные 7 и выходные 8 и 9 отверстия, соединяющие канал 2 с наружнои по- 40 верхностью корпуса. Канал 2 выполнен из обособленных участков, расположенных в устье корпуса 1 и в его средней части.

На корпус 1 насажена манжета 10, 45 выполненная из эластичного материала, например вакуумной резины, способного растягиваться под действием давления, создаваемого раствором, проходящим через инъектор для тампонажа горных пород. Манжета 10 имеет толщину стенок, увеличивающуюся от устья к глубинному концу корпуса.

Манжета 10 обжата металлическими кольцами 11, выполненными из высокопрочного металла, например из легированной стали,.или металлического сплава "с памятью". Кольца размещены в местах против канавок 6 на тампонажный раствор проходит через входные отверстия 7, К 2 и выходные отверстия 9, давит на утолщенную часть M 10 и также ее распирает в шпуре 12. Инъектор имеет повышенную эксплуатационную надежность за счет двойного распора M 10 между стенками шпура 12. 1 з.п.ф-лы, 3 ил. корпусе. Инъектор установлен в шпуре 12.

Инъектор работает следующим образом.

На резьбу 3 металлического корпуса 1 инъектора навинчивают гайку 5 подводящего шланга 4. Инъектор помещают в пробуренный на нужную глубину тампонажный шпур 12 и нагнетают тампонажный раствор.

Тампонажный раствор (фиг. 2), проходя через канал в устье корпуса 1, под большим давлением попадает в выходные отверстия 8, оказывает давление на манжету 10, растягивает ее и надежно распирает между стенками шпура 12.

Передвигаясь далее между металлическим корпусом 1 и резиновой.манжетой 10, тампонажный раствор попадает во входное отверстие 7 в средней части корпуса 1, далее по каналу 2 и выходным отверстиям 9 оказывает давление на утонченную часть манжеты 10. Манжета 10 начинает растягиваться и распираться в шпуре 12. Двигаясь далее, раствор отжимает стенки манжеты от конусной части корпуса 1, растягивают ее и распирает манжету в шпуре по всей длине конусной части корпуса 1. Таким образом, тампонажный раствор попадает,в шпур 12, под большим давлением заполняет имеющуюся часть трещины, осуществляя тампонаж горных пород.

Предложенный инъектор для тампонажа пород допускает многократное использование на любой нужной глубине по длине шпура или скважины с повышенной эксплуатационной надежностью, формула изобретения

1, Инъектор для тампонажа пород, включающий металлический корпус с каналом и выходными отверстиями в

15555

Составитель Б.Усан-Подгорнов

Редактор С.Патрушева Техред M.Õîäàíè÷- Kopp р

Ео екто Т.Малец

Подписное

Заказ .546 Тираж 381

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 10! нем, соединяющими канал с наружной поверхностью корпуса, насаженную на корпус эластичную манжету и подводящий шланг, отличающийся

5 тем, что, с целью повышения эксплуатационной надежности инъектора, он снабжен металлическими кольцами для обжатия манжеты, а канал выполнен из обособленных участков, расположенных в устье корпуса и в его средней части, при этом в средней части корпуса канал имеет дополнительно входные от1) 6 верстия, расположенные на ближайшем к устью конце, а на внешней поверхности корпуса выполнены кольцевые канавки, причем кольца размещены на манжете в местах против канавок, а манжета имеет толщину стенок, увеличивающуюся от устья к глубинному концу корпуса.

2. Инъектор по п. 1, о т л и ч аю шийся тем, что корпус инъектора выполнен с наконечником, который имеет форму усеченного конуса.
