Реферат



Изобретение может быть применено в энергетике, строительстве, машиностроении. Цель изобретения - упрощение технологии изготовления, увеличение адгезии между мембранами и пенопластом и увеличение прочностных свойств теплогидроизоляции. Многослойная теплогидроизоляция создается методом напыления пенопластов и состоит из теплоизоляции из макроячеек, заполненных пенопластом. Мембраны, ограничивающие макроячейки, состоят из того же материала, что и теплоизоляция, но с повышенной плотностью. Вся толща многослойной теплоизоляции защищена по наружному контуру слоем гидроизоляции. 2 ил.

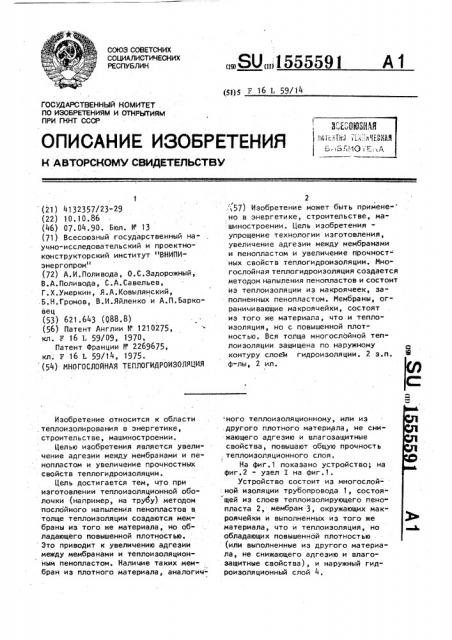

„„SU„,i1555591

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5))5 Р 16?. 59/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ .

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4132357/23-29 (22) 10.10.86 (46) 07.04.90. Бюл. Р 13 (71) Всесоюзный государственный научно-исследовательский и проектноконструкторский институт "ВНИПИэнергопром" (72) А.И.Поливода, О.С.Задорожный, В.А.Поливода, С.А.Савельев, Г.Х.Умеркин, Я.А.Ковылянский, Б.Н.Громов, В.И.Яйленко и А.П.Барковец (53) 621.643 (988 8) (56) Патент Англии Р 1210275, кл. Р 16 т, 59/09, 1970, Патент Франции Р 2269675, кл. Р 16 Z, 59/14, 1975. (54) многослойная теплогидроизоляция

Изобретение относится к области, теплоизолирования в энергетике, строительстве, машиностроении.

Целью изобретения является увеличение адгеэии между мембранами и пенопластом и увеличение прочностных свойств теплогидроиэоляции.

Цель достигается тем, что при изготовлении теплоиэоляционной оболочки (например, на трубу) методом послойного напыления пенопластов в толще теплоизоляции создаются мембраны из того.же материала, но об» ладающего повышенной плотностью. Это приводит к увеличению адгеэии между мембранами и теплоизоляционным пенопластом. Наличие таких мем-: бран из плотного материала, аналогич2 . 57) Изобретение может быть применено в энергетике, строительстве, машиностроении. Цель изобретенияупрощение технологии изготовления, увеличение адгезии между мембранами и пенопластом и увеличение прочност- ных свойств теплогидроизоляции. Многослойная теплогидроизоляция создается методом напыления пенопластов и состоит из теплоизоляции из макроячеек, заполненных пенопластом. Мембраны, ограничивающие макроячейки, состоят из того же материала, что и теплоизоляция, но с повышенной плотностью. Вся толща многослойной теплоизоляции защищена по наружному контуру слоем гидроизоляции. 2 э.п. ф-лы, 2 ил. ного теплоизоляционному, или из ,другого плотного материала, не снижающего адгезию и влагозащитные свойства, повышают общую прочность теплоизоляционного слоя.

На фиг.1 показано устройство; на фиг.2 - узел I на фиг.E.

Устройство состоит из многослой: ной изоляции трубопровода 1, состоящей иэ слоев теплоизолирующего пенс" пласта 2, мембран 3, окружающих макроячейки и выполненных из того же материала, что и теплоизоляция, но обладающих повышенной плотностью (или выполненные из другого материала, не снижающего адгезию и влагозащитные свойства), и наружный гидроизоляционный слой 4.

555591

Составитель И.Яаверткин

Редактор Л.Гратилло Техред Л. Сердюкова

Корректор И. Кучерявая.

М %

Заказ 550

Тираж 5б9

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб.;. д. 4/5

Производственно-издательский комбинат "Патент", г,ужгород, ул.Гагарина, 101

3 1

Формула изобретения

1. !1ногослойная теплогидроизоляция в виде монолитно" структуры,,содержащей теплоиэоляционные слои из пенопластов, ограниченных гидрозащитными мембранами, и гидроизоля ционную оболочку, о т л и ч а ющ а я с я тем, что, с целью увеличения прочностных свойств теплогидроиэоляции и адгезии между мембранами и пенопластом, гидроэащитные мембраны вь|пал-ены иэ того же материала, что теплоизоляционный пенопласт,но с большей плотностью.

2. Теплогидроизоляция по п.1, отличающаяся тем, что теплоизоляционные слои и гидроизоляционная оболочка выполнены из ,пенопластов с изменяющейся от слоя к слою плотностью.

3. Теплогидроиэоляция по п,1, о т,л и ч а ю щ а я с я тем, что, с целью повышения термостойкости, она снабжена термостойким слоем из кремнийорганического пенопласта.
