Стенд для низкотемпературных ударных испытаний изделий

Стенд для низкотемпературных ударных испытаний изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике. Цель изобретения - повышение надежности работы стенда - обеспечивается за счет размещения вне камеры холода устройства для перемещения приспособления для закрепления испытуемого изделия из камеры холода и его поджимания к волноводу. Стенд содержит ударный возбудитель 1, гелиевый криостат 5, включающий вставку 6 с камерой 7 холода, находящийся вне камеры 7 волновод 16, приспособление 17 для закрепления испытуемого изделия 18, выполненное в виде второго волновода, связанного с направляющей трубой 20, охватывающей волновод 16, и устройство для перемещения приспособления 17, выполненное в виде пневмоцилиндра 21, поршень 22 которого связан тягами 24 с трубой 20. При испытаниях предварительно захолаживают приспособление 17 в камере 7 холода, заполненной жидким гелием, затем поднимают его и прижимают к волноводу 16 для создания акустического контакта. Ударная волна, созданная в волноводе 16 бойком 3, передается без искажений приспособлению 17. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 01 М 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21 ) 4343959/25- 28 . (22) 05.!0.87 (46) 07.04.90. Бюл. № 13 (72) Н,Н.Марков и И.В.Куликов (53) 620,178.7 (088.8) (56) Авторское свидетельство СССР

& 991247, кл, G 01 N 3/30, 1981.

Авторское свидетельство СССР № 1224642, кл, G 01 M 7/00, 1984.

2б

2б

5

11

18

1б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И OTHPblTHSIM

ПРИ ГКНТ СССР

g б б

17

59

„,,ЯО,„, 555627

754 ) СТЕНД ДЛЯ НИЗКОТЕМПЕРАТУРНЫХ

УДАРНЫХ ИС1ИТАНИЙ ИЗДЕЛИЙ (57) Изобретение относится к испытательной технике, Цель изобретения повышение надежности работы стенда— обеспечивается за счет размещения вне камеры холода устройства для перемещения приспособления для закрепления испытуемого изделия из камеры холода

1555627 моцилиндра 21, поршень 22 которого связан тягами 24 с трубой 20, При испытаниях предварительно захолажи5 вают приспособление 17 в камере 7 холода, заполненной жидким гелием, затем поднимают егo и прижимают к волноводу 16 для создания акустического контакта, Ударная волна, cîçIjàííàÿ в волноводе 16 бойком 3, перецается без искажений приспособпению 17.

1 ил, Изобретение относится к испытательной технике, в частности к стендам, служащим для испытаний изделий на удар в условиях низкотемиературного охл аждения .

Цель изобретения — повышение надежности в работе.

Цель изобретения обеспечивается за счет размещения вне камеры холо— ца устройства для перемещения приспособления цдя закрепления испьггуемого изделия из камеры холоца и поцжима к волноводу, 30

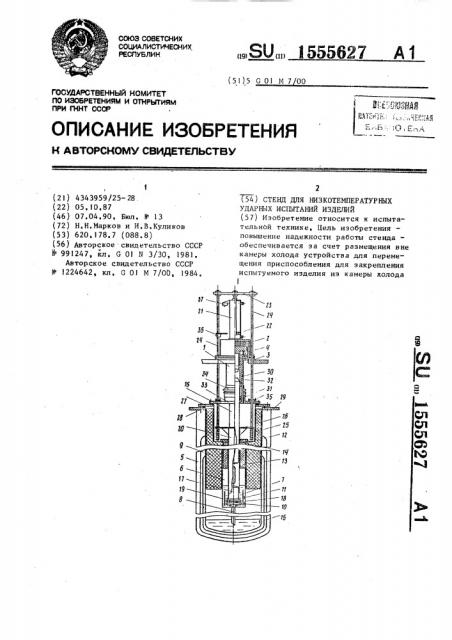

На чертеже изображен предлагаемый стенд для низкотемпературных ударных испытаний изделий.

Стенд содержит ударный возбудитель

1, включающий катушку 2 индуктивности, поцключенную к источнику импульс35 ного тока (не показан1 боек 3 и возвратные пружины 4, гелиевый криостат

5, включающий металлическую в ставку

6 с камерой 7 холода и трубкой 8, теплоизоляцию 9,нагреватель 10,датчики 11, температуры, змеевик 1 2,термоизолирующую крышку 13 вставки 6 смедными кольцами 14 и датчики 15 наличия хладагента, находящийся вне камег!ы 7 холода стержневой волновод 16, приспособление 17 для закрепления испытуемого изделия

18 посредством узла 19 кр пления, выполненное в виде второго волновода, связанную с приспособлением 17 нап50 равляющую трубу 20, охватывающую первый волновод 16, и устройства цля перемещения приспособления 17 из камеры 7 холода и созцания акустического контакта между приспособлением 17 и

55 волноводом 16, выполненное в вице размещенного вне камеры 7 холода пневмоцилиндра 21, поршень 22 которого связан через планку 23 тяги 24, поднимаюи его поцжимания к волноводу, Стенд соцержит ударный возбудитель 1, гелиевый криоста "г 5, включающий вставку

6 с камерой 7 холоца, находящийся вне камеры 7 волновод 16, приспособление

17 цля закрепления испытуемого изделия 18, выполненное в вице второго волновоцB связанного с направляющей трубой 20, охватывающей волновод 16, и устройство для перемещения приспособления !7, выполненное в виде пневt щие пружины 25 и фланец 26 с направляющей трубой 20, Вставка 6 имеет фланец 27, которым она через эластичную прокладку 28 герметично крепится к фланцу 29 криостата. 5, волновод 16 закреплен в корпусе 30 эластичными кольцами 31, поджатыми стаканом 32. Корпус 30 закреплен в патрубке фланца 33 и герметизирован манжетой 34, Тяги 24 пропущены через сальники 35 во фланце 33, На одной из тя г 24 закреплен подвижныи упор 36, а на пневмоцилинцре Zl установлек концевой выключатель 37, по сигналу которого срабатывает ударный возбуцитель 1.

Стенд цля низкотемпературных ударных испытаний работает следующим образом, Испытуемое изцелие 18 закрепляется в узел 19 крепления приспособления 17, Ударный возбудитель 1 вводится в полость вставки 6 и герметизируется фланцем 33. Криостат 5 и вставка 6 охлаждаются до температуры жидкого азота, для чего жидким азотом заполняется криоэкран криостата 5, полость самого криостата 5 и змеевик 12 вставки 6.

После охлаждения до температуры жидкого азота внутренних полостей вставки 6 и криостата 5 осуществляется откачка до необходимого вакуума и полость криостата заполняется жидким гелием, После этого во внутреннем объеме криостата 5 над поверхностью жидкого гелия созцается повы— шенное давление, под действием которого гелий сначала в газообразном состоянии, а затем в жидком поступает по трубке 8 в камеру 7 холода, в которой находится приспособление 17 с закрепленным испытуемым изделием 18.

Составитель В,Финогенов

Техред M.Õoäàíè÷

Редактор А, Козориз

Корр е н тор Т . Малец

Заказ 551 Тираж 437 Поипи сно е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 15556

После охлаждения до заданной температуры приспособление 17, узла 19 крепления испытуемого изделия 18 под поршень .22 пневмоцилиндра 21 подается сжатый воздух. Поршень 22 пневмоцилиндра 21 через тяги 24, пружины 25 и направляющую трубу 20 извлекает из камеры 7 холода приспособление 17 с исгп«туемым изделием 12 и плотно прижимает его к торцу волновода 16 до создания акустическог о контакта, после чего подвижный упор 36 нажимает на рычаг концевого выключателя 37, который включает катушку 2 ударного возбуди- 15 теля I, Боек 3 отбрасывается от торца катушки 2 и производит удар по торцу волновода 16.

После удара возвратные пружины возвращают его в исходное положение, Уп-20 ругая волна распространяется вдоль волновода 16 и передается находящемуся с ним в акустическом контакте приспособлению 17. Сразу после удара пневмоцилиндра 21 через тяги 24 и направ- 25 ляющую трубу 20 возвращает приспособление 17 с испытуемым изделием 18 в камеру 7 холода, где производится контроль параметров изделия 18. В случае необходимости повторного воздей- 30 ствия ударного импульса порядок действий повторяется, Для смены изделий !8 давление в криостате 5 снижается до атмосферного, и жидкий гелий из камеры 7 холода по трубке 8 поступает в полость криостата 5, фланец 33 разгерметизируется и ударный возбудитель 1 с устройством для перемещения приспособления 17 извлекается из вставки 6. На время сме — 40 ны испытуемых изделий 18 отверстие вставки 6 для предотвращения потерь гелия герметизируется дополнительной заглушкой.

Предлагаемый стенд позволяет проводить исг«ытания изделий не только при температурах жидкого гелия, Наличие нагревателя 10 и датчиков 1 I температуры позволяет расширить рабочий диапазон температур при соответствующей теплоизоляции 9 и 13 до +300 С, 3ахолажи ванне приспособления 17 в камере 7 холода отдельно от волновода

16 с последующим введением их в акустический контакт и нанесением удара позволяет резко уменьшать расход хладагентов, а размещение устройства для перемещения приспособления 17 вне камеры 7 холода повышает надежность стенда в работе, Ф о р м у л а и з о б р е т е н и я

Стенд для низкотемпературных ударных испытаний изделий, содержащий ударный возбудитель, камеру холода, находящийся вне камеры холода стержневой волновод, < лужащий для передачи нагрузки от ударного возбудителя к испытуемому изделию приспособление для закрепления испытуемого изделия в виде второго волновода, выполненное.с направляющей трубой, охватывающей первый волновод, и устройство для перемещения приспособления для закрепления испытуемого изделия из камеры холода и создания акустического контакта между волноводами, о т л и— ч а ю шийся тем, что, с целью повышения надежности в работе, устройство для перемещения приспособления размещено вне камеры холода со стороны ударного возбудителя и связано тягами с направляющей трубой,
