Реферат



Изобретение относится к опробованию сыпучих материалов и предназначено для деления и сокращения проб, отобранных от технологических потоков материала. Цель изобретения - снижение затрат на опробование. Делитель состоит из пробоотсекающего элемента 1 с щелью, загрузочного 3 и разгрузочного 4 устройств, направляющей воронки 5, редуктора 6, распределителя, состоящего из приемника 7 и неподвижно установленной воронки 8, и привода 9. Все элементы делителя установлены в корпусе 10. Вал привода жестко соединен с входным валом редуктора с передаточным числом, равным числу отсеков. К выходному валу редуктора жестко присоединен приемник. 4 ил.

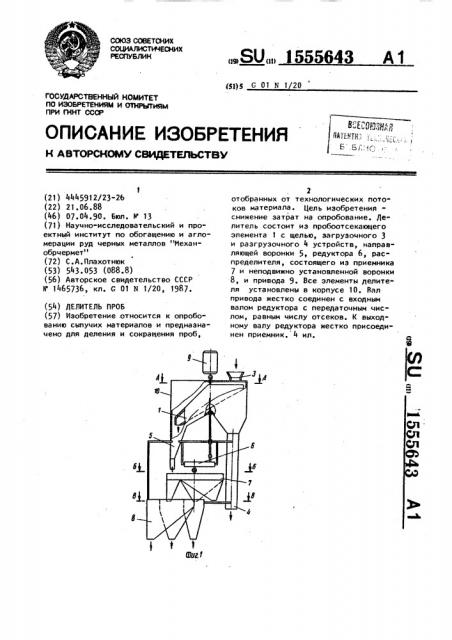

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК щ)3 G 01 N 1/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТЭЕННЫЙ КОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ ГКНТ СССР! (21) 4445912/23-26 (22) 21.06.88 (46) 07.04.90. Бюл. И 13 (71) Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов "Механобрчермет" (72) С.А.Плахотнюк (53) 543.053 (088.8) (56) Авторское свидетельство СССР

Ю 1465736, кл. С 01 N 1/20, 1987. (54) ДЕЛИТЕЛЬ ПРОБ (57) Изобретение .относится к опро6ованию сыпучих материалов и предназначено для деления и сокращения проб, „,SU„„555643 А 1

2 отобранных от технологических потоков материала. Цель изобретенияснижение затрат на опробование. Де" литель состоит из пробоотсекающего элемента 1 с щелью, загрузочного 3 и разгрузочного 4 устройств, направляющей воронки 5, редуктора 6, распределителя, состоящего иэ приемника

7 и неподвижно установленной воронки

8, и привода 9. 8се элементы делителя установлены в корпусе 10. Вал привода жестко соединен с входным валом редуктора с передаточным числом, равным числу отсеков. К выходному валу редуктора жестко присоединен приемник. 4 ил.

1555643

Изобретение относится к области опробования сыпучих материалов и предназначено для деления и сокращения проб, отобранных от технологических потоков материала.

Целью изобретения является снижение затрат на опробование.

Сущность изобретения заключается в том, что пробоотсекающий элемент вращается вокруг вертикальной оси, при каждом обороте пересекает поток и отбирает порцию материала, которая поступает в направляющую воронку.

Из воронки порции материала поочередно попадают в загрузочные окна приемника, который вращается вокруг вертикальной оси с частотой, меньшей частоты вращения пробоотсекающего элемента в число раз, равное числу необходимых вторичных проб.

Порции материала по раздельным каналам приемника и установленной под ним неподвижной воронки выводится наружу. 25

Применение предлагаемого делителя уменьшает капитальные и эксплуатационные затраты, уменьшает потребность в производственных площадях, улучшает условия труда и т.д.

При этом уменьшается масса каждой вторичной пробы (при прочих равных условиях - в число раз, равное числу вторичных проб), что уменьшает расходы нв обработку проб, расходы на подготовку проб прямо пропорциональны массе проб.

На фиг. 1 дан делитель, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг.ч - разрез В-8 на фиг.

Делитель состоит иэ пробоотсекающего элемента 1 со щелью 2, загрузочного 3 и разгрузочного ч устройств, направляющей воронки 5, редуктора 6, распределителя, состоящего из приемника 7 и неподвижно установленной воронки 8, и привода 9.

Взаимное расположение щели и разгрузочного окна пробоотсекающего эле- 50 мента определяется расположением загрузочного устройства 3 и направляющей воронки 5: при установке щели под загрузочным устройством разгрузочное окно должно находиться над 5S направляющей воронкой.

Все элементы делителя установлены в корпусе 10.

Вал привода жестко соединен с входным валом редуктора с передаточным числом, равным числу отсеков (e нашем примере i = 3), а к выходному валу редуктора жестко присоединен приемник (подвижная воронка). В данном случае частота вращения выходного вала редуктора в три раза меньше частоты вращения выходного вала, т.е ° при каждом полном повороте отсекающеro элемента приемник поворачивается только на 120 .

Делитель работает следующим образом.

При включении привода 9 пробоотсекающий элемент 1 вращается .вокруг вертикальной оси и за каждый оборот пересекает поток материала, при этом в его щель попадает часть потока материала и по внутреннему каналу самотеком движется к разгрузочному окну, откуда выгружается в направляющую воронку 5. Из воронки отобранная порция материала попадает в загруэоч" ное окно одного из каналов (показан момент, когда порция материала попадает в загрузочное окно канала II) выход которого в данный момент совпадает с входом одноименного канала в неподвижно установленной воронке 8, откуда отобранная порция материала выводится наружу и направляется по назначению.

Когда пробоотсекающий элемент сделает один полный оборот, приемник сделает только 1/3 оборота и отобранная порция материала попадает в канал III, следующая порция попадает в I-й канал, потом снова во II-й канал, в III-й, в Х-й и т.д.

Предлагаемый делитель по сравнению с известным обеспечивает необходимое количество вторичных проб при опробовании, позволяет получить оптимальную величину вторичных проб при опробовании потоков значительной произ води тел ь ности .

Известная установка (делитель) отби ра ет тол ь ко вторичную пробу.

Предложенный делитель позволяет уменьшить количество средств отбора вторичных проб в автоматизированных системах, упростить систему управления, упростить и удешевить обслуживание, высвободить площадь в производственном помещении, что повысит безопасность и удобство обслуживания

5 155564 оборудования, снизить капитальные затраты. формула изобретения

Делитель проб, включающий установленный с возможностью вращения вокруг вертикальной оси пробоотсекающий элемент с направляющей воронкой, привод вращения пробоотсекающего элемента, загрузочное и разгрузочное устройства, отличающийся тем, что, с целью снижения затрат на опробование, привод вращения снабжен редуктором, а делитель снабжен уста3 6 новленной под направляющей воронкой и связанной через редуктор с приводом пробоотсекающего элемента вращающейся воронкой, состоящей из нескольких отсеков, и неподвижной воронкой с разделяющими ее на отдельные каналы перегородками, причем число каналов равно числу отсеков подвижной воронки, а выходные отверстия отсеков удалены на разное расстояние от оси вращения воронки, при этом редуктор привода пробоотсекающего элемен" та выполнен с передаточным числом, равным количеству отсеков подвижной воронки.

1555643
