Реферат



Изобретение относится к измерительной технике и может быть использовано для определения влажности почвы. Цель изобретения - повышение точности измерения за счет обеспечения сравнения с эталонным значением влажности. Задатчик 1 временных интервалов вырабатвает сигнал типа меандра для управляющих входов ключей 3 и 4, которые попеременно подключают к импульсному модулятору 9 эталонный резистор 6 или датчик 5 влажности. От этого зависит частота следования прямоугольных импульсов. Эти импульсы заполняются сигналами звуковой частоты и подаются на излучатель 8. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН щ)5 с 01 и 9/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

flPH ГКНТ СССР

1 (21) 4341235/25-28 (22) 09.12.87 (46) 07.04.90. Бюл. М 13 (72) С.В.Умеренков и С.В.Яковлев (53) 531,775 (088.8)

{56) Радио. М.: ЛОСААФ, 1986. и 8, с.39-40. (54} НН АТОР ВЛАЖНОСТИ 11ОЧВЫ (57) Изобретение относится к измерительной технике и может быть использовано для определения влажности почвы. Цель изобретения - повышение точ„„SU„, 15 5 46 А1

2 ности измерения за счет обеспечения сравнения с эталонным значением влажности. Задатчик 1 временных интервалов вырабатывает сигнал типа меандра для управляющих входов ключей, 3 и 4, которые попеременно подключают к импульсному модулятору 9 эталонный резистор 6 или датчик 5 влажности.

От этого зависит частота следования прямоугольных импульсов. Эти импульсы заполняются сигналами звуковой частоты и подаются на излучатель 8. з.п. Ф-лы, 1 ил.

1555646 .

Составитель Л.Кондрыкинская

Редактор Л. Гратилло .Техред Л. Сердюкона Корректор Э.Лончакова

Заказ 552 Тираж 490 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101

Изобретение относится к области измерения влажности и может быть использовано для определения влажности почвы при выращивании сельскохозяйст5 венных культур.

Цель изобретения - повышение точности измерения за счет обеспечения сравнения с эталонным значением влажности, 10

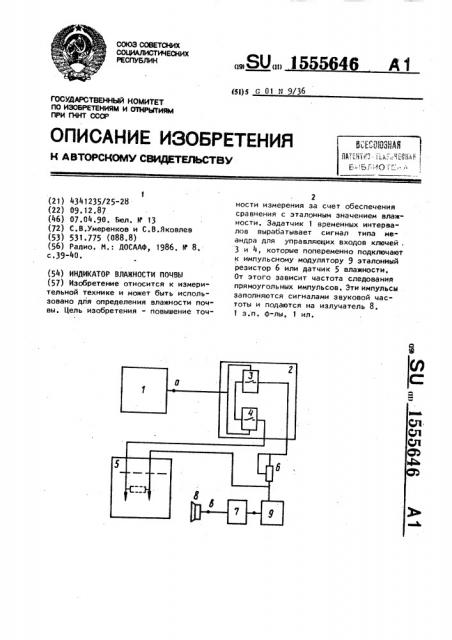

На чертеже представлена структурная схема индикатора.

Индикатор влажности почвы содержит задатчик временных интервалов, коммутатор 2, включающий в себя два управляемых ключа 3 и 4, датчик 5 влажности, эталонный резистор 6, звуковой генератор 7, подключенный к нему излучатель 8 звука и импульсный модулятор 9.

Индикатор работает следующим образом.

Задатчик 1 временных интервалов вырабатывает прямоугольные импульсы напряжения с некоторой скважностью, которые подаются на управляющий вход коммутатора 2, состоящего из двух управляемых ключей 3 и 4, В течение времени импульса замкнут ключ 4 и разомкнут ключ 3, а в течение паузы, наоборот, разомкнут ключ 4 и замкнут ключ 3. В первом случае к входу модулятора 9 подключен датчик 5 влажности, представляющий собой металлические контакты, погруженные в почву на некотором расстоянии друг от друга, т.е. подключено сопротивление участка почвы. Во втором случае подключен эталонный резистор 6. На излучатель 8 поступают попеременно серии прямоугольных импульсов, заполненных 40 импульсами звуковой постоянной частоты с различной частотой следования.

Причем во время работы одного ключа частота прямоугольных импульсов соответствует эталону влажности, а во время работы другого ключа коммутатора 2 частота следования прямоугольных импульсов, заполненных импульсами звуковой частоты, соответствует измеряемому параметру, т.е. сигналу с датчика 5 влажности.

Сравнивая на слух эти последовательности импульсов, можно оценить влажность почвы по сравнению с оптимальной, эталонной, как качественнобольше или меньше, так и количественно - на сколько она отличается от оптимальной, что позволяет более точно судить о влажности.

Формула изобретения

1. Индикатор влажности почвы, содержащий задатчик временных интервалов, подключенный к нему управляющим входом коммутатор, последовательно соединенные звуковой генератор и излучатель и датчик влажности, подключенный одним выводом к первому выходу коммутатора, отличающийся тем, что, с целью повышения точности измерения, он снабжен включенным между его управляющим входом и вторым выходом коммутатора эталонным резистором, а управляющий вход звукового генератора подключен к выходу импульсного модулятора, управляющий вход которого связан с другим выводом датчика влажности.

2. Индикатор по п.1, о т л и ч аю шийся тем, что эталонный ре" зистор выполнен с регулируемым сопротивлением,
