Реферат



Изобретение относится к антенной технике. Цель изобретения - уменьшение габаритов компактного полигона. Полигон содержит коллиматорную зеркальную антенну 1 с облучателем 2 и испытуемую антенну 3, перед которой установлен плоский радиопоглощающий экран 4, выполненный в виде диска заданного диаметра. Создаваемая облучателем 2 волна равномерно облучает поверхности антенны 1. Для уменьшения дифракции поля на кромках антенны 1 закрепляется радиопоглощающий материал 5. Он препятствует распространению волн за антенну 1 и их дальнейшему переотражению от посторонних предметов. Сформированный антенной 1 плоский волновой фронт проходит через экран 4 и попадает на антенну 3. Переотражения от нее поглощаются экраном 4, что уменьшает взаимовлияние между антеннами 1 и 3 и повышает точность измерений. При этом диаметр раскрыва антенны 1 меньше диаметра экрана 4 и больше максимального размера антенны 3 на одинаковую величину. Цель достигается за счет соосного расположения облучателя 2 и антенны 3 при сохранении допустимого уровня искажений плоского волнового фронта, облучающего антенну 3. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (191 (И) 151)5 G 0 R 29 10

ВИ

ИЛТИС; 1., Б 1Ь: ..

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ll0 ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4293315/24-09 (22) 03.08.87 (46) 07.04.90. Бюл. Р 13 (72) А.Л.Айзенберг, И.Е.Гольберг, Е.А.Теленков и В.Н.Бабаев (53) 621.396 ° 677(088.8) (56) Методы измерения характеристик антенн СВЧ./Под ред. И.М.Цейтлина.

М.: Радио и связь, 1985.

ТИИЗР, 1978, т.бб, Р 4, с. 143-273.

° (54) компАктньй полигон (57) Изобретение относится к антенной технике ° Цель изобретения — уменьшение габаритов компактного полигона.

Полигон содержит коллиматорную зер. кальную антенну 1 с облучателем 2 и испытуемую антенну 3, перед которой установлен плоский раднопоглощающий экран 4, выполненный в виде диска заданного диаметра. Создаваемая облучателем 2 волна равномерно облучает по2 верхности антенны 1. Для уменьшения дифракции поля на кромках антенны 1 закрепляется радиопоглощающий материал 5. Он препятствует распространению волн за антенну 1 и их дальнейшему переотражению от посторонних предметов. Сформированный антенной 1 плоский волновой фронт проходит через экран 4 и попадает на антейну 3.

Переотражения от нее поглощаются экраном 4, что уменьшает взаимовлияние между антеннами 1 и 3 н повышает точность измерений. При этом диаметр раскрыва антенны 1 меньше диаметра экра" на 4 и больше максимального размера антенны 3 на одинаковую величину.

Цель достигается эа счет соосного pac- I положения облучателя 2 и антенны 3 при сохранении допустимого уровня искажений плоского волнового фронта, облучающего антенну Э. 1 ил, 1555686

Изобретение относится к антенной технике, а именно к технике измерений характеристик антенн в ближней зоне.

Цель изобретения — уменьшение габаритов компактного полигона.

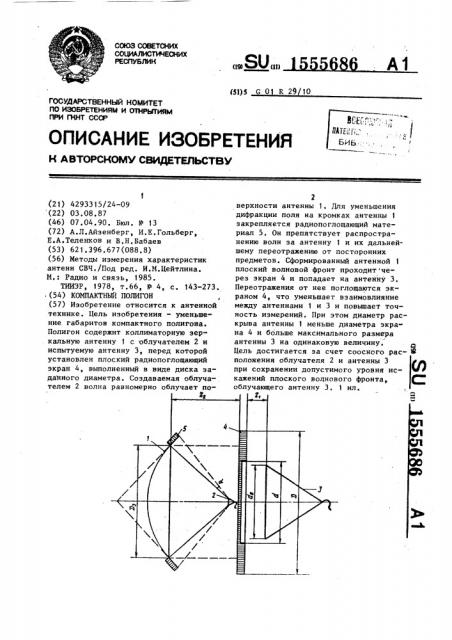

На чертеже изображен компактный полигон.

Компактный полигон содержит коллиматорную зеркальную антенну 1 с облучателем 2, испытуемую антенну 3 и плоский радиопоглощающий экран 4, установленный перед испытуемой антенной.

Коллиматорная зеркальная антенна 1 вы-15 полнена осесимметричной, а облучатель

2 и испытуемая антенна 3 расположены соосно с ней.

Плоский радиопоглощающий экран выполнен в виде диска диаметром

D=D +4 Е где D -=-й +4 3% — диаметр (осесимметричной) коллиматорной зеркальной антенны t

Z — расстояние от плоского радиопоглощающего экрана 4 до плоскости раскрыва коллиматорной зеркальной антенны 1; — максимальная длина рабочей волны; — максимальный размер испытуемой антенны 3.

Компактный полигон работает следующим образом.

Создаваемая облучателем 2 волна 40 равномерно облучает поверхности коллиматорной зеркальной антенны 1. Для уменьшения дифракции поля на кромках коллиматорной зеркальной антенны 1 закрепляется радиопоглощающий матери- 5 ал 5, препятствующий также распространению волн за антенну 1 и их дальней1 шему переотражению от посторонних предметов. Сформированный коллиматорной зеркальной антенной 1 плоский 50 волновой фронт проходит через плоский радиопоглощающий экран 4 и попадает на испытуемую антенну 3, Переотражения электромагнитной волны от испытуемой антенной 3 и окружающих ее предметов поглощаются плоским радиопоглощающим экраном 4, благодаря чему уменьшается взаимовлияние между антеннами 1 и 3, определяющее собой точность измерений. Диаметр диска, в виде которого выполнен плоский радиопоглощающий экран 4, превосходит диаметр раскрыва (осесимметричной) коллиматорной зеркальной антенны 1 на величину, определенным образом связанную с максимальной длиной рабочей волны и расстоянием между раскрывом коллиматорной зеркальной антенны 1 и плоскостью диска.

Диаметр раскрыва коллиматорной зеркальной антенны 1 на такую же величину превосходит наибольший размер испытуемой антенны 3. Тем самым и благодаря соосному расположению облучателя 2 (осесимметричной) коллиматорной антенны 1 и испытуемой антенны 3 достигается цель изобретения при сохранении допустимого уровня искажений плоского волнового фронта, облучающего испытуемую антенну 3, Формула и з обретения

Компактный полигон, содержащий коллиматорную зеркальную антенну- с облучателем, испытуемую антенну и плоский радиопоглощающий экран, установленный перед испытуемой антенной, о т л ич а ю шийся тем, что, с целью уменьшения габаритов компактного полигона, коллиматорная зеркальная антенна выполнена осесимметричной, облучатель и испытуемая антенна расположены соосно с ней, а плоский радиопоглощающий экран выполнен в виде диска, диаметр D ..которого равен в=в, +4Д, где D>=йо+4ДЪ вЂ” диаметр раскрыва (осесимметричной) коллиматорной зеркальной антенны;

Š— расстояние от плоского радиопоглощающего экрана до плоскости раскрыва коллиматорной зеркальной антенны, 3,„ — максимальная длина рабочей волы;

d — максимальный размер испытуемой антенны.
