Изобретение относится к области производства конденсаторов и может быть использовано при формировании контактного слоя на торцах секций койденсаторов, а также при получении металлического порошка.

Цель изобретения — улучшение эксплуатационных возможностей устройства.

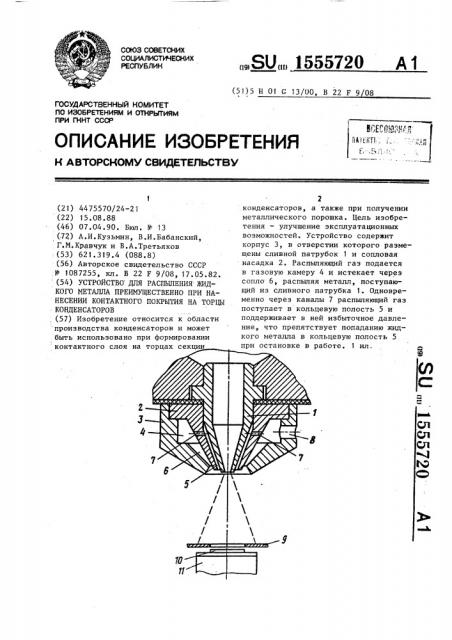

На чертеже изображено устройство, разрез..

Устройство содержит сливной патрубок 1, охватывающую его сопловую насадку 2 и корпус 3 с газовой камерой

4..Сопловая насадка 2 установлена с зазором относительно сливного патрубка 1, образующим кольцевую полость

5. Газовое сопло 6 образовано наружной конусообразной поверхностью сопловой насадки 2 и внутренней стенкой корпуса 3. В, сопловой насадке 2 .равномерно по ее окружности выполнены каналы 7, соединяющие газовую камеру

4 и кольцевую полость 5. Для подачи распыпяющего газа имеется канал 8 в корпусе 3. Трафарет 9 предназначен для формирования рисунка контактного слоя 10 на торцах секций конденсато- ров 11.

Устройство для распыления жидкого металла работает следующим образом.

Распыляющий гаэ по.каналу 8 подается в газовую камеру 4 и затем в газовое сопло 6. При выходе из сопла

6 сжатый гаэ расширяется и диспергирует струю жидкого металла, вытека-, ющую из отверстия сливного патруока

1, с образованием металловоздушного факела. Частицы распыленного металла через трафарет 9 осаждаются на торцы секций конденсаторов 11, образуя контактный слой 10. При этом через каналы 7 в кольцевую полость 5 поступает часть распыляющего газа с минимальным расходом, создающим необходимый уровень избыточного относительно атмосферного давления. Величина избыточного давления такова, что при откгючении устройства не происходит втягивания металла в кольцевую полость 5 и дальнейшего забивания ее окислами металла, что исключает необходимость ее очистки.

20 Формула изобретения

Устройство для распыпения жидкого металла преимущественно при нанесении контактного покрытия на торцы

25 конденсаторов, содержащее корпус, в отверстии которого установлены концентрично сопловая насадка и сливной патрубок с образованием кольцевой полости между сливным патрубком и сопловой насадкой, а также газовую камеру и кольцевое сопло между корпусом и сопловой насадкой, о т л ич а ю щ е е с я тем, что, с целью повышения эксплуатационных возможностей, в сопловой насадке выполнены каналы, соединяющие газовую камеру с кольцевой полостью.
