Реферат



Изобретение относится к радиотехнике. Цель изобретения - уменьшение коэф. отражения и упрощение процесса сборки. Соединитель содержит штыревой контакт 1, коаксиально закрепленный в корпусе 2 посредством диэлектрической опоры 3, а также металлическую втулку 4, ввинченную в корпус 2 и поджимающую к буртику 5 на внутренней поверхности корпуса 2 конец жесткого кабеля 6, на который надета металлическая втулка 7. На внутренних поверхностях втулки 4 и корпуса 2 выполнены конусные поверхности 13 и 14 соответственно. На корпусе 2 м.б. установлена накидная гайка 15, зафиксированная на нем разрезным кольцом 16. Обеспечение возможности надежного соединения жесткого кабеля 6 с корпусом 2 и штыревым контактом 1 без пайки позволяет улучшить соосность всех эл-тов соединителя для жесткого коаксиального кабеля, что приводит к уменьшению коэф. отражения и упрощает сборку. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (51) 5 Н 01 Р 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Риг. 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

<21) 4433643/24-09 (22) 31 ° 05. 88 (46) 07.04.90. Бюл. у (72) К. -П. Б. Гедрайтис (53) 621.372.8 (088.8) (56) Эпштейн Л.Г. Измерительная аппаратура сверхвысоких частот. — Л.:

Судостроение, 1965, с.12.

Соединители кабельные миниатюрные

ЕЭ0364.063 ТУ, вилка ЕЭ3.640.952 под кабель PK50 — 1,5-22, вилка ЕЭ3.640.

959 под кабель ÐÊ50-2-25. (54) СОЕДИНИТЕЛЬ ДЛЯ ЖЕСТКОГО КОАКСИАЛЬНОГО КАБЕЛЯ (57) Изобретение относится к радиотехнике. Цель изобретения — уменьшение коэф.отражения и упрощение процесса сборки. Соединитель содержит ,штыревой контакт 1, коаксиально заÄÄSUÄÄ 1555724

2 крепленный в корпусе 2 посредством диэлектрической опоры 3, а также металлическую втулку 4, ввинченную в корпус 2 и поджимающую к буртику 5 на внутренней поверхности корпуса 2 конец жесткого кабеля 6, на который надета металлическая втулка 7. На внутренних поверхностях втулки 4 и корпуса 2 выполнены конусные поверхности 13 и 14 соответственно. На корпусе 2 м.б ° установлена накидная гайка 15, зафиксированная на нем разрезным кольцом 16. Обеспечение возможности надежного соединения жесткого кабеля 6 с корпусом 2 и штыревым контактом 1 без пайки позволяет улучшить соосность всех эл-то соединителя для жесткого коаксиального кабеля, что приводит к уменьшению коэф. отражения и упрощает сборку.

1 з.п.ф-лы, 3 ил.

1555? 24

25

35

Изобретение относится к радиотехнике, а именно к сединителям жесткого коаксиального тракта, и может быть использовано в радиоэлектронной и измерительной технике.

Цель изобретения — уменьшение коэффициента отражения и упрощение процесса сборки.

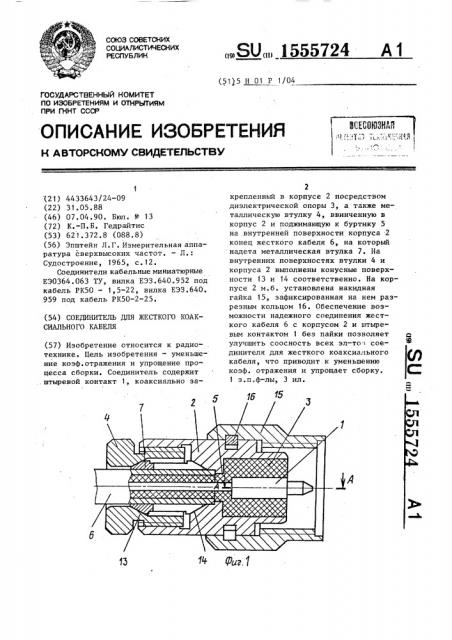

На фиг.1 представлен соединитель для жесткого коаксиального кабеля, общий вид, на фиг.2 — вторая металлическая втулка; на фиг.3 — разрез

A-А на фиг.1.

Соединитель для жесткого коаксиального кабеля содержит штыревой контакт 1, коаксиально закрепленный в корпусе 2 посредством диэлектрической опоры 3, и первую металлическую втул ку 4, ввинченную в корпус 2 и поджимающую к буртику 5 на внутренней поверхности корпуса 2 конец жесткого ,кабеля 6, на который надета вторая металлическая втулка 7.

С каждого конца 8 и 9 второй металлической втулки 7 выполнены диаметрально расположенные продольные прорези 10 и 11, длина которых превышает половину длины второй металли° ческой втулки 7, причем оси продольных прорезей 10 и 11, выполненных в противоположных концах 8 и 9, лежат в перпендикулярных плоскостях.

Внешняя поверхность второй металлической втулки на концах 8 и 9 выполнена конусной, а на ее средней части может быть выполнена проточка 12, Одним концом 8 вторая металлическая втулка 7 взаимодействует с конусной поверхностью 13, которая выполнена на внутренней поверхности первой металлической втулки 4, а другим концом 9 — с конусной поверхностью 14, которая выполнена на внутренней поверхности корпуса 2 ° На корпусе 2 может быть установлена накидная гайка 15, зафиксированная на нем разрез— ным кольцом 16.

Штыревой контакт 1 выполнен из реэьбовой втулки 17 и ввинченного в нее стержня 18, имеющего на конце упругие лепестки 19, охватывающие внутренний проводник 20 жесткого кабеля

Ь. На конце резьбовой втулки 17, обращенном к жесткому кабелю 6, выполнен конусный буртик 21, взаимодействующий с конусной поверхностью 22, выполненной на внешней поверхности упругих лепестков 19 ° На внутренней поверхности второй металлической втулки 7 может быть выполнена винтовая канавка 23,.

Соединитель для. жесткого коаксиального кабеля работает следующим образом.

На конец жесткого кабеля 6 последовательно надевают первую 4 и вторую 7 металлические втулки, вставляют его в корпус 2 и прижимают к буртику 5 на внутренней поверхности корпуса 2. После этого ввинчивают первую металлическую втулку 4 в корпус

2. При этом конусная поверхность 13, выполненная на внутренней поверхности первой металлической втулки 4, начинает взаимодействовать с одним концом 8 второй металлической втулки 7, которая начинает перемещаться в осевом направлении до контакта другого конца 9 второй металлической втулки

7 с конусной поверхностью 14, выполненной на внутренней поверхности корпуса 2. При дальнейшем ввинчивании первой металлической втулки 4 в корпус 2 благодаря взаимодействию концов 8 и 9 второй металлической втулки 7 с конусными поверхностями 13 и

14 и наличию продольных прорезей 10, и Il происходит деформация второй металлической втулки 7, обжатие конца жесткого кабеля 6 и дополнительное прижатие его конца к буртику 5, Винтовая канавка 23 на внутренней поверхности второй металлической втулки 7 повышает сцепляемость второй металлической втулки 7 с поверхностью жесткого кабеля 6 и способствует его лучшему закреплению в корпусе 2.

При ввинчивании стержня 18 в резьбовую втулку 17, жестко закрепленную в диэлектрической опоре 3, упругие лепестки 19 сначала свободно охватывают внутренней проводник 20 жесткого кабеля 6, а после упора их конусной поверхности 22 в конусный буртик 21 происходит деформация упругих лепестков 19 и прижатие их концов к поверхности внутреннего проводника 20 жесткого кабеля 6. В собранном положении штыревого конаткта 1 концы упругих лепестков 19 оказываются заклиненными между конусным буртиком 21 и внутренним проводником 20 жесткого кабеля, чем обеспечивается электрический контакт резьбовой втулки 17 с внутренним проводником 20.

5 1555724 шает пОлОВИНу ДЛ длины второй металличеОбеспечение в зможности д на ежного ш дл альных соединения нения жесткого кабеля с

1 без пай- прорезеи, Ц)

КИ ПОЗВОЛ

5 плоскостях, элементов соединител д я ля жесткого . х ой металлическои втул ки на концах коаксиального кабеля, что р п иводит к рои м выполнена конуснои и одним ц кон ом уменьш ению коэффициента отражения и вторая м еталлическая втулка вэаимоУ прощает сборку.

1п дей

"ствует с конусной п и пове хностью, ей пот е н и я которая выполнена на внутренне

1 Соединитель для жест ткого коак- верхности е хноки, а др угим — с конуснои повер

1 е жащий штыревн т ениально закрепленный стью, к вой контакт, коаксиал ей поверхности корпуса. м иэлектрическои 15 неи о тликорпусе посредством д

2 Соединитель по п., о т в ко п ю втулку, . о опоры, и п первую металлическую по жимающую к ч а ю щ и и с я я тем что штыревои

У ввинченную в корпус и поджимающую к контакт выполнен из реэьбовой втулки буртику, выполненному на внутренней и ввинченного в нее стержня, и ввин имеюконе жесткого и охпове рхности корпуса, к ц вто ая ме- 20 щего на к онце упругие лепестки, ка еля, б я на который надета вторая а ю — ватывающие вну вн тренний проводник жестотличаюбовой т аллическая втулка, ью ень- кого к ью абеля а на конце резь

У щии с б HHQM K KBcTKQMJJ кабеУ вт лки, о раще шения коэффициента отр от ажения и упро- вту н- лю выполнен конусный буртик, к вэаимощения процесса сбор ки с каждого кон- лю, вып — 25 твующий с конуснои пов р ве хностью, т лки выпол- деис на " и ца второй о ой металлическои в у

1Е ПРО- ВЫПОЛНЕННОИ На на внешней поверхност иены диаметр ально расположенные и

ых превы- упругих лепестков. дольные прорези, длина которых превы1555724
