Реферат



Изобретение относится к электротехнике, в частности к устройствам, обеспечивающим ввод проводников и защитных труб в оболочки электротехнического оборудования. Цель изобретения - упрощение конструкции при вводе кабеля, проложенного в защитной трубе. Узел ввода содержит втулку 4, сопряженную со стенкой оборудования 6, и эластичные уплотнители. Втулка выполнена за одно целое со сдвоенным уплотнителем в виде разновысоких конусов 1, 2. Конусы помещены друг в друга, обращены вершинами в одну сторону и имеют кольцевые разметочные бороздки 3. Второй вариант предлагаемого узла ввода также выполнен из эластичного материала и представляет собой втулку, сопряженную со стенкой оборудования, выполненную за одно целое с полым цилиндром. На обоих концах цилиндра расположены конусы с кольцевыми разметочными бороздками 3 и направленными в разные стороны вершинами. Узел ввода можно использовать одновременно для уплотнения кабеля и защитной трубы, что создает удобство в эксплуатации и обеспечивает снижение трудозатрат. 1 з.п. ф-лы, 2 ил.

А1 (51)5 Н 02 С 3 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ CGCP к авторском свидкткльствм (21) 4267688/24-07 (22) 25.06.87 (46) 07.04,90, Бюл. У 13 (7 1) Новосибирское проектно-технологическое бюро Всесоюзного государственного научно-исследовательского и проектного института "ВНИИПроект-. электромонтаж" (72) Г.Е.Федотов (53) 621. 315 (088. 8) ,(56) Заявка Японии 11 58-27737, кл. Н 02 6 3/ 12, 1980.

Патент Великобритании Ф 998663, кл. Н 2 Е, 1965. (54} УЗЕЛ ВВОДА (57) Изобретение относится к электротехнике, в частности к устройствам, обеспечивающим ввод проводников и защитных труб в оболочки электротехнического оборудования. Цель изобретения — упрощение конструкции при вводе кабеля, проложенного в защитной трубе. Узел ввода содержит втулку 4, сопряженную со стенкой оборудования 6, и эластичные уплотнители. Втулка выполнена эа одно целое со сдвоенным уплотнителем в виде разновысоких конусов 1, 2. Ко1555756

10 нусы помещены друг в друга, обращены вершинами в одну сторону и имеют кольцевые разметочные бороздки 3.

Второй вариант предлагаемого узла ввода также выполнен из эластичного материала и представляет собой втулку, сопряженную со стенкой оборудования, выполненную за одно целое с полым цилиндром, На обоих концах

Изобретение относится к электро- 15 технике, в частности к устройствам, обеспечивающим ввод проводников и защитных труб в оболочки электротехнического оборудования.

Цель изобретения — упрощение кон- 20 струкции при вводе кабеля, проложенного в защитной трубе.

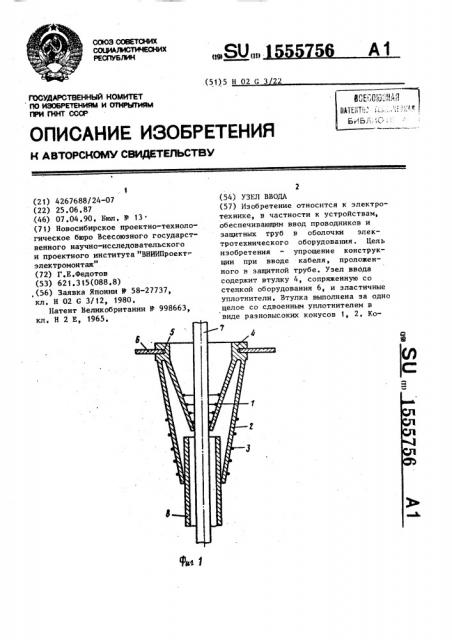

На фиг. 1 показан узел ввода с уплотнительными элементами, расположенными по одну сторону от корпуса; 25 на фиг. 2 — то же, с уплотнительными элементами, расположенными по разные стороны корпуса.

Узел ввода по первому варианту выполнен из эластичного материала 30 (резины или пластиката) .Уплотнительный элемент, представляющий усеченный конус 1 (фиг. 1), расположей внутри другого уплотнительного элемента 2 — втулки, содержащей конический участок, выполненный за одно целое с корпусом и с меньшим диаметром, охватывающим концевой участок защитной трубы, и снабженной концевыми внешними разметочными бороздка- 40 ми 3. Такие же бороздки имеются внутри конуса 1. Оба уплотнительных элемента в своем основании объединены общим корпусом 4 с кольцевой наружной канавкой 5 для закрепления 45 устройства в оболочке электротехнического оборудоваиия б. Уплотнительный элемент 1 предназначен для уплотнения кабеля 7, уплотнительный элемент 2 - для уплотнения трубы 8.

Второй вариант узла ввода также выполнен из эластичного материала и содержит также два уплотнительных элемента: первый - втулка 9, имеющая конический участок, и второй 10усеченный конус. Конический участок

11 втулки 9 охватывает концевой участок защитной трубы. Оба конуса 10 и

11 имеют кольцевые наружные разметочцилиндра расположены конусы с кольцевыми разметочными бороздками 3 и направленными в разные стороны вер- шинами. Узел ввода можно использовать одновременно для уплотнения кабеля и защитной трубы, что создает удобство в эксплуатации и обеспечивает снижение трудозатрат. 2 з.rr. ф-лы, 2 ил. ные бороздки 12. Между конусом 10 и втулкой 9 выполнен корпус 13 с наружной кольцевой канавкой для закрепления устройства в оболочке электрооборудования 6.

Узел ввода используется следующим образом.

В зависимости от сечения кабеля вершины внутреннего конуса 1 и наружного конуса 2 отрезают по соответствующим кольцевым бороздкам 3 (фиг. 1) . Затем устройство устанавливают таким образом, что конец разделанного кабеля 7 помещается во внутреннем конусе 1, а конец защитной трубы 8 — в наружном конусе 2.

Само устройство кольцевой канавкой 5 укрепляют по кромке отверстия в оболочке оборудования 6. Узел ввода по варианту 1 предназначен для использования в тех случаях, когда расстояние от оболочки шкафа до электрооборудования, размещенного в нем, очень мало. В остальных случаях используется узел ввода по варианту 2, а именно когда конус 10 (фиг. 2) может разместиться между оболочкой 6 и электрооборудованием. Перед установкой узла ввода по варианту 2 конусы

10 и 11 обрезают по разметочным кольцевым бороздкам 12 в соответствии с диаметрами кабеля 7 и защитной трубы

8, после чего узел ввода укрепляют по кромке отверстия в оболочке оборудования 6, а затем разделанный кабель 7 вводят в конус 1О, а защитную трубу размещают в конусе 11.

В сравнении с известными предлагаемый узел ввода обеспечивает экономию за счет снижения трудоемкости изготовления изделий на заводе, снижения трудоемкости при их использовании на монтаже, а также за счет замены материалов, 1 ° Узел ввода, содержащий корпус, предназначенный для закрепления на оболочке электрооборудования и выполненный с ним за одно целое уплотнительный элемент в виде усеченного конуса, меньшее основание которого охватывает кабель, о т л и ч а юшийся тем, что, с целью упрощения конструкции при вводе кабеля, проложенного в защитной трубе, он снабжен вторым уплотнительным элеСоставитель Б.Серегин

Редактор В.Данко Техред М.Ходанич Корректор В.Кабацнй

Заказ 558 Тираж 409 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 1555756 6

Ф о р м у л а и s о б р е т е н и я ментом в виде втулки, имеющей конический участок, выполненным за одно целое с корпусом и с меньшим диаметром, охватывающим концевой участок защитной трубы.

2. Узел по п. 1, о т л и ч а юшийся тем, что уплотнительные элементы расположены по одну сторону корпуса

3. Узелпоп. 1, отличаюшийся тем, что уплотнительные элементы расположены по разные стороны корпуса.
