Реферат



Изобретение относится к электротехнике. Цель изобретения - стабилизация тормозного момента. Электродинамический тормоз содержит коаксиально расположенный статор 1 с обмотками 2 возбуждения, размещенными на основных полюсах 3, полностью охватывающих по длине активную часть ротора, дополнительные полюса 4 с управляющими обмотками, сдвинутые относительно основных на 90 эл. град. и расположенные в лобовой части ротора 6 с продольными прорезями, шаг которых равен полюсному делению. 4 ил.

союз ССВетсних соц1Алистичесних

РЕСПУБЛИК (191 01) Ai (5l)5 Н 02 К 49/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCH0MV СВИДЕТЕЛЬСТВУ

Фцг.1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО иэОБРетениям и ОтнРытиям

flpH Гннт сссР (21) 4272951/24-07 (22) 25.05.87 .(46) 07.04.90. Бюл. У 13 (71) Уфимский авиационный институт им.Серго Орджоникидзе (72) И.Х.Хайруллии, Ф.P.Èñìàãèëîâ, В.И.Ивашин и А.В.Меркулов (53) 621.313(088.8) (56) Авторское свидетельство СССР

У 426289, кл. Н 02 К 49/02, 1972.

Авторское свидетельство СССР

В 686127, кл. Н 02 К 49/04, 1974. (54) ЭЛЕКТРОДИНАМИЧЕСКИЙ ТОРМОЗ

2 (57) Изобретение относится к электротехнике. Цель изобретения — стабилизация тормозного момента. Электродннамический тормоз содержит коаксиально расположенный статор 1 с обмотками 2 возбуждения, размещенными на основных полюсах 3, полностью охватывающих по длине активную часть ротора, дополнительные полюса 4 с.управляющими обмотками, сдвинутые относительно основных на 90 эл.град. и расположенные в лобовой части ротора 6 с продольными прорезями, шаг которых равен полюсному делению. 4 ил.

1555777

Изобретение относится к электрическим машинам, а именно к электродинамическим тормозам, и может быть использовано в автоматизированном электроприводе, а также в системах автоматики для гашения энергии движущихся масс.

Цель изобретения - стабилизация тормозного момента при увеличении скорости вращения сверх критической.

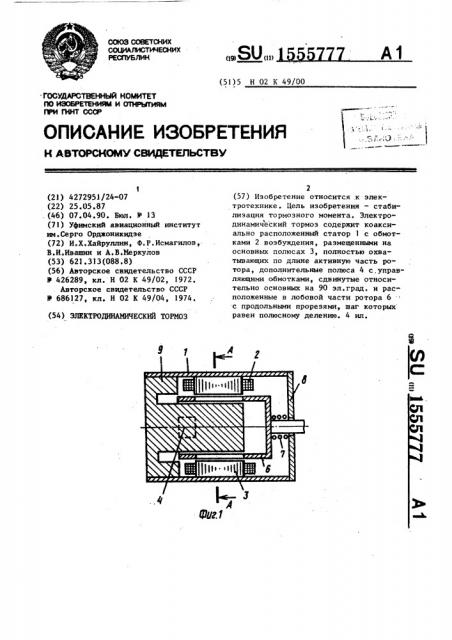

На фиг.1 изображен злектродинамический тормоз, общий вид; на фиг.2разрез А-А на фиг.1 на фиг.З и 4зависимости тормозного момента и осе- 5 ваго усилия от скорости вращения.

Электродинамический тормоз содержит статор 1 с обмотками 2 возбуждения, размещенными на основных полюсах

3, и сдвинутые по окружности на 90 эл.град. и разнесенные в осевом направлении дополнительные полюса 4 с управляющими обмотками 5, консольно установленный на валу ротор б в виде полого стакана из немагнитного элек- 25 тропроводящего материала с продольными прорезями, шаг которых равен полюсному делению, который жестко закреплен к одному концу пружины 7, а второй конец пружины закреплен к упо30 ру 8, Т-образный в продольном сечении магнитопровод 9, закрепленный узкой частью в корпусе со стороны, противоположной валу ротора, а широкая его часть размещена внутри ротора между обеими частями, напротив консольного торца ротора выполнен осевой зазор, превышающий толщину ротора.

Тормоз работает следующим образом.

Выходной конец вала тормоза жестко связан с объектом торможения в радиальном направлении и свободно перемещается в аксиальном направлении.

При работе привода полый ротор враща- 4 ется со скоростью объекта торможения. . При включении в рабату тормоза на обмотки 2 возбуждения и управляющие обмотки 5 подается постоянное напряжение. При этом в результате взаимодействия радиальной составляющей вихревых токов, наведенных в полом роторе, и магнитного поля в воздушном зазоре возникает тормозной момент. В случае, если скорость вращения вала больше скорости с7к {фиг.З), то оседая сила Р„(@иг.4), создаваемая аааимодействием магнитного поля полюсов и тангенциальной составляющей вихревых токов, становится больше силы упругости пружины 7, и ротор втягивается в осевой зазор Т-образного в продольном сечении магнитопровода 9, что ведет к достижению М при больмакс шой критической скорости (.

kPi

Электродинамический тормоз обладает способностью поддержания тормозного момомента при увеличении скорости вращения свыше Мк и повышенньи тормозным моментом при скоростях, больших Q

Формула изобретения

Электродинамический тормоз, содержащий коаксиально расположенные в корпусе статор с основными н дополнительными полюсами с обмотками, оси которых сдвинуты на 90 эл.град., а основные и дополнительные полюса разнесены в осевом направлении, консольно установленный на валу ротор в виде полого стакана из немагнитного электропроводящего материала с продольными прорезями, шаг которых равен полюсному делению, о т л и ч аю шийся тем, что, с целью стабилизации тормозного момента, тормоз снабжен Т-образным в продольном сечении магнитопроводом, закрепленным узкой частью в корпусе со стороны, противоположной валу ротора, а широкая его часть размещена внутри ротора между обоими частями, напротив консольного торца ротора выполнен осевой зазор, превышающий толщину ротора, подпружиненного на стороне вала, длина основных полюсов выполнена равной длине прорезей, а дополнительные полюса размещены sa прорезями над вылетом ротора со стороны, противоположной валу.

1555777

Оюг

Фи.З
