Реферат



Изобретение относится к радиотехнике и связи. Цель изобретения - увеличение равномерности спектра. Автогенератор случайных сигналов содержит источник накачки в виде управляемого по частоте автоколебательного блока 1, катушку 2 индуктивности, г-р 3, выполненный из эл-та 6 с отрицательным сопротивлением и LC-колебательного контура, образованного катушкой 4 индуктивности и нелинейным конденсатором 5, а также эл-т 7 связи. Цель достигается за счет обеспечения управления частотой автоколебательного блока 1 по случайному закону. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSU ÄÄ 1555804 (51) 5 Н 03 В 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4399736/24-09 (22) 26.01.88 (46) 07.04.90. Бюл. М 13 (71) Саратовский филиал Института радиотехники и злектроники АН СССР (72) В.В.Астахов, Б.П.Безручко, А.П.Краснобаев, В.И.Пономаренко, Е.П.Селезнев и А.Г.Сурнин (53) 621.373.43 (088.8) (56) Заездный А.М., Кушнир В.Ф., Ферсман Б.А. Теория нелинейных электрических цепей. — М. : Связь, 1986, с. 376.

Авторское свидетельство СССР

Ф 698118, кл. Н 03 В 29/00, 23.03,78.

2 (54) АВТОГЕНЕРАТОР СЛУЧАЙНЫХ СИГНАЛОВ (57) Изобретение относится к радиотехнике и связи. Цель изобретения увеличение равномерности спектра. Ав" тогенератор случайных сигналов содержит источник накачки в виде управляемого по частоте автоколебательного блока 1, катушку 2 индуктивности, r-p 3, выполненный из эл-та 6 с отрицательным сопротивлением и LC-колебательного контура, образованного катушкой 4 индуктивности и нелинейным конденсатором 5, а также эл-т 7 связи. Цель достигается за счет обеспечения управления частотой автоколебательного блока 1 по случайному закону. 1 ил.

l 555804 изменение частоты управляемого по частоте автоколебательного блока 1 по случайному закону, что способстлует появлению дополнительных комбинационных частот и частот гармоник в спектре случайного сигнала. Таким образом, управление частотой по случайному закону обеспечивает увеличение равномерности спектра случайного сигнала автогенератора случайных игналов.

Формула изобретения

Составитель А.Стомахин

Редактор И.Шмакова Техред М.Дидык Корректор Н.Ревская

Заказ 560 Тираж 651 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Изобретение относится к радиотехнике и связи, измерительной технике и может быть использовано при иссле— дованиях различных систем методами статистических испытаний.

Цель изобретения — увеличение равномерности спектра.

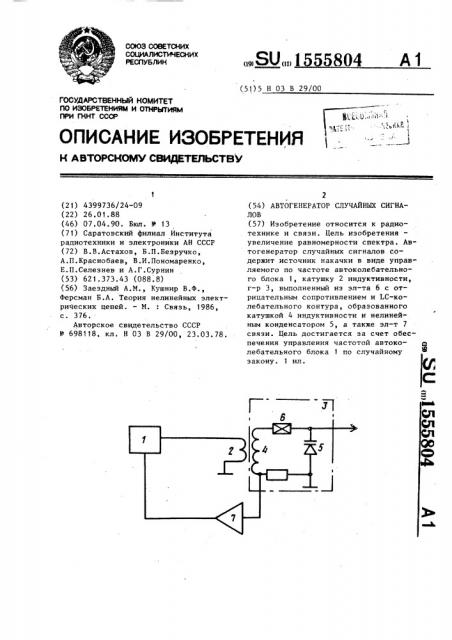

На чертеже представлена структурная электрическая схема автогенератора случайных сигналов.

Автогенератор случайных сигналов содержит управляемъй по частоте авколебательный блок 1, катушку 2 индуктивности, генератор 3, выполненный в виде ЬС-колебательного контура, образованного катушкой 4 индуктивности и нелинейным конденсатором 5, и элемента 6 с отрицательным сопротивлением, а также элемент 7 связи. 20

Автогенератор работает следующим образом.

Наличие подключенного к управляемому по частоте автоколебательному блоку 1 через катушку 2 индуктивнос" 25 ти LC-колебательного контура обеспечивает автоколебательный режим рабо" ты автогенератора случайных сигналов. При этом нелинейный конденсатор 5 и элемент 6 с отрицательным сопротивле- 30 нием обеспечивает .стохастизацию автоколебательного режима работы автогенератора случайных сигналов. Наличие элемента 7 связи обеспечивает

Автогенератор случайных сигналов, содержащий источник накачки, генератор, выполненный в виде LC-колебательного контура и элемента с отрицательным сопротивлением, катушку индуктивности, которая включена между выходом источника накачки и общей шиной и индуктивно1связана с катушкой индуктивности LC-колебательного контура, отличающийся тем, что, с целью увеличения равномерности спектра, источник накачки выполнен в виде управляемого по частоте автоколебательного блока, между

LC-колебательным контуром и входом управления по частоте автоколебательного блока включен элемент связи, а конденсатор LC-колебательного контура выполнен нелинейным.
