Устройство для сенсорного включения тиратронов

Устройство для сенсорного включения тиратронов

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано в устройствах ввода и вывода информации. Целью изобретения является повышение электробезопасности оператора за счет уменьшения тока через него, достигаемое введением развязывающего трансформатора 8 и конденсатора 9. Устройство содержит тиратрон 1, резисторы 2 и 3, накопительный конденсатор 4, выпрямительный диод 5, фазную шину 6 сети переменного напряжения, общую шину 7, развязывающий трансформатор 8 и конденсатор 9, емкость которого составляет C<SB POS="POST">Z</SB>Σ*9810 C<SB POS="POST">Z</SB>, где C<SB POS="POST">Z</SB> - емкость тела оператора относительно земли. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SUÄÄ 1555850 A1

Щ)5 H 03 K 17/945

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОВРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 4405447/24-21 (22) 01. 03.88 (46) 07.04.90. Бюл. I 13 (71) Ленинградский электротехнический институт им. В.И. Ульянова (Ленина) (72) В.С. Коваленко, С.М. Рожков и В.А. Степанов (53) 621,374,2(088,8) (56} Авторское свидетельство СССР

И 1285588, кл. H 03 K 17/945, 1987. (54) УСТРОЙСТВО ДЛЯ СЕНСОРНОГО ВКЛОЧЕНИЯ ТИРАТРОНОВ (57) Изобретение относится к импульсной технике и мбжет быть использова"

2 но в устройствах ввода и вывода информации. Целью изобретения является повышение электробеэопасности оператора за счет уменьшения тока через него, достигаемое введением раэвяэывающего трансформатора 8 и конденсатора 9. Устройство содержит тиратрон резисторы 2 и 3, накопительный конденсатор 4, выпрямительный диод 5, фаэную шину 6 сети переменного напряжения, общую шину 7, развязывающий трансформатор 8 и конденсатор 9, емкость которого составляет С -С + 1ОС где С - емкость тела оператора относительно земли. 1 ил.

1555850

Изобретение относится к импульсной технике и может быть использовано в устройствах ввода и вывода информации.

Целью изобретения является повыше" ние электробезопасности за счет уменьшения электрического тока, протекающего через оператор, достигаемое введением ра звя зывающего трансформатора и дополнительного конденсатора.

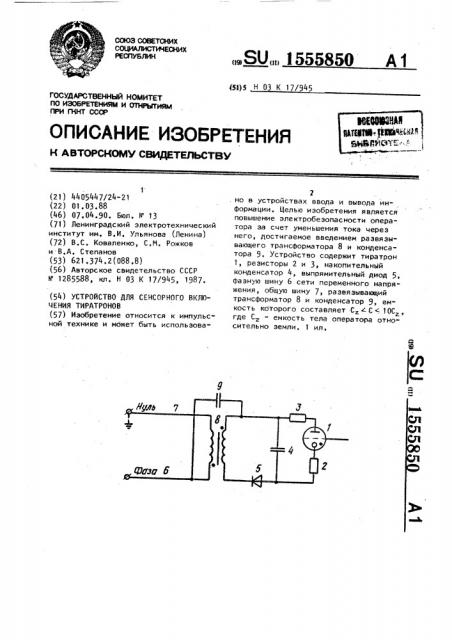

На чертеже приведена электрическая функциональная схема устройства.

Устройство для серсорного включения тиратронов содержит тиратрон I, первый и второй резисторы 2 и 3 соответственно, образующие анодную и катодную цепи тиратрона 1, накопительный конденсатор 4, выпрямительный диод 5, составляющий однополупериодный выпрямитель, фазный провод 6 сети переменного тока и нулевой провод

7, развязывающий трансформатор 8 и дополнительный конденсатор 9.

Устройство работает следующим образомм.

До прикосновения к сеточному выводу тиратрона 1 напряжение на нем недостаточно для возникновения разряда, поэтому тиратрон 1 заперт. При прикосновении пальца к сеточному выводу в устройство вносится собственная емкость тела человека по отношению к земле. Возникает замкнутая цепь переменного тока: фазный провод 6 сети переменного тока - конденсатор 9 - анод-З5 ная цепь тиратрона (второй резистор

3} - емкость анодно-сеточного проме" жутка тиратрона - емкость человека

С и "земля". В результате на сетке тиратрона 1 наводится переменное нап- ряжение с частотой сети, под действием которого происходит пробой проме" жутков анод-сетка и сетка-катод, В цепи сетки возникает пульсирующий ток подготовительного разряда,.обеспечи- 45 вающий подготовку зажигания по основ" ному промежутку анод-катод. Тиратрон

1 переходит в состояние "Включено !.

При одновременном касании сетки тиратрона 1 и какого-либо заземленно- 50

ro предмета ситуация повышенной опас" . ности в этой схеме не возникает, поскольку источник постоянного напряжения электропитания тиратрона 1 не име" ет гальванической связи с землей и 55 постоянный ток, обусловленный высоким сеточным потенциалом, через тело человека не протекает. Переменный ток, . обусловленный высоким напряжением сети, ограничивается комплексным сопро" тивлением цепи фаза-человек и, в пер" вую очередь, емкостным сопротивлением дополнительного конденсатора 9

Z с=(ЗСЭ где 4) — частота напряжения сети; Семкость конденсатора 9.

Для сохранения сенсорной чувствительности тиратрона 1 в этой схеме необходимо выполнение условия С > С

Z1 где С вЂ” емкость тела оператора по отношению к земле. При этом уровень

U наведенного на сетке тиратрона 1 напряжения определяется выражением (1) ° ви экв.

U (1)

Свх + Сви экв где С „- входная емкость тиратрона 1, определяемая ем кост ью промежут ка а нодсетка с учетом емкости монтажа

С Cz.

С внэкв C+ C

2.

Учитывая, что типичное значение собственной емкости человека порядка

70 пф, эффективное значение тока короткого замыкания > протекающего через тело человека в предлагаемом устройстае, составляет в этом случае пренебрежимо малую величину (единицы микроампер).

Выполнение второго условия С (1ОС необходимо для сохранения высокой электробезопасности,. поскольку при . десятикратном увеличении емкости конденсатора 9 по отношению к емкости

С> ток короткого замыкания достигает нес коль ких pеся т ков ми кроа м пер .

Формула и зобретения

Устройство для сенсорного включения тиратроноа, содержащее сенсорную площадку, тиратрон тлеющего разряда, фазную шину сети, общую шину, первый и второй резисторы, выпрямительный диод и накопительный конденсатор, первый вывод которого соединен с анодом выпрямительного диода и через первый резистор." с катодом тиратрона тлеющего разряда, о т л и ч а ю щ е е с я тем, что, с целью повышения электро-: безопасности оператора, в него введены развязывающий трансформатор и дополнительный конденсатор, подключенный между фазными выводами первичной

Составитель Е. Бреславец.

Техред М. Ходанич Корректор Т. Иалец

Редактор Г. Гербер

Заказ 562 Тираж 667 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101

5 1555850

6 и вторичной обмоток развязывающего тлеющего разряда, сетка которого подтрансформатора, первичная обмотка ко- ключена к сенсорной площадке, катод торого подключена фазным выводом к выпрямительного диода подключен к фазной шине сети, а вторым выводом - второму выводу развязывающего транск общей шине, фазный вывод вторичной форматора, причем емкость С дополниобмотки подключен к второму выводу тельного конденсатора составляет накопительного конденсатора и через С (С 10С, где С - емкость тела второй резистор - к аноду тиратрона оператора относительно общей шины.
