Реферат



Изобретение относится к телевидению. Цель изобретения - упрощение устройства. Сканирующее устройство содержит вращающийся барабан 1, плоские зеркала 2 строчной развертки, объектив 3, плоское отклоняющее зеркало 4, фотоприемник 5, вращающийся кулачок 6 и рычажная система 7. Излучение от наблюдаемых с помощью объектива 3 объектов, отразившись от зеркала 4 и зеркала 2, осуществляющего строчную развертку, фокусируется на фотоприемнике 5. В процессе своего движения зеркало 2, расположенное на внутренней поверхности барабана 1, осуществляет поэлементную передачу (развертку) строки изображения наблюдаемых объектов на фотоприемник 5. Для получения кадровой развертки зеркало 4 выполняют качающимся, т.е. закрепляют шарнирно и связывают с кулачком 6 с помощью системы 7. Цель достигается за счет исключения конденсора и корректирующих линз. При этом сохраняется точность фокусировки в процессе развертки изображения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОРИА ЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1555914 (51) 5 Н 04 > 5/33

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

3ЫИИЗЫ3

ПАННТН0- ИБННКМЯ

Б БГ1ИОТЕНА (54) СКАНИРУЮЩЕЕ УСТРОЙСТВО иг.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

rlPM ГННТ СССР

1 (21) 4217383/24-09 (22) 30.03.87 (46) 07.04.90. Бюл. II 13 (71) Специальное конструкторско-технологическое бюро с опытным производством Минского плодоовощного промышленного объединения Госагропрома

БССР (72) В.Н.Малиновский и В.Ф.Лапко (53) 621 397.6 (088.8) (56) Авторское свидетельство СССР и 1062896, кл. Н 04 И 5/33, 1980. (57) Изобретение относится к телевидению. Цель изобретения - упрощение устройства. Сканирующее устройство содержит вращающийся барабан 1, плоские зеркала ? строчной развертки, объектив 3, плоское отклоняющее зер2 кало 4, фотоприемник 5, вращающийся кулачок 6 и рычажную систему 7. Излучение от наблюдаемых с помощью объектива 3 объектов, отразившись от зеркала 4 и зеркала 2, осуществляющего строчную развертку, фокусируется на фотоприемнике 5. В процессе своего движения зеркало 2, расположенное на внутренней поверхности барабана 1, осуществляет поэлементную передачу (развертку) строки изображения наблюдаемых объектов на фотоприемник 5.

Для получения кадровой развертки зеркало 4 выполняют качающимся, т.е. закрепляют шарнирно и связывают с кулачком 6 с помощью системы 7. Цель достигается за счет исключения кон- 3 денсора и корректирующих линз. При этом сохраняется точность фокусиров- %Ф Ф ки в процессе развертки изображения. p ил.

15559

Изобретение относится к телевидению, в частности к устройствам инфракрасной техники, и предназначено для использования в тепловизорах различного назначения.

Цель изобретения — упрощение устройства за счет исключения конденсора и корректирующих линз и сохранение точности фокусировки в процессе развертки изображения.

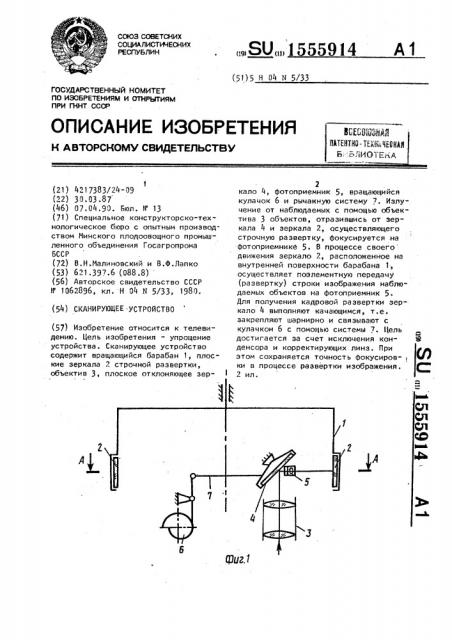

На фиг. 1 представлена принципиальная оптическая схема сканирующего устройства, на фиг. 2 - сечение A-А на фиг. 1.

Сканирующее устройство содержит вращающийся барабан 1, плоские зер-. кала 2 строчной раз верт ки, объектив

3, плоское отклоняющее зеркало 4, фотоприемник 5, вращающийся кулачок 6 и рычажную систему 7. Дополнительно изображены (фиг. 2) плоскость изображения объектов 8, парабола 9, аппроксимирующая кривизну участка рабочего хода плоского зеркала строчной 25 развертки, и ее фокус (F) 1Э.

Устройство работает следующим обра зом.

Излучение от наблюдаемых объектов с помощью объектива 3 (фиг. 1, 2), отразившись от плоского отклоняющего зеркала 4, и очередного плоского зеркала 2, осуществляющего строчную развертку, фокусируется на фотоприемнике 5. В процессе своего движения очередное плоское зеркало 2, расположенное на внутренней поверхности вращающегося барабана 1, осуществляет поэлементную передачу (развертку) строки изображения наблюдаемых объектов на фотоприемник 5, при этом плоскость изображения объектов 8

14 4 (фиг. 2) проходит через фокус (F) 10 параболы 9, аппроксимирующей кривизну участка рабочего хода плоского зеркала 2.

При необходимости, для получения кадровой развертки, плоское отклоняющее зеркало 4 выполняется качающимся, т.е. закрепляется шарнирно и связывается с вращающимся кулачком 6 с помощью рычажной системы 7.

Формула изобретения

Сканирующее устройство, содержащее объектив, фотоприемник, плоское отклоняющее зеркало, размещенное внутри развертывающего элемента, выполненного в виде вращающегося барабана, на внутренней поверхности которого установлены плоские зеркала строчной, развертки, которые образуют многогранник, при этом плоское отклоняющее зеркало строчной развертки и фотоприемник последовательно расположены на одной оптический оси, причем оптическая ось на участке плоское отклоняющее зеркало - плоское зеркало строчной развертки перпендикулярна оси вращения развертывающего элемента, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства за счет исключения конденсора и корректирующих линз, оптическая ось на участке объектив — плоское отклоняющее зеркало расположена эксцентрично оси вращения развертывающего элемента, причем Фотоприемник установлен в фокусе параболы, аппроксимирующей кривизну участка рабочего хода плоского зеркала строчной развертки.

1555914

1Î

Составитель В. Земля нухин

Редактор Н.Гулько Техред Л,Олийнык Корректор М.Максимишинец

Заказ 566 Тираж 531 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035I Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101
