Устройство для штабелирования листов древесностружечных плит или фанеры

Устройство для штабелирования листов древесностружечных плит или фанеры

Иллюстрации

Показать все

Реферат



Изобретение предназначено для штабелирования листов, например древесностружечных плит, фанеры или прочих подобных листов, предварительно распиленных на поперечнопильном станке, в котором пакеты разрезанных на определенные размеры листов 1 подаются и штабелируются после их распиловки на подъемно-опускном столе участка штабелирования с конечным образованием штабелей заданного габарита. Цель изобретения - повышение качества штабелирования. Устройство содержит механизм 3 подачи, который обеспечивает перемещение листов на подъемно-опускной стол участка штабелирования. Механизм 3 подачи снабжен промежуточным приемным органом, имеющим приемную площадку 5 с продольными пазами, на которую пакеты листов 1 подаются с помощью толкателя 7. Толкатель совершает движения вдоль горизонтальных рельсовых направляющих 6 и дальше от приемной площадки 5 на подъемно-опускной стол участка 4 штабелирования. При этом промежуточный приемный орган снабжен прокладками-рейками 8, которые располагаются параллельно направлению движения пакета листов и способствуют передаче пакетов листов с приемной площадки 5 на подъемно-опускной стол участка штабелирования или на верхнюю часть штабеля. Эти прокладки-рейки размещаются в продольных пазах приемной площадки, могут оттягиваться и вновь устанавливаться на приемной площадке 5 в исходное положение для выполнения операции транспортировки следующего пакета листов. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИЛЛИСТИЧЕСНИХ

РЕСПУБЛИК

O9) (Il) (51) 5 В 65 G 57/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21 ) 420 24 57/23-1 1 (22) 10.04.87 (31) 861543 (32) 11.04.86 (33) (46) 07 04.90. Бюл. п 13 (71) Ой Рауматик АБ (FE) (72) Пер Арно Яатинен (FE) ,(53) 621.798.4(088.8) ,(56) Авторское свидетельство СССР N 1326516, кл. В 65 G 57/02, 1985

2 (54) УСТРОЙСТВО ДЛЯ ШТАББЛИРОВАНИЯ

ЛИСТОВ ДРЕВЕСНО-СТРУЖЕЧНЫХ ПЛИТ ИЛИ

ФАНЕРЫ (57) Изобретение предназначено для штабелирования листов, например древесно-стружечных плит, фанеры или прочих подобных листов, предварительно распиленных на поперечнопильном станке, в котором пакеты разрезанных на определенные размеры листов 1 подаются и штабелируются после их распи1556535

15 ловки на подъемном опускном столе участка штабелирования с конечным образованием штабелей заданного габарита. Цель изобретения — повышение качества штабелирования. Устройство содержит механизм 3 подачи, который обеспечивает перемещение листов на подъемно-опускной стол участка штабелирования . Механизм 3 подачи снабжен промежуточным приемным органом, имеющим приемную площадку 5 с продольными пазами, на которую пакеты листов подаются с помощью толкателя 7.

Толкатель совершает движения вдоль горизонтальных рельсовых направляющих б и дальше от приемной площадки 5 на

Изобретение относится к устройству для штабелирования листов древесностружечных плит, фанеры или прочих подобных листов после их разрезания 25 на поперечнопильном станке, в котором пакеты предварительно разрезанных

C на определенные размеры листов подаются и штабелируются на подьемном столе участка штабелирования в штабели заранее установленного размера, Цель изобретения - повышение ка-. чества штабелирования.

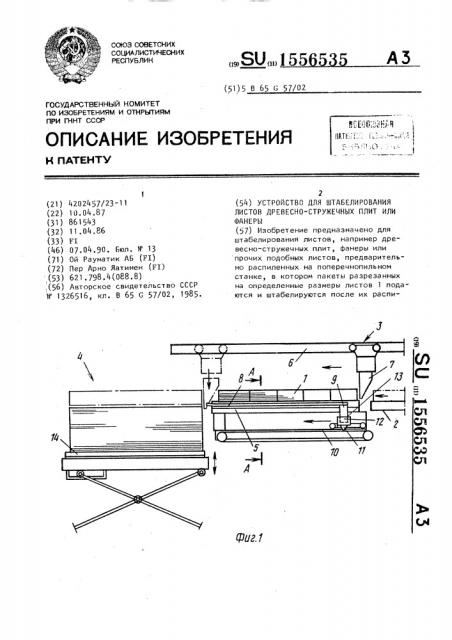

На фиг. 1 изображено устройство для штабелирования листов, вертикальный разрез; на фиг. 2 - разрез А-А

35 на фиг. 1; на фиг. 3 - промежуточный стол, вид сверху.

Пакеты листов 1 перемещаются от станины пильного станка 2 с помощью механизма 3 подачи пачек листов на . подьемно-опускной стол участка штабелирования. Механизм 3 подачи,, снабжен промежуточным приемным органом с приемной площадкой 5, над которой размещены неподвижные горизонтальные рельсовые направляющие 6 и толкатель 7, закрепленный вертикально на тележке, установленной на нап" равляющих 6, Приемная площадка 5 снабжена Г-образными прокладками-рейками 8, горизонтальные участки которых располагаются параллельно направлению смещения пакета листов 1, а их вертикальные участки 9 обращены сво55 бодными концами вниз.

Под приемной площадкой 5 параллельно горизонтальным рельсовым направ. ляющим б размещены другие рельсовые подъемно-опускной стол участка 4 штабелирования. При этом промежуточный приемный орган снабжен прокладкамирейками 8, которые располагаются параллельно направлению движения пакета листов и способствуют передаче пакетов листов с приемной площадки 5 на подъемно-опускной стол участка штабелирования или на верхнюю часть штабеля. Эти прокладки-рейки размещаются в продольных пазах приемной площадки, могут оттягиваться и вновь устанавливаться на приемной площадке 5 в исходное положение для выполнения операции транспортировки следующего пакета листов. -1 з.п. ф-лы, 3 ил. направляющие 10 на которых установлена другая тележка 1! для реек ° Прокладки-рейки свободными концами вертикальных участков 9 прикреплены к тележке 11, Прокладки-рейки 8 имеют направленные вниз шипы 12, которые плотно входят в вертикальные гнезда 13 той же формы, выполненные в тележке 11.

Прокладки-рейки 8 представлены тонкими пластмассовыми рейками или плоскими, покрытыми стержнями, которые еще до момента смещения пакетов листов перемещаются по параллельным транспортным роликам 14 подьемного стола участка 4 штабелирования. Приемная площадка 5 состоит из покрытых пластиком квадратных трубок, располагаемых параллельно направлению движения, причем между этими трубками свободно перемещаются прокладки-рейки 8.

Устройство работает следующим образом.

После вхождения пакета листов в переднюю часть толкателя 7 включается привод тележки толкателя и последний проталкивает пакет листов 1 на площадку 5, после чего включается привод тележки 11 для реек и пакет листов проталкивается дальше в верхнюю точку штабеля на подьемном столе участка 4 штабелирования, откуда толкатель 7 передает пакет листов дальше на штабель. После прекращения движения тележки толкателя 7 толкатель, который на нижнем своем конце имеет гребенксобразную форму, несколько опускается вниз в промежутки между прокладками-рейками 8 и выступает в ка1556535 чест ве упора, когда прокладки-рейки оттягиваются назад к приемной площадке 5. Подъемный стол участка 4 штабелирования опускается и в штабеле размещается следующий пакет листов. Штабепирование продолжается до тех пор, пока не образован штабель заданных га баритов. После этого законченный штабель т ра нспорт ирует ся с подъемного стола и подается, например, на линии частичного штабелирования и упаковки.

Формула изобретения

1. Устройство для штабелирования листов древесно-стружечных плит или фанеры, поступающих пачками от поперечнопильного станка после «х распиловки, содержащее механизм подачи пачек листов, включающий в себя установленную на неподвижных горизонтальных рельсовых направляющих приводную тележку с закрепленным на ней вертикально толкателем, подъемно-опускной стол для приема пачек листов и размещенный под горизонтальными рельсовыми направляющими промежуточный приемный орган, включающий в себя закрепленные на другой приводной тележке, установленной на других параллельных первым рельсовых направляющих с возможностью размещения над подъемноопускным столом параллельно последним ! вильчатые прокладки-рейки, о т л и ч а юще ес я тем, что, с цепью повышения качества штабелированил, промежуточный орган снабжен стационарно установленной между механизмом подачи и подъемно-опускным столом по ходу перемещения пачек листов приемной площ адкой, выполненной с ориентированными по направлению движения вильчатых прокладок-реек пазами, под которой размещены вторые направляющие, вильчатые прокладки-рейки выполнены

Г-образными и закреплены на второй приводной тележке свободными концами вертикальных участков с размещением плоскости горизонтальных участков реек ниже плоскости опорной площадки с возможностью их захода в упомянутые

20 пазы и взаимодействия с несущей поверхностью подъемно-опускного стола и верхней поверхностью штабеля, а толкатель представляет собой гребенку, связанную горизонтальной планкой

25 с тележкой с возможностью вертикального перемещения и прохода зубьев между вильчатыми прокладками-рейками.

?. Устройство по и. 1, о т л и ч аю щ е е с я тем, что вторая приводЗр ная тележка выполнена с вертикальными гнездами для размещения в них свободных концов вертикальных участков

Г-образных вильчатых прокладок-реек с возможностью съема последних.
