Устройство для очистки корнеклубнеплодов от примесей

Устройство для очистки корнеклубнеплодов от примесей

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для отделения корнеклубнеплодов от примесей. Цель изобретения - повышение степени очистки корнеклубнеплодов. Устройство для очистки корнеклубнеплодов содержит приспособления для загрузки 1 и выгрузки 2, цилиндрический кожух 3 с решеткой 4 в нижней части, поперечные пальцевые барабаны 5,6 и продольные барабаны 9, вращающейся шнек 10 с приводом 11. Корнеклубнеплоды, попадая через приспособление 1 в кожух 3, перемещаются шнеком 10 к выходу. В процессе перемещения они обрабатываются очистительными элементами-барабанами 5,6,9. Примеси при этом удаляются через решетку 4. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

ЬОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1 556568 (51) 5 А 01 D 33 08, А 23 N 12/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1

Х А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

2 к устройствам для отделения корнеклубнеплодов от примесей. Цель изобретения повышение степени очистки корнеклубнеплодов. Устройство для очистки корнеклубнеплодов содержит приспособления для загрузки 1 и выгрузки 2, цилиндрический кожух 3 с решеткой 4 в нижней части, поперечные пальцевые барабаны 5,6 и продольные барабаны 9, вращающейся шнек 10 с приводом 11. Корнеклубнеплоды, попадая через приспособление 1 в кожух 3, перемещаются шнеком 10 к выходу. В процессе перемещения они обрабатываются очистительными элементами-барабанами 5,6,9.

Примеси при этом удаляются через решетку

4. 2 з.п. ф-лы, 3 ил. (21) 4347929/30-15 (22) 22.12.87 (46) 15.04.90. Бюл. № 14 (71) Научно-производственное объединение по животноводческим MBlgHHBM (72) А. С. Клебан и Л. М. Куцын (53) 631.358 (088.8) (56) Авторское свидетельство СССР № 1282844, кл. А 23 N 12/02, 1987.

Авторское свидетельство СССР № 820706, кл. А 01 D 33/08, 1961. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ КОРНЕКЛУБНЕПЛОДОВ ОТ ПРИМЕСЕЙ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1556568

Формула изобретения

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для отделения корнеклубнеплодов от примесей.

Цель изобретения — повышение степени очистки корнеклубнеплодов.

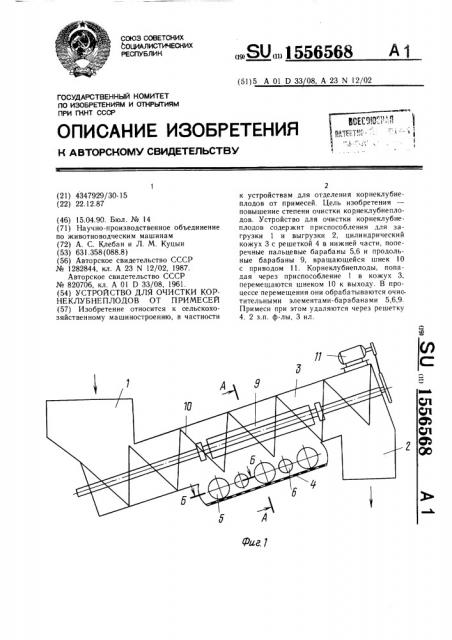

На фиг. 1 схематически показано устройство для очистки корнеклубнеплодов; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1.

Устройство для очистки корнеклубнеплодов содержит приспособление 1 для загрузки и выгрузки 2 очищенных корнеклубнеплодов, цилиндрический кожух 3 с закрепленными на его нижней решетчатой

4 части поперечными пальцевыми барабанами большего 5 и меньшего 6 диаметров, высота пальцев которых чередуется попарно по длине с увеличением 7 или с уменьшением 8 с середины смежных барабанов.

На поверхности кожуха 3 закреплены также продольные 9 эластичные счесывающие пальцевые барабаны, а внутри его установлен вращающийся шнек 10, вращательное движение которого осуществляется от привода 11, который служит также для привода продольных эластичных счесывающих пальцевых барабанов 9. Вращение поперечных эластичных пальцевых барабанов осуществляется с помощью другого известного привода (не показан).

Устройство для очистки корнеклубнеплодов от примесей работает следующим образом.

При работе шнека 10 и барабанов

5,6 и 9 подлежащие очистке корнеклубнеплоды подаются в приспособление 1. Корнеклубнеплоды, попадая в зону вращения шнека 10 перемещаются им в кожухе 3. В процессе перемещения корнеклубнеплодов шнеком 10 происходит предварительное отделение от них почвы и примесей. Далее в зоне очистительных элементов 5,6,9 корнеклубнеплоды подвергаются интенсивному взаимному воздействию, вследствие вращения поперечных 5 и 6 пальцевых барабанов, где корнеклубнеплоды перемещаются с каждого большего 5 на меньший 6 бара5

4 баны и перемещаются волнообразно, то падая, то поднимаясь.

Часть корнеклубнеплодов, попадая на боковую поверхность кожуха 3, подвергается интенсивному воздействию со стороны продольных 9 эластичных счесывающих пальцевых барабанов.

После интенсивной сепарации в зоне очистительных элементов остатки почвы попадают через решетчатую часть 4 кожуха 3 и выводятся.

Интенсификация технологического процесса и улучшение качества очистки корнеклубнеплодов от почвы в предлагаемом устройстве достигается путем полноты использования поперечных барабанов 5 большего и меньшего 6 диаметров, позволяющих охватывать всю поверхность корнеклубнеплодов, подлежащих очистке. Кроме того, число оборотов очистительных элементов вдвое больше числа оборотов шнека.

1. Устройство для очистки корнеклубнеплодов от примесей, содержащее приспособления для загрузки и выгрузки, цилиндрический кожух с закрепленными на его поверхности очистительными элементами и размещенной внутри него вращающийся шнек, отличающееся тем, что, с целью повышения степени очистки корнеклубне плодов, оно снабжено поперечными установочными снизу шнека очистительными элементами, при этом все очистительные элементы выполнены в виде приводных барабанов с эластичными пальцами на их поверхности, причем высота пальцев одного из поперечных барабанов выполнена с уменьшением от середины к краю, смежного с этим барабаном — с уменьшением высоты пальцев.

2. Устройство по п. 1, отличающееся тем, что поперечные барабаны имеют разные диаметры.

3. Устройство по п. 1, отличающееся тем, что передаточное отношение между приводом вращения вальцев барабанов и шнеком равно двум.

1556568

Составитель А. Морозов

Редактор В. Ковтун Тех ред И. Верес Корректор М. Самборская

Заказ 668 Тираж 464 Поди ис ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
