Игла для внутрикостных вливаний

Игла для внутрикостных вливаний

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, в частности к хирургии. Цель - увеличение диффузионной поверхности для вливания раствора. Игла для внутрикостных вливаний содержит трубку 1 с центральным каналом 2, рабочий конец 4 которой имеет режущие кромки и боковые отверстия 8, сообщающиеся с каналом 7, и канюлю 3, причем рабочий конец выполнен в форме четырехгранной пирамиды с трапециевидным поперечным сечением и кольцевой канавкой у основания, при этом боковые отверстия выполнены в канавке, а на одной из граней пирамиды выполнен желоб с режущими кромками, сообщающийся с кольцевой канавкой. 8 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИН (51)5 А 61 В 10/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4349840/28-14 (22) 24. 12.87 (46) 15.04.90. Бюл. № 14 (71) Тартуский государственный университет (72) Ю. Ю. Сависаар (53) 615.473 (088.8) (56) Авторское свидетельство СССР № 100799, кл. А 61 М 5/32. (54) ИГЛА ДЛЯ ВНУТРИ КОСТНЫХ

ВЛИВАНИЙ (57) Изобретение относится к медицине, в частности к хирургии. Цель — увеличение диффузионной поверхности для влива„„ЯЦ„„3556656

2 ния раствора. Чгла для внутрикостных вливаний содержит трубку 1 с центральным каналом 2, рабочий конец 4 которой имеет режущие кромки и боковые отверстия 8, сообщающиеся с каналом 7, и канюлю 3, причем рабочий конец выполнен в форме четырехгранной пирамиды с трапециевидным поперечным сечением и кольцевой канавкой у основания, при этом боковые отверстия выполнены в канавке, а на одной из граней пирамиды выполнен желоб с режущими кромками, сообщающийся с кольцевой канавкой. 8 ил.

1556656

Формула изобретения

Изобретение относится к медицине, в частности к хирургии, и может найти применение в ортопедии, травматологии и хирургической стоматологии для внутрикостных вливаний при проведении внутрикостной анестезии.

Целью изобретения является увеличение диффузионной поверхности для вливания раствора.

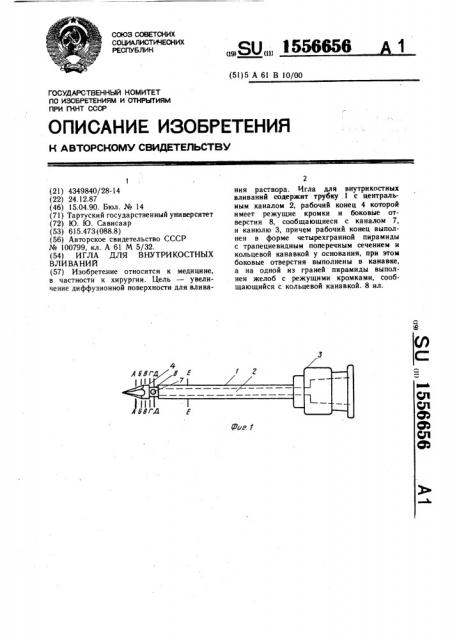

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — рабочий конец 1О устройства; на фиг. 3 — сечение А — А на фиг. 1; на фиг. 4 — сечение Б — Б на фиг. 1; на фиг. 5 — сечение  — В на фиг. 1; на фиг. 6 — сечение à — Г на фиг. 1;

«а фиг. 7 — сечение Д вЂ” Д на фиг. 1; на фиг. 8 — сечение Š— Е на фиг. 1.

Игла для внутрикостных вливаний содержит трубку 1 с центральным каналом 2 и канюлю 3.

Рабочий конец 4 трубки 1 выполнен в форме четырехгранной пирамиды с трапециевидным поперечным сечением. Одна из граней трапеции, примыкающая к большей стороне основания, имеет желоб 5 с режушими кромками 6. У основания пирамиды выполнена кольцевая канавка 7, сообщающаяся с желобом 5. На рабочем конце в кольцевой канавке 7 выполнены боковые отверстия 8, которые сообщаются с осевым каналом 2.

Устройство используют следующим образом. 30

Иглу посредством ка июли 3 подсоединяют к заполненному раствором шприцу.

Рабочий конец 4 внедряют через мягкие ткани в поверхность кости. Затем, надавливая вдоль оси цилиндрической трубки 1, в кости совершают полуобороты иглой в одну или другую сторону.

При недостаточной внедряемости иглы в костную ткань совершают полные обороты в разные стороны.

При достижении необходимой глубины внедрения иглы в костную ткань производят вливание лечебного раствора.

Использование изобретения обеспечивает упрощение процедуры внутрикостных вливаний, так как в результате улучшения внедрения иглы в костную ткань отпадает необходимость применения дополнительных громоздких приспособлений.

Игла для внутрикостных вливаний, содержащая трубку с центральным каналом, рабочий конец которой имеет режущие кромки и боковые отверстия, сообщающиеся с каналом, и канюлю, отличающаяся тем, что, с целью увеличения диффузионной поверхности для вливания раствора, рабочий конец выполнен в форме четырехгранной пирамиды с трапециевидным поперечным сечением и кольцевой канавкой у основания, при этом боковые отверстия выполнены в канавке, а на одной из граней пирамиды выполнен желоб с режущими кромками, сообщающийся с кольцевой ка на в кой.

1556656

Г-/

Е-F

Составитель Г. Фролова

Редактор М. Циткина Техред И. Верес Корректор И. Муска

Заказ 673 Тираж 549 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, 114осква, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !01
