Устройство для разделения проката ломкой

Устройство для разделения проката ломкой

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано в заготовительном производстве машиностроительных предприятий. Цель изобретения - повышение надежности. На ползуне 2 универсального пресса установлен механизм поочередного включения ножа 4 и ломателя 5, выполненный в виде подвижной каретки 3 с закрепленными на ней ножом 4 и ломателем 5. Последние смещены один относительно другого в направлении перемещения каретки 3. 3 ил.

СаЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 В 23 D 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и А BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4401087/25-27 (22) 01.04.88 (46) 15.04.90. Бюл. № 14 (75) В. А. Тимощенко и В. В. Кириловский (53) 621.967 (088.8) (56) Авторское свидетельство СССР № 554094, кл. В 23 D 27/06, 1976.

„„Я0„„1556829 A 1

2 (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ

ПРОКАТА ЛОМКОЙ (57) Изобретение относится к обработке металлов давлением и может быть использовано в заготовительном .производстве машиностроительных предприятий. Цель изобретения — повышение надежности. На ползуне 2 универсального пресса установлен механизм поочередного включения ножа 4 и ломателя 5, вь|полненный в виде подвижной каретки 3 с закрепленными на ней ножом 4 и ломателем 5. Последние смещены один относительно другого в направлении перемещения каретки 3. 3 ил.

1556829

Формула изобретения

Составитель Ю. Филимонов

Редактор Н. Швыдкая Техред И. Верес Корректор А. Обручар

Заказ 681 Тираж 623 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1Ol

Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для разделения проката на мерные заготовки.

Цель изобретения — повышение надежности и упрощение конструкции устройства.

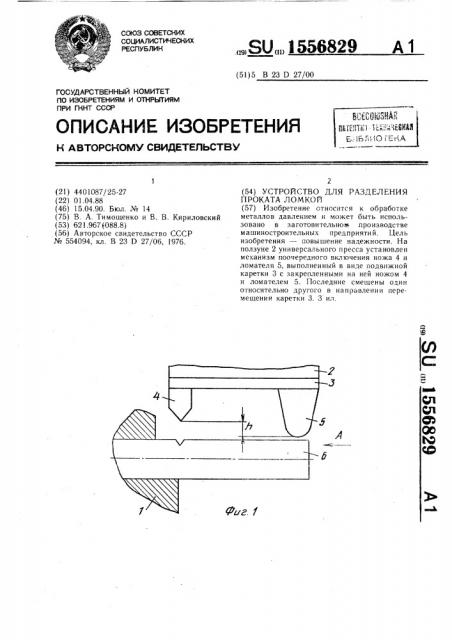

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1(при крайнем левом положении каретки); на фиг. 3 — то же, при крайнем правом положении каретки.

Устройство содержит опорное приспособление 1 и установленную на ползуне

2 универсального пресса каретку 3 с закрепленными на ней ножом 4 и ломателем 5.

Устройство работает следующим образом.

Устройство осуществляет надрезку и отделение заготовки за два хода ползуна пресса., В исходном состоянии ползун поднят, каретка находится в крайнем левом положении (фиг..2) . Прокат 6 устанавливают на опорное приспособление 1, при этом

4 нож 4 расположен над прокатом 6, лома. тель 5 смещен. Далее цикл осуществляется следующим образом. Ползун 2 опускается, нож 4 выполняет концентратор, ползун 1 поднимается, каретка 3 перемещается в крайнее правое положение (фиг. 3), соответственно над прокатом располагается ломатель 5, а нож 4 смещается, ползун

2 опускается, ломатель 5 отламывает заготовку, ползун 2 поднимается, и цикл повто10 ряется.

Устройство для разделения проката ломкой, содержащее опорное приспособление, а также нож и ломатель, кинематически связанные с ползуном пресса, отличающееся тем, что, с целью повышения надежности, оно снабжено кареткой, установленной на ползуне пресса с возможностью перемеще20 ния относительно ползуна, при этом нож и ломатель закреплены на каретке со смещением один относительно другого в направлении перемещения каретки.
