Реферат



Изобретение относится к станкостроению и может быть использовано в качестве многоместного приспособления при механической обработке заготовок с одинаковыми формой и размерами. Цель изобретения - упрощение конструкции с одновременным обеспечением равномерности зажима заготовок. Многоместный зажим содержит основание, на горизонтальную базовую поверхность которого устанавливают заготовки 7. С помощью механизма 3 перемещения планка 5 с упругими звеньями 6 зажимает заготовки между вертикальными базовыми упорами 2 и рабочими поверхностями упругих звеньев 6 усилием, возникающим при деформации звеньев 6. Равномерность зажима заготовок обеспечивается за счет упругих деформаций звеньев 6 и равенства расстояний Г между рабочими поверхностями упругих звеньев и поверхностями вертикальных базовых упоров. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕГ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4397045/25-08 (22) 25.03.88 (46) 15.04.90. Бюл. № 14 (72) В. А. Кораблин (53) 621.791.039 (088.8) (56) Патент Франции № 2571288, кл. В 23 g 3/06, 1986. (54) МНОГОМ ЕСТН Ы Й 3А)КИМ (57) Изобретение относится к станкостроению и может быть использовано в качестве многоместного приспособления при механической обработке заготовок с одинаковыми формой и размерами. Цель изобретения— упрощение конструкции с одновременным

„„SU„„, 1556869 (51)5 В 23 Q 3/06

2 обеспечением равномерности зажима заготовок. Многоместный зажим содержит основание, на горизонтальную базовую поверхность которого устанавливают заготовки 7.

С помощью механизма 3 перемещения планка 5 с упругими звеньями 6 зажимает заготовки между вертикальными базовыми упорами 2 и рабочими поверхностями упругих звеньев 6 усилием, возникающим при деформации звеньев 6. Равномерность зажима заготовок обеспечивается за счет упругих деформаций звеньев 6 и равенства расстояний Г между рабочими поверхностями упругих звеньев и поверхностями вертикальных базовых упоров. 3 ил.

1556869

Формула изобретения

Сост авитель Д. Вл ннов

Редактор И. Касарда Техред И. Верес Корректор С. Черни

Заказ 683 Тираж 667 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 з

Изобретение относится к станкостроению, в частности к конструкциям многоместных приспособлений для закрепления в них заготовок с одинаковой формой и размерами.

Цель изобретения — упрощение конструкции с обеспечением равномерного зажима заготовок.

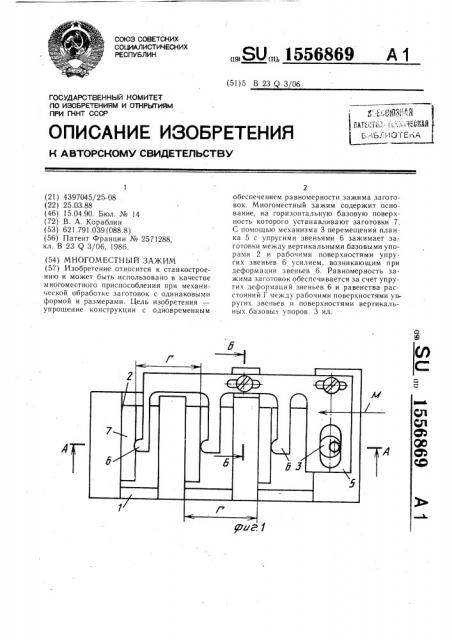

На фиг. 1 показано устройство, вид в плане; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Многоместный зажим содержит основание 1 с вертикальными базовыми упорами 2, эксцентриковый механизм 3 перемещения, направляющие 4, планку 5 с упругими звеньями 6 для зажима последовательно расположенных заготовок 7. Расстояния Г между рабочими поверхностями упругих звеньев 6 равны расстояниям между вертикальными базовыми упорами 2, Установка заготовок в многоместном зажиме производится следующим образом.

Заготовки 7 устанавливаются на горизонтальные базовые поверхности основания 1. Затем с помощью механизма 3 перемещения планка 5 смещается в направлении стрелки М по направляющим 4, в результате чего заготовки 7 зажимаются между вертикальными базовыми упорами 2 и рабочими поверхностями упругих звеньев 6 планки 5 с усилием, возникающим при деформации звеньев. Упругие смещения рабочих поверхностей звеньев 6 могут достигать нескольких миллиметров, что обеспечивает равномерность закрепления заготовок.

Многоместный зажим, содержащий основание, вертикальные базовые упоры и установленные в направляющих с возможностью перемещения зажимные элементы, отличаюгиийся тем, что, с целью упрощения конструкции с обеспечением равномерного зажима заготовок, зажимные элементы выполнены в виде планки с предназначенными

20 для взаимодействия с заготовками упругими звеньями, расстояние между которыми равно расстоянию между вертикальными базовыми упорами.
