Устройство для формирования лесосплавного пучка из пачки бревен

Устройство для формирования лесосплавного пучка из пачки бревен

Иллюстрации

Показать все

Реферат



Изобретение касается лесосплава и относится к устройствам для формирования лесосплавного пучка. Целью изобретения является повышение безопасности работы устройства и ускорение формирования пучка. Устройство для формирования лесосплавного пучка из пачки бревен содержит рассекатель 1 пачки 9 бревен, приспособление для фиксации герметичной емкости, имеющее гибкие связи 7, а в основании рассекателя выполнены упоры 4 для крепления стяжных канатов 5. По торцам рассекателя 1 установлены вертикальные стойки 2, а гибкие связи 7 закреплены на стойках 2 посредством фиксаторов - гребенок 6 с прорезями для гибких связей 7. 3 ил.

союз сонетсних

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК (51)5 В 6 с 6 /20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный кОмитет

ПО ИЗОБРЕТЕНИЯМ И, ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4466211/27-11 (22) 29. 06.88 (46) 15.04.90. Бюл. М 14 (71) Шарьинская сплавная контора Всесоюзного лесопромышленного объединения "Костромалеспром" (72) Н.И. Романов и С.Н. Романов (53) 621.864(088.8) (56) Авторское свидетельство СССР

Ю 1257017, кл. В 65 С 69/20, 1985. (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ЛЕСОСПЛАВНОГО ПУЧКА ИЗ ПАЧКИ БРЕВЕН (57) Изобретение касается лесосплава и относится к устройствам для форми„.SU„„1557035 А 1

2 рования лесосплавного пучка ° Целью изобретения является повышение безопасности работы устройства и ускорение Формирования пучка. Устройство для форми рова ния лесоспла в ного и уч ка из пачки бревен содержит рассекатель

1 пачки 9 бревен, приспособление для фиксации герметичной емкости, имеющее гибкие связи 7, а в основании рассе" кателя выполнены упоры 4 для крепле" ния стяжных канатов 5. По торцам рассекателя 1 установлены вертикальные стойки 2, а гибкие связи 7 закреплены на стойках 2 посредством фиксаторовгребенок 6 с прорезями для гибких свя-

"7 3

1557035

Изобретение относится к лесосплаву, а именно к устройствам для Формирования лесоспла в ного пуч ка .

Цель изобретения - повышение без5 опасности раГ ;и устройства и ускорение формирования пучка.

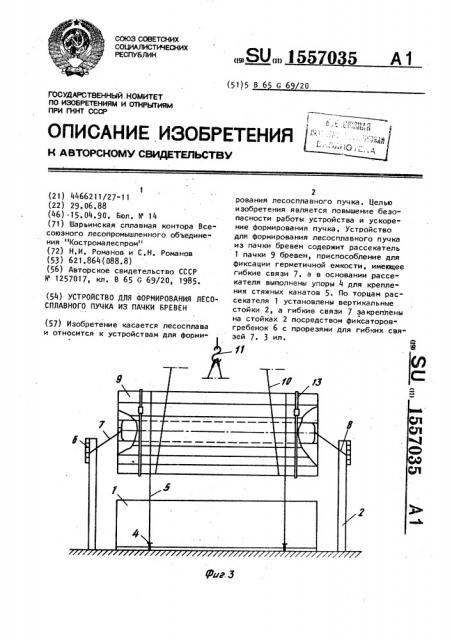

На фиг. 1 изображено устройство для формиоования лесосплавного пучка, общий вид; на Фиг. 2 - устройство, с формируемым пучком, вид с торца; на

Фиг. 3 - то we, с сформированным пучком, общий вид.

Устройство для формирования лесосплавного пучка из пачки бревен состо-15 ит из рассекателя 1 пачки бревен и вертикальных стоек 2. Рассекатель 1 бревен, имеющии в поперечном сечении форму полого равнобедренного треугольника, размещен на прямоугольном осно- 20 вании и выполнен с рассекающим ребром

3. На прямоугольном основании рассе" кателя 1 выполнены упоры Й для стяжных канатов. К каждой из вертикальных стоек 2, расположенных по обе стороны рассекателя 1 бревен в плоскости рассекания пачки, прикреплена гребенка б с прорезями для гибких связей 7 с петлей 8 на конце, свободно охватывающей стойку 2 и закладываемой в одну из прорезей гребенки б.

Устройство для формирования лесосплавного пучка работает следующим обра зом.

Из лесонакопителя или штабеля захватывают пачку 9 бревен, которую фор35 мируют в стропах 10 грузоподъемного устройства 11 и опускают на рассекатель 1 бревен, при этом стропы 10 огибают рассекающее ребро 3 а пачку 40

9 бревен рассекают частично (фиг. 2), что менее сложно и трудоемко, продол" жительность рабочего цикла вдвое короче„ рассекающее ребро 3 предотвращает кострение бревен. Герметичную элас45 тичную емкость 12, заполненную воздухом, укладывают на частично рассеченную пачку 9 бревен, присоединяют к свободным концам гибких связей 7, а другие концы, выполненные в виде петель 8, свободно охватывающих вер50 тикальные стойки 2, закладывают в со" ответствующие необходимому уровню расположения эластичной емкости 12 прорези гребенок б в зависимости от объ55 ема пачки 9. Для пачек малого объема - в нижние прорези, для пачек больL шого объема - в верхние,при этом нет необходимости находиться работающим на рассекателе и в опасной зоне самопроизвольно рассыпавшейся пачки 9 бревен.

Затем натягивают стропы 10 грузоподъемного устройства I1 и охватывают вновь образованную пачку 9 бревен с емкостью I2 внутри стяжными канатами

5 и соединяют их на пачке. Другие концы стяжных канатов 5 при этом закреп" лены за упоры ч основания рассекателя 1.

При натяжении стропов 10 гибкие связи 7 прогибаются вверх, натягиваются и удерживают эластическую емкость

12 на уровне продольной оси пачки 9, а бревна, переформировываясь, К2К бы .обволакивают емкость 12. со всех сторон, при этом гибкие связи 7 не зажимаются между бревен пачки 9 и поэтому уровень расположения емкости 12 в пачке 9 не искажается степенью извилистости гибких связей 6. Утяжку пачки бревен 9 до треуемого периметра производят путем дальнейшег о натяжения стропов 10. На сформированную и утянутую таким образом пачку 9 бревен с емкостью 12 внутри накладывают и Фиксируют обвязки 13, а готовый пучок освобождают от стяжных канатов 5 и гибких связей б и транспортируют к месту формирования плота.

Формула изобретения

Устройство для формирования лесосплавного пучка из пачки бревен, содержащее рассекатель пачки бревен, приспособление для фиксации герметич". ной емкости, имеющее гибкие связи, при этом в основании рассекателя выполнены упоры для крепления в них стяжных канатов, о т л и ч а ю щ ее с я тем, что, с целью повышения безопасности работы устройства и ускорения формирования пучка, приспособление для фиксации герметичной емкос" ти выполнено с двумя вертикальными

I стойками, установленными по оЬоим торцам отсекателя, а упомянутые гибкие связи закреплены на этих сто" êàõ посредством Фиксаторов, 1557035
