Реферат



Изобретение относится к транспортному машиностроению и может быть использовано при изготовлении вил погрузчиков. Цель изобретения - повышение долговечности. Вилы погрузчика содержит горизонтальный 1, вертикальный 2 с утонченным концом 3 и сопрягающий 4 участки. Участок 1 на расстоянии 0,6-0,8 его длины и участок 2 на расстоянии 0,5-0,7 его длины выполнены П-образного сечения. Полки 5 и 6 выполнены постоянной толщины. Стенки 7 и 8 выполнены переменной высоты. Сопрягающий участок 4 выполнен прямоугольного сечения и переменной высоты с увеличением к оси его симметрии. Внутренние поверхности 9 и 10 выполнены волнистой формы с постоянной глубиной волны по длине и переменной по ширине. Глубина впадин уменьшается от середины полок 5, 6 к стенкам 7, 8. Отношение высоты стенок 7, 8 к их толщине равно 0,5-2,0. Максимальная глубина впадин посередине полок 5, 6 составляет 0,05-0,2 их толщины. Глубина впадин у стенок 7, 8 составляет 0,1-0,5 максимальной глубины посередине полок 5, 6. Шаг волны составляет 0,1-0,33 расстояния между стенками 7, 8. 1 з.п.ф-лы, 10 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (gg)g В 66 F 9/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

APM ГКНТ СССР (21) 4193461 /31-11

{22) 11,02.87 (46) 15,04.90. Бюл. М 14 (71) Днепропетровский металлургический институт (72) И.П.Немировский, В.С.Махнин, А.В.Маякин, В.Д.Куцыгин, И,Г.Попович, В.С.Лиханский„ В.Н.Поляков, ."ьС.А.Филевич, И.И.Сыроишко и М.П.Парайко (53) 621.869 {088.8) (56) Авторское свидетельство СССР

1184805, кл. В бб F 9/06, 1983. (54) ВИЛЫ ПОГРУЗЧИКА (57) Изобретение относится к транспортному машиностроению и может быть использовано при изготовлении.вил погрузчиков. Цель изобретения— повышение долговечности. Вилы погрузчика содержат горизонтальный, вертикальный с утонченным концом Э и сопрягающий 4 участки. Участок 1 на расстоянии 0,6-0,8 его длины й

„.SU„„3557097 А 1 участок 2 на расстоянии 0,5-0,7 его длины выполнены П-образного сечения.

Полки 5 и 6 выполнены постоянной толщины. Стенки 7 и 8 выполнены переменной высоты. Сопрягающий участок 4 выполнен прямоугольного сечения и переменной высоты с увеличением к оси его симметрии. Внутренние поверхности 9 и 10 выполнены волнистой формы с постоянной глубиной волны по длине и переменной по ширине. Глубина впадин уменьшается от середины полок 5, 6 к стенкам 7, 8. Отношение высоты стенок 7, 8 к их толщине равно 0 5-2,0. Максимальная глубина впадин посередине полок 5, 6 составляет 0,05-0,2 их толщины. Глубина впадин у стенок 7, 8 составляет 0,1-0 5 максимальной глубины посередине полок 5, 6. Шаг волны составляет 0,1-0 33 расстояния между стенками 7, 8. 1 з.п. ф-лы, 10 ил.

1557097

Изобретение относится к транспортному машиностроению и-может быть использовано при изготовлении вил погрузчиков.

Цель изобретения — повышение долговечности и снижение металлоемкости.

Ю

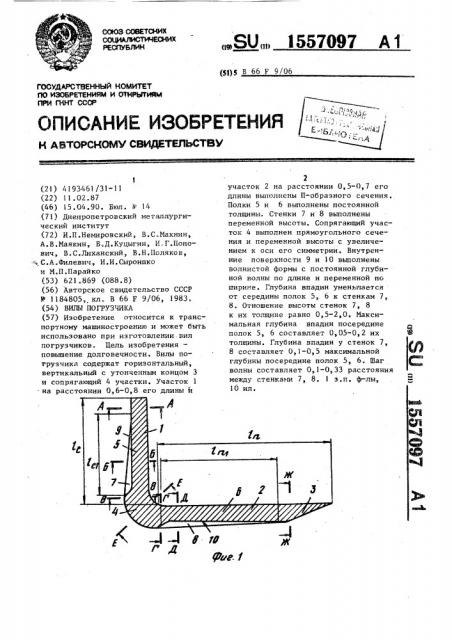

На фиг.1 представлены вилы, вид сбоку; на фиг.2 — то же, вид сверху; на фиг,З - сечение А-А на фиг.l; на фиг.4 — сечение Б-Б на фиг.l; на фиг.5 — сечение В-В на фиг.l; на фиг.б — сечение Г-Г на фиг.l; на фиг.7 †.сечение Д-Д на фиг.l на фиг. 8 — сечение Е-Е на фиг.l; на фиг.9 — сечение Ж-Ж на фиг.1; на фиг.10 — сечение Б-Б на фиг.l в увеличенном масштабе.

Вилы погрузчика состоят из вертикального 1, горизонтального 2 участков, последний из которых имеет утонченный конец 3, и сопрягающего их участка 4. Участок 1 длиной 1 и участок 2 длиной 1„ на длине 1, (О 6- 0 8) 1с и 1 „„= (О 5 0 7)1„. соответственно имеют П-образное се чение. Сечения А-А, В-В, Г-Г, Е-Е, Ж-Ж элементов вил имеют прямоугольную форму. Полки 5 и 6 выполнены постоянной толщины„ а стенки 7 и 8 переменной высоты. Сопрягающий участок 4 имеет поперечное сечение прямоугольной формы с увеличением высоты к оси симметрии, т.е. к его середине. Внутренние поверхности

9, 10 полок 5, 6 выполнены волнистыми в поперечном направлении, Глубина впаДин h уменьшается от середины полок 5, о в сечении 0-0 к стенкам

7, 8. Отношение высоты стенок 7, 8 к их ширине равно 0,5-2,0. Максимальная глубина впадин в сечении

0-0 по середине стенок 7, 8 составляет 5-20/ от толщины полок 5, 6, Глубина впадин у стенок 7, 8 h 8, составляет (0.,1-0,5)h, т.е. 0,5-IOX от толщины полок 5, 6. Шаг волны S составляет 10-33/ от расстояния меж" ду стенками Ь, Формула изобретения

1. Вилы погрузчика, состоящие из горизонтального и вертикального участков, выполненных в поперечном сечении П-6бразными с полкой и стен15 ками постоянной толщины, и сопрягающего их участка, о т л и ч а ю— щ и е с я тем, что, с целью повышения долговечности и снижения металлоемкости, сопрягающий участок выполнен. прямоугольного поперечного сечения, высота которого больше толщины полки на остальных участках и выполнена увеличивающейся к середине, стенки на последних выполнены

25 переменной высоты, наибольшее значение которой равно высоте сечения на конце сопрягающего участка, а наименьшее — высоте полки на остальных участках, длина стенок íà горизонтальном участке составляет

50-70Х, а на вертикальном — 60-80Х от длины участка, причем отношение высоты стенок к их толщине от 0,5

° цо 2,0.

2. Вилы по п.l, о т л и ч а ю— щ и е с я тем, что с внутренней стороны йолка выполнена с волнистой в поперечном направлении поверх40 ностью с глубиной впадин, составляющей 5-20Х от толщины полки s ee середине и 0,5-10Х у стенок, и с шагом 10-ЗЗХ от расстояния между стенками.

l557097
