Способ переработки навоза в компост

Способ переработки навоза в компост

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к приготовлению компоста из навоза и других органических отходов. Целью изобретения является упрощение производственного процесса, расширение сырьевой базы, повышение качества компоста, удешевление строительства и эксплуатации, улучшение условий труда и техники безопасности. В способе, включающем укладку органического наполнителя слоем на площадке для компостирования, пропитку его жидким навозом, формирование буртов и выдерживание компостируемой массы до полного созревания, предварительно жидкий навоз обогощают биогенными элементами и выдерживают в лагуне для биологического разложения. Пропитку слоя органического наполнителя осуществляют до достижения смесью пластичного состояния. Формирование из пластичной массы буртов осуществляют путем прокладки в ней проходов протаскиванием вдоль уложенного слоя челночного снаряда обтекаемой симметричной формы с крыльями снизу и двумя крюками и ограничителем сверху, а в процессе выдерживания компостируемой массы проводят периодическое переформирование буртов по мере их подсыхания путем дополнительной пропитки компостируемой массы до пластичного состояния и прокладки проходов в массе ранее сформированных буртов. 4 ил.

СОЮЗ СОВЕТСНИК

GOQAAËÈÑÒÈ×ÅÑHÈХ

РЕСПУБЛИН (Я)5 С 05 F 3/00

I!

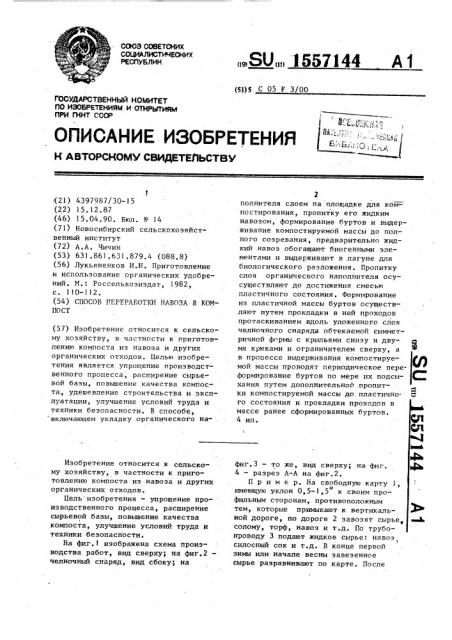

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ЛSXOeCHOvv СниДЕ ЕЛ ст

B С; . .;:, 1. а,, ...- е " " ." с Ж

Б."".Б .. :,,ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4397987/30-15 (22) 15. 12. 87 (46) 15.04.90. Бюл. Р 14 (71) Новосибирский сельскохозяиственный институт (72) А.А. Чичин (53) 631,861.631.879.4 (088.8) (56) Лукьяненков И,H. Приготовление и использование органических удобрений. М.: Россельхозиздат, 1982, с. 110-112. (54) СПОСОБ ПЕРЕРАБОТКИ НАВОЗА В КОМПОСТ (57) Изобретение относится к сельскому хозяйству, в.частности к приготовлению компоста из навоза и других органических отходов. Целью изобретения является упрощение производственного процесса, расширение сырьевой базы, повьппение качества компоста, удешевление строительства и эксплуатации, улучшение условий труда и техники безопасности. В способе, включающем укладку органического на- .

Изобретение относится к сельскому хозяйству, в частности к приготовлению компоста из навоза и других органических отходов.

Цель изобретения — упрощение производственного процесса, расширение сырьевой базы, повьппение качества

\ компоста, улучшение условий труда и техники безопасности.

На фиг.1 изображена схема производства работ, вид сверху; на фиг.2— челночный снаряд, вид сбоку; на

„„SU„„1557144 А 1

2 полнителя слоем на площадке для компостирования, пропитку его жидким навозом, формирование буртов и выдерживание компостируемой массы до полного созревания, предварительно жидкий навоз обогащают биогенными элементами и выдерживают в лагуне для биологического разложения. Пропитку слоя органического наполнителя осусуществляют до достижения смесью пластичного состояния. формирование из пластичной массы буртов осуществляют путем прокладки в ней проходов протаскиванием вдоль уложенного слоя челночного снаряда обтекаемой симметричной формы с крыпьями снизу и двумя крюками и ограничителем сверху, а в пропессе выдерживания компостируемой массы проводят периодическое переФориироваиие оуртов по иере их повоихания путем дополнительной .пропитки компостируемой массы до пластично- 2 го состояния и прокладки проходов в массе ранее сформированных буртов.

4 ил..

Сп фиг.3 — то же, вид сверху; на фнг. ф

4 — разрез А-А на фиг.2.

Пример. На свободную карту 1, о имеющую уклон 0,5-1,5 к своим профильным сторонам, противоположным тем, которые примыкают к вертикальной дороге, по дороге 2 завозят сырье Ь солому, торф, навоз и т.д. По трубопроводу 3 подают жидкое сырье: навоз, силосный сок и т.д. В конце первой зимы или начале весны завезенное сырье разравнивают по карте. После

1557144 этого весной из лагуны 4 перемешанную навозную жижу или жидкий компост эакачивают на эту карту до ее затопления, например на 1 м (си.фиг.l) °

В затопленном состоянии карта находится 20-30 дней, до полного таяния льда на ней и промачивания соломы и другого сырья. После окончания процессов замачивания задвижку в тру- 10 бе 5 открывают и излишек жидкой фракции сливают обратно в лагуну. 1зри этом уровень жижи на карте оставляют

50-70 см. После этого задвижку в трубе закрывают.

По предлагаемой системе компостирования нет необходимости асфальтировать карты и площадки. Для ее нормального функционирования необходимо, чтобы основная дорога, по которой подвозится сырье, имела грубое твердое покрытие для обеспечения надежной работы транспорта в период распутицы.

Навозная жижа, скопившаяся в лагуне, обогащается добавками, перемешивается и превращается в жидкий компост. Жидкий компост затем перека-, чивают на площадку (карту), где плотная фракция. навоза, солома и другое сырье замачивается в пене -20-30 дней.

Затем часть жижи выпускается обратно в лагуну, а из влажного пластичного сырья Формируют бурты путем челночных движений специального челночного .снаряда, протягиваемого дистанционно (тросом) двумя тракторами,:движущи35 мися по противополо;;;.."ым сторонам карты. При этом благодаря обтекаемой форме и удельному весу (2-3 г/cM ) этот

2 снаряд продавливает, раздвигает и подкротовывает компост, формирует в нем борозды, которые становятся проходами между буртами. Зто стимулирует биохимические и биотермические, аэробные процессы образования компоста. 45

Интенсивное высыхание жижи обогащает компост солями.

Для перемешивания и переформирования буртов их повторно затопляют жижей (жидким компостом) и тот же

:челночный снаряд проталкивают посредине (вдоль) старого бурта, где формируется новая борозда, а старая засыпается. Так может повторяться несколько раз.

Вдоль продольных сторон карт размещены канавы 6 для сборз жижи и нижние дороги 7. Рядом с картами размещены склады 8 готового компоста и напорныи пруд 9 орошения, в который перекачивают излишек жижи из лагун для подачи на земледельческое поле. Лагуны между собой соединены трубами 10. Для формирования буртов можно использовать челночный снаряд (иэ бетона 7 с плоской, с крыльями

1l подошвой, сошникообразными концами

12, двумя крюками 13 с ограничителем

14 сверху. Челночный снаряд цепляется тросом 15 за два трактора, которые движутся по противоположным дорогам параллельным .курсом то в одном, то в противоположном направлении. Причем для формирования буртов одинаковой ширины трактора движутся один относительно другого (относительно осей) на расстоянии, кратном (равное) сумме ширины бурта и борозды (прохода) между ними.

Благодаря этому челночный снаряд сдвигается тросом по карте в ту или иную сторону от средней линии. Именно промачивание органических компонентов в богатой биогенными элементами навозной жиже (жидком компосте), регуляция ее уровня на карте позволяют отказаться от сложных и трудоемких процессов дозирования и перемешивания компонентов, Использование двух дорог вдоль противоположных сторон карты для протягивания двумя тракторами тросом челночного снаряда формирующего бурты позволяет выполнять работы не заходя непосредственно на карту, что улучшает условия труда и позволяет отказаться от дорогостоящих бетонирования и асфальтирования дна карты и площадки в целом.

По предлагаемому способу компостирования размеры площадей основных ее элементов не являются "жесткими

Зто связано с тем, что бурты компоста могут иметь разную высоту, ширину и т.д. Кроме того, при работе бульдозеров и другой техники нужен простор для маневра, поэтому выбираются средние оптимальные размеры карт и других элементов.

Пример, В сутки на полигон завозятся по 200 т навоза 95Х-ной влажности, что составляет 10 т сухого вещества.

Обычно в среднем при компостировании органическое вешество выгорает на 507, значит из 10 т остается 5 т сухого вещества или 1О г компоста

Если для повышения качества жидкого комлоста в него добавляют минеральные удобрения, закваски и др., то для повышения качества твердого" компоста его унлажняют этим жидким компостом. С целью гарантированного поньш ения качества площадку с буртами в жаркую, сухую погоду поливают дождеванием жидким компостом.

Известно, что в такую погоду с

1 ra поверхности почвы испаряется около 600 т воды в сутки, расход жижи можно увеличить и десятки раз.

При этом соли биогенных элементов остаются в твердом компосте, повышая его качество как удобрения.

В предлагаемом способе благодаря повторным замачиваниям и поливам компоста использование навозной жижи как сырья увеличивается в несколько раз, за счет этого .расширяется сырье-!

5 15571

50Х-ной влажности. 3а 365 дней получают 3650 т компоста.

Накопление навоза составляет

200 тх150 (количество дней в зимний период) = 30000 т. После таяния влажность навоза снижается с 95 до

75-807., жижа (около 22500 т) стекает в лагуну глубиной 4 м и занимает слой 2-2,3 м. 10

Процесс аэробной переработки навозной жижи в лагуне длится 5-10 дней.

За это время окисляются легкоокисляемые органические вещества, исчезают вредные запахи. Получается 15 жидкий компост в виде темной жидкости. Ее химический состав усредняется. Туда можно добавлять калийные, фосфорные и другие удобрения, а также закваски полезных для почвы микро- 20 организмов (например, азотобактерии)

Нельзя допускать подщелачивания жижи, так как это увеличивает улетучивание аммиака. Оптимум слабокислая реакция среды, не полное окисление 25 органики. Для этого можно ограничиться 2-3 сут перемешивания и аэрации.

Всего в течение теплого времени года нужно переработать и использовать на увлажнение твердого компоста и 30 полив с.х. культур более 45000 т жижи

После замачивания в жидком компосте и спуска остатка его в лагуну органическая масса имеет влажность

70-80Х.

44 вая база, снимаются ограничения, связанные с дсзированием компонентов, обязательные при других способах компостирования.

Таким образом, изобретение имеет следующие пренмущестна: процесс упрощается за счет простого замачинания сырья в жиже вместо цозирования и перемешивания механически; сырьевая база расширяется за счет отказа от точного дозирования твердых и жидких компонентов, чем снимается лимит на количество их; качество компоста повышается за счет интенсификации усыхания жижи и перехода ее солей в твердую фазу компоста; строительство и эксплуатация удешевляются за счет того, что отпадает надобность в асфальтировании карт; условия труда и техника безопасности улучшаются благодаря тому, что при формировании буртов трактора движутся не на картах, а по параллельным дорогам, т.е. на дистанционном расстоянии от навоза. формула изобретения

Способ переработки навоза в компост, включающий укладку органического наполнителя слоем на площадке для компостирования, пропитку его жидким навозом, формирование буртон, выдерживание компостируемой массы до полного созревания, о т л и ч а ю— шийся тем, что, с целью упрощения производственного процесса, расширения сырьевой базы, повышения качества компоста, улучшения условий труда и техники безопасности, предварительно жидкий навоз обогощают биогенными элементами и выдерживают в лагуне для биологического разложения, пропитку слоя органического наполнителя осуществляют до достижения смесью пластичного состояния, формирование из пластичной массы буртов осуществляют путем прокладки в ней проходов, а в процессе выдержинания компостируемой массы проводят периодическое переформирование буртов по мере их подсыхания путем дополнительной пропитки компостируемой массы до пластичного состояния и прокладки проходов в массе ранее сформированных буртов.
