Реферат



Изобретение относится к строительству гидротехнических сооружений. Цель изобретения - сокращение сроков строительства плотины и повышение эффективности работ путем создания условий для непрерывной отсыпки ядра плотины независимо от климатического влияния. При осуществлении способа над всей поверхностью ядра плотины 1 устанавливают укрытие в виде цилиндрической жесткой оболочки, разделенной по длине на несколько крупных секций 2, которые по мере возведения плотины поднимают при помощи домкратов. При этом монтируют секции 2 из однотипных арочных звеньев 4, которые предварительно собирают из блоков на стапеле вне тела плотины и транспортируют к месту монтажа кабель-краном 7. Во время транспортировки массу арочных звеньев 4 частично уравновешивают аэростатической подъемной силой пленочной пневмоструктуры типа дирижабля. 7 ил.

СОЮЗ CQBETCHHX

C0IAHAËÈÑÒÈ×ÅÑÍÈÕ

РЕСПУБЛИК (51) 5 Е 02 В 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬ1ТИЯМ

ПРИ ГКНТ СССР (21) 431011 7/23-15 (22) 28. 09 ° 87 (46) 15.04.90, Бюл. Ф 14 (75) Н.С. Полищук (53) 627,8 (088.8) (56) Блинов И.И, Типовые конструкции.

И.: Знание, 1985, с. 24-25.

Легкие металлические конструкции одноэтажных производственных зданий.

Справочник проектировщика под ред.

И.И.Ищенко. И.: Стройиздат. 1979, с. 53-,55.

Гидротехническое строитечьство

1987, Р 5, ч. 14-18. (54) СПОСОБ ЗАНЯТЫ СТРОЯЩИХСЯ ОБЪЕКТОВ OT КЛИМАТИЧЕСКОГО ВЛИЯНИЯ (57) Изобретение относится к строительству гидротехнических сооружений.

Цель изобретения — сокращение сроков.Я0 ЕМЗ А1 строительства плотины и повышение эфйективности работ путем создания условий для непрерывной отсыпки ядра плотины независима от кпиматического влияния. При осуществлении способа над всей поверхностью ядра плотины 1 устанавливают укрытие в виде жесткой оболочки, разделенной по длине на несколько крупных секций 2, которые по мере возведения плотины поднимают при помощи домкратов. II e этом монтируют секции 2 из однотипных арочных звеньев 4, которые предварительно собирают из блоков на стапеле вне тела плотины и транспортируют к месту монтажа кабель-краном 7. Fî время

Ф транспортировки массу арочных звеньев 4 частично уравновешивают аэростатической подъемной силой пленочной пневмоструктуры типа дирижабля. 7 ил. (,, 1557243

Изобретение относится к строительству. гидротехнических сооружений, а более конкретно ..к способам защиты строящихся объектов от климатического влияния, и может найти при5 менение при строительстве высотных земляных плотин.

Цель изобретения — сокращение сроков строительства плотины и повышение эффективности работ путем создания условий для непрерывной отсыпки ядра плотины независимо от климатического влияния.

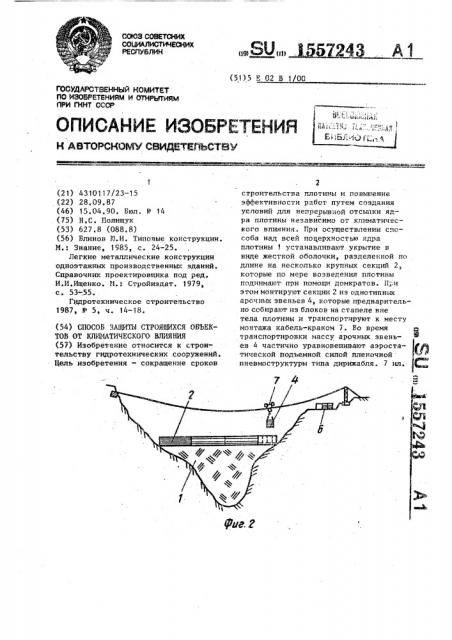

На фиг. 1 схематично представлена плотина, продольный разрез; на фиг. 2то же, вид сбоку; на фиг. 3 — покрытие из моноблоков, вид сверху; на фиг. 4 - разрез А-А иа фиг. 3; на фиг. 5 - то же, разрез; на фиг. 6 - 20 . фрагмент укрытия, поддерживаемого дирижаблем, вид сбоку; на фиг. 7— вид В на фиг. 6.

При осуществлении способа защиты плотины от климатического влияния 25 над всей поверхностью ядра 1 плотины устанавливают укрытие в виде цилиндрической жесткой оболочки, которую разделяют по длине на несколько крупньы секций 2, что необходимо для облегчения подъема оболочки. По мере роста плотины секции 2 поднимают при помощи домкратов 3, которые предпочтительно выполнять передвижными, а секции 2 поднимать лучше всего поочередно.

Монтируют секции 2 иэ однотипных арочных звеньев 4, которые предварительно собирают иэ моноблоков 5 на стапеле 6, находящемся вне тела пло- 40 тины.

Стапель 6 представляет собой монтажную площадку, оборудованную подъемными кранами и стендом для сборки арочных звеньев 4. Моноблоки 5 полной 45 заводской готовности подают на стапель 6, например, с помощью вертолетов, что s условиях строительства высотных земляных плотин наиболее целесообразно.

Готовое арочное звено 4 транспортируют к месту монтажа на плотину с помощью кабель-крана 7, установленного по осям плотины и стапеля 6.

Для возможности использования

55 кабель-крана 7, стандартной грузоподъемности массу арочных секций 2 частично уравновешивают аэростатической подъемной силой пленочной пневмоструктуры 8, выполненной по типу дирижабля. Последовательность работ по транспортировке звеньев 4 с помощью кабель-крана 7 следующая.

После сборки арочного звена 4 на стапеле 6 под него подводят пневмоструктуру 8, используя при этом ее балластный отсек 9, который после закрепления на пневмоструктуре 8 звена 4 опорожняют. Аэростатическая подъемная сила пневмоструктуры 8 подбирается такой, чтобы уравновешенная масса звена 4 не превышала грузоподъемности кабель-крана 7. В таком состоянии звено 4 кабель-, краном 7 подается на плотину и пристыковывается к ранее установленным звеньям секции 2 оболочки. После этого пневмоструктура 8 выводится из-под звена 4, для чего балластный отсек 9 заполняют и пневмоструктуру 8, имеющую отрицальную подъемную силу, перемещают кабель-краном 7 на стапель 6, после чего процесс повторяют.

После присоединения звена 4 к секции 2 на йем устанавливают затяжку 1О, которая обеспечивает жесткость обо- . лочки»

Габариты оболочки с установленной затяжкой 10 обеспечивает свободную работу механизмов, занятых на отсыпке ядра 1 плотины. По мере расширения фронта работ на ядре 1 в связи с ростом плотины монтируют новые секции 2 оболочки, которые пристыковывают к ранее смонтированным, поднимают их домкратами 3 и ядро 1 плотины оказывается постоянно под укрытием.

Формула изобретения

Способ защиты строящихся объектов от климатического влияния, преимущественно земляных высоких плотин, включающий создание укрытия, о тл и ч а ю шийся тем, что, с целью сокращения сроков строительства плотины н повышения эффективности работ путем создания условий . для непрерывной отсыпки ядра плотины независимо от климатического влияния, укрытие устанавливают над поверхностью ядра плотины и выполняют в виде цилиндрической жесткой оболочки, разделенной по длине на секции, которые по мере возведения плотины поднимают при помощи домкратов, при этом секции монтируют из однотипных арочных звеньев, которые предварительно собирают из блоков на стапеле вне тела плотины и транспортируют к месту монтажа

1557243

6 кабель-краном, причем во время транс портировки массу арочных звеньев частично уравновешивают посредством их присоединения к аэростату. ъ
