Морская стационарная платформа мачтового типа

Морская стационарная платформа мачтового типа

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - снижение металлоемкости и трудоемкости монтажа и демонтажа. Система тросовых оттяжек морской стационарной платформы мачтового типа пропущена через поворотные ролики 4. Поворотные ролики 4 установлены в пределах торцовой части каждой секции ствола, последующей после верхней. Поворотные ролики 4 установлены также на анкерных опорах 5. Одни концы тросовых оттяжек закреплены с возможностью съема на верхнем строении, а другие закреплены на натяжном устройстве 7. Натяжное устройство 7 размещено на верхнем строении. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 Е 02 В 17/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4340774/31-15 (22) 09. 12.87 (46) 15.04.90. Бюл. h" 14 (7 i) Азербайджанский инженерно-строительный институт (72) Ю.В. Ашихин, Л.Х. Джанибекова, А.Г. Багиров и Л.A. Соколова (53) 627.2(088.8) (56) Заявка Великобритании h 2075096, кл. Е 02 В 17/00, 1981.

Авторское свидетельство СССР

И 1138455, кл . Е 02 В 17/00, 1985. (54) МОРСКАЯ СТАЦИОНАРНАЯ ПЛАТФОРМА

МАЧТОВОГО ТИПА (57) Изобретение относится к гидротех2 ничес кому строительству. Цель изобретения — снижение металлоемкости и трудоемкости монтажа и демонтажа.

Система тросовых оттяжек морской стационарной платформы мачтового типа пропущена через поворотные ролики 4.

Поворотные ролики 4 установлены в пределах торцовой части каждой секции ствола, последующей после верхней.

Поворотные ролики 4 установлены также на анкерных опорах 5. Одни концы тросовых оттяжек закреплены с возможностью съема на верхнем строении, а другие закреплены на натяжном устройстве 7. Натяжное устройство 7 размещено на верхнем строении. 2 ил .

1557255

Изобретение относится к гидротехническому строительству и может быть использовано при сооружении платформ, предназначенных для эксплуатации неф- 5 тегазовых месторождений преимущественно в акватории с большой глубиной моря.

Целью изобретения является снижение металлоемкости и трудоемкости tQ монтажа и демонтажа.

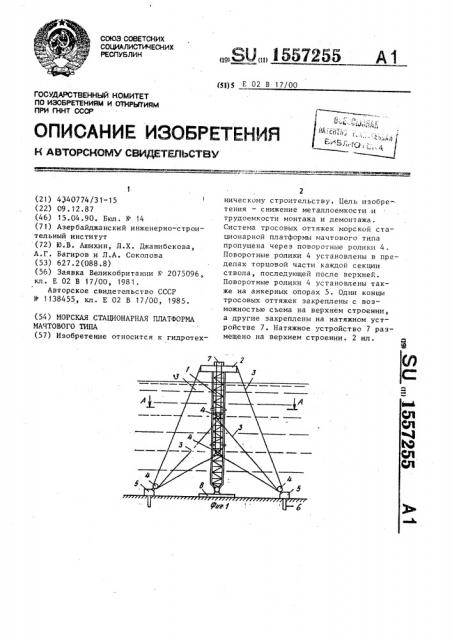

На фиг. 1 схематично изображена предлагаемая морская стационарная платформа мачтового типа; на фиг. 2— сечение А-А на фиг. 1. 15

Морская стационарная платформа мачтового типа состоит из сборного ствола 1, состоящего из трех секций, верхнего строения 2, тросовых оттяжек 3, -которые одним концом прикрепляются к верхнему строению 2, а другой конец которых пропущен через поворотные ролики 4, установленные в двух уровнях на самом стволе платформы и на бетонных анкерных опорах 5, 25 закрепленных в грунте при помощи анкерных свай б и прикрепленных к натяжному устройству 7, расположенному на верхнем строении 2. Нижняя секция сборного ствола 1 опирается шарнирно на опорную площадку 8.

Устройство работает следующим образом.

Морская стационарная платформа мачтового типа транспортируется на точку в разобранном виде и собирается в вертикальном положении, чтобы избежать деформаций ствола 1 платформы в горизонтальном положении. В зависимости от глубины моря, ствол 1 платформы 4р собирается из двух и более секций.

Предварительно к диу моря нрикретшяют бетонные анкерные опоры 5, посредством анкерных свай 6. На бетонных анкерных опорах 5 расположены поворот-45 ные ролики 4, через которые пропущены тросовые оттяжки 3. Одним концом они жестко прикреплены к верхнему строению 2 платформы, но с возможностью их последующего отсоединения.

Другой конец тросовых оттяжек пропущен через поворотные ролики 4, уста новленные на бетонных анкерных опорах 5, а также закрепленных на самом стволе 1 платформы и соединены с на- 55 тяжным устройством 7, осуществляющим натяжение тросовых оттяжек 3 с помощью силовой установки. Постепенно опуская и наращивая ствол 1 платформы, он достигает дна моря и опирается на него шарнирно соединенной опорной площадкой 8. После этого, натягивая тросовые оттяжки 3 на натяжное устройство 7, тем самым повышают жесткость ствола 1 платформы, увеличивают его устойчивость, а также увеличивают сцепление секций ствола 1 платформы.

Поворотные ролики 4 располагаются в верхней части каждой секции, кроме верхней секции ствола платформы для повышения жесткости и устойчивости ствола платформы, а также увеличения сцепления его секций. В зависимости от глубины моря количество секций меняется. Когда количество секций больше четырех, есть возможность устанавливать поворотные ролики 4 через секцию для уменьшения веса и уменьшения вертикальных сжимающих напряжений, передаваемых натяжением тросов на ствол 1 платформы. После натяжения тросовых оттяжек 3 обеспечивается не только вертикальная, но и горизонтальная жесткость ствола 1 платформы, После окончания работы морской станционарной платформы мачтового типа на точке с целью демонтажа, концы тросовых оттяжек 3, жестко прикрепленных к верхнему строению 2 платформы, отсоединяются и с помощью натяжных устройств 7 тросовые оттяжки 3 вытягиваются через поворотные ролики

4 на верхнее строение 2 платформы.

Затем проводят демонтаж морской стационарной платформы мачтового типа и посекционную транспортировку ствола ее на новую точку. Бетонные анкерные опоры 5 с поворотными роликами 4 остаются прикрепленными к дну моря анкерными сваями б. Для монтажа на новой точке бетонные анкерные опоры создаются заново. С целью уменьшения нагрузки на платформу на верхнем строении 2 платформы устанавливается одна силовая установка для натяжения тросовых оттяжек 3, которая имеет возможность подключаться к всем барабанам, на которые наматываются тросовые оттяжки 3.

Применение морской стационарной платформы мачтового типа сборного вида позволяет использовать ее на различных глубинах моря.

Натяжение тросовых оттяжек морской стационарной платформы мачтового ти1557255 па позволяет хорошо работать ее стволу на сжатие с изгибом, а также обеспечивает заданную жесткость, устойчивость и"надежное сцепление секций ствола морской стационарной платформы мачтового типа. скольких секций пространственной конструкции, соединенных между собой, а также систему тросовых оттяжек, соединенных с анкерными опорами, отличающаяся тем, что, с целью снижения металлоемкости и трудоемкости монтажа и демонтажа, она снабжена поворотными роликами, установленными в пределах торцовой части каждой секции ствола, последующей после верхней, и на анкерных опорах, а также натяжным устройством, размещенным на верхнем строении, причем одни концы тросовых оттяжек закреплены с возможностью съема на верхнем строении, а другие закреплены на натяжном устройстве, при этом каждая тросовая оттяжка пропущена через поворотный ролик анкерной опоры и поворотные ролики, установленные в пределах секции ствола.

Кроме того, регулируемое натяжение тросовых оттяжек дает возможность эффективнее использовать механические свойства высокопрочных стальных натяжных тросов. Иногоразовое использование морской стационарной платформы мачтового типа дает значительную экономию материальных ресурсов.

Формула изобретения

Морская стационарная платформа мачтового типа, включающая верхнее строение, ствол, выполненный из неPuz 2
