Анкер шахтной крепи и устройство для его установки

Анкер шахтной крепи и устройство для его установки

Иллюстрации

Показать все

Реферат



Изобретение относится к креплению горных выработок. Цель - повышение несущей способности анкера. Анкер шахтной крепи содержит радиально сжимаемый при устанвке в скважину трубчатый корпус /ТК/ 1 с упором 2 на выступающем конце. На упоре 2 установлена опорная треугольная плита 3 со сферической выпуклостью в сторону упора 2. При этом ТК 1 выполнен гофрированным по длине. Гофры образованы из вдавленных внутрь полости ТК 1 складок цилиндрической формы с продольными прямолинейными участками /ПУ/ на сопряжении гофр с криволинейной поверхностью ТК 1. Устройство для установки анкера включает установочный стержень-трубу /Т/ 7 с продольными прорезями 8, разделяющими Т 7 на сегменты. Последние связаны между собой в полости Т 7 посредством продольных ребер, расположенных диаметрально и сходящихся в центре Т 7. Прорези расположены по периметру Т 7 в местах размещения ПУ гофр в ТК 1. Перед установкой анкера радиально сжимают ТК 1 и фиксируют его в этом положении с помощью Т 7. Для этого Т 7 вставляют в ТК 1. При этом прорези Т 7 входят в ПУ гофр ТК 1. Затем анкер с Т 7 вводят в пробуренную скважину. После этого извлекают Т 7 из ТК 1. Последний упруго разжимается и закрепляется в скважине. 2 с.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 А1 (19) (!1) ®) E 21 D 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

1 (21) 4441070/23-03 (22) 24.05.88 (46) 15 ° 04.90. Бюл. 9 14 (75) Б.С. Карлеба, И.Л. Гейхман и А.M. Онищенко (53) 622.281.74(088.8) (56) Авторское свидетельство СССР

В 651717, кл. E 02 D 5/80, 1974.

Авторское свидетельство СССР

Ф 1240910, кл. E 21 D 21/00, 1984. (54) АНКЕР ШАХТНОЙ КРЕПИ И УСТРОЙСТВО

ДЛЯ ЕГО УСТАНОВКИ (57) Изобретение относится к креплению горных выработок. Цель — повыше2 ние несущей способности анкера. Анкер шахтной крепи содержит радиально сжимаемый при установке в скважину трубчатый корпус (ТК) 1 с упором 2 на выс тупающем конце. На упоре 2 установлена опорная треугольная плита 3 со сферической выпуклостью в сторону упора

2. При этом ТК 1 выполнен гофрированным по длине. Гофры образованы из вдавленных внутрь полости ТК 1 складок цилиндрической формы с продольными прямолинейными участками (ПУ) на сопряжении гофр с криволинейной поверхностью ТК 1. Устройство для установ1557331 ки анкера включают установочный стержень-трубу (T3 7 с продольными прорезями 8, разделяющими Т 7 на сегменты.

Последние связаны между собой в полос. ти Т 7 посредством продольных ребер, расположенных диаметрально и сходящихся в центре Т 7. Прорези расположены по периметру Т 7 в местах размещения

ПУ гофр в ТК 1. Перед установкой ан-!

Изобретение относится к креплению горных выработок, а именно к анкернЬй крепи.

Цель изобретения — повышение несущей способности анкера.

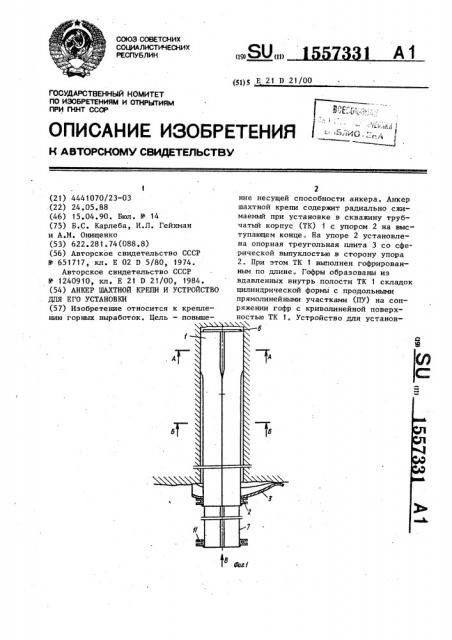

На фиг. 1 изображен вставленный в скважину анкер в сборе с установочным стержнем; на фиг. 2 — разрез А-А на Фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — вид В на фиг . 1.

Анкер шахтной крепи состоит из ра- 25 диально сжимаемого при установке в скважину трубчатого корпуса 1 с упором 2 на выступающем конце Й установленной на нем опорной плиты 3. Трубчатый корпус 1 выполнен гофрированным 30 по длине. Опорная плита 3 имеет тре-, угольную форму со .сферической выпуклостью в сторону упора 2. Гофры образованы из вдавленных внутрь полости корпуса 1 складок цилиндрической формы 4 с продольными прямолинейными участками 5 не сопряжении гофров с криволинейной поверхностью трубчатого корпуса 1. К торцу корпуса 1 прикреплена заглушка 6.

Для радиального сжатия трубчатого корпуса 1 служит устройство для уста новки анкера, которое состоит из установочного стержня, выполненного в виде трубы 7 с продольными прорезями 8, 45 разделяющими ее на сегменты 9. Последние связаны между собой в полости трубы 7 посредством диаметрально расположенных продольных ребер 10, сходящихся в центре. Прорези расположены по периметру трубы 7 в местах разме50 щения прямолинейных участков 5 гофров в корпусе 1 анкера. На наружном конце трубы 7 установлен упор 11. Наружный диаметр трубы 7 меньше внутреннего диаметра корпуса 1.

Анкер шахтной крепи устанавливают следующим образом. кера радиально сжимают ТК 1 и фиксируют его в этом положении с помощью .

Т 7 ° Для этого Т 7 вставляют в ТК 1.

При этом прорези Т 7 входят в ПУ гофр

ТК 1. Затем анкер с Т 7 вводят в пробуренную скважину. После этого извлекают Т 7 из ТК 1. Последний упруго разжимается и закрепляется в скважине. 2 с.п. Ф-лы, 4 ил.

Бурят скважину, внутренний диаметр которой на 5-15Х меньше наружного диаметра корпуса 1 анкера. Перед установкой анкера его корпус 1 вставляют в отверстие в плите 3. Затем корпус 1 радиально сжимают до диаметра, немного меньше диаметра скважины, и фиксируют в этом положении с помощью трубы 7. Для этого последнюю вставляют в корпус 1 так, чтобы в ее продольные прорези 8 входили продольные прямолинейные участки 5 гофров корпуса 1.

После этого анкер в сборе с установочной трубой 7 вводят в скважину до прогиба сферической поверхности упора 2.

Поддерживая корпус 1 анкера до упора

2, извлекают из него трубу 7 за упор

11. При этом корпус 1 анкера упруго разжимается и закрепляется в скважине.

Формула изобретения

1.. Анкер шахтной крепи, включающий радиально сжимаемый при установке в скважину трубчатый корпус с упором на выступающем кбнце и установленную на нем опорную плиту, о т л и ч а ю— шийся тем, что, с целью повышения несущей способности анкера,трубчатый корпус выполнен гофрированным по длине, а опорная плита - треугольной со сферической выпуклостью в сторону упора, при этом гофры образованы из вдавленных внутрь полости корпуса складок цилиндрической формы е продольными прямолинейными участками на сопряжении гофр с криволинейной поверхностью трубчатого корпуса.

2. Устройство для установки анкера шахтной крепи, включающее установочный стержень, диаметр которого меньше внутреннего диаметра трубчатого корпуса анкера, о т л и ч а ю щ е е с я тем, что.установочный стержень выполнен в виде трубы с продольными про1557331 резями, разделяющими ее на сегменты, которые связаны между собой в полости трубы посредством диаметрально расположенных продольных ребер, сходящихся

А-А в центре, при этом прорези расположены по периметру трубы в местах разме-. щения прямолинейных участков гофр в корпусе анкера.
