Волновая энергетическая установка

Волновая энергетическая установка

Иллюстрации

Показать все

Реферат



Изобретение относится к гидроэнергетике и позволяет повысить КПД волновой энергетической установки. Плавучий корпус (К) 1 разделен вертикальной перегородкой 2 на две открытые снизу емкости (Е) 3 и 4, соединенные между собой в верхней части каналом (К) 5, подключенным к турбогенератору (Т) 6, при этом Е 3 и 4 соединены с атмосферой и К 5 при помощи обратных клапанов (ОК) 7, 8, 9 и 10. Кроме того, установка снабжена дополнительной емкостью (ДЕ) 11 с форсункой (Ф) 12 и вертикальной трубой (ВТ) 13 с погруженным под уровень воды обратным клапаном 14, причем ДЕ 11 соединена со входом Т 6 при помощи Ф 12. При волнении качание К 1 вызывает колебание уровня воды в Е 3 и 4, что позволяет при помощи ОК 7, 8, 9 и 10 осуществить забор воздуха из атмосферы и его протекание по К 5 через Т 6, дополнительно на Т 6 воздействует вода, поступающая из Ф 12, подключенной к ДЕ 11, в которую вода накачивается по ВТ 13 при помощи обратного клапана 14, пропускающего воду только вверх. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) А1 (Д1)5 F 03 В 13/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1Х

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4447950/25-29 (22) 27.06.88 (46) 15.04.90. Бюл. Р 14 (71) Институт электродинамики AH УССР (72) R.È.Âàëåíêî, П.Ф.Васько, Ю.В.Иевченко, А.П.Васильев и В.С.Валенко (53) 621.224 (088,8) (56) Патент Японии Р 58-588, кл. F 03 В 13/12, 1983.

2 (54) ВОЛНОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАН03КА (57) Изобретение относится к гидроэнергетике и позволяет повысить KIIJ{ волновой энергетической установки.

Плавучий корпус (К) 1 разделен вертикальной перегородкой 2 на две открытые снизу емкости (Е) 3 и 4, соеди1557349

Изобретение относится к гидроэнергетике, в частности к волновым энергетическим установкам.

Цель изобретения — повышение КЩ .

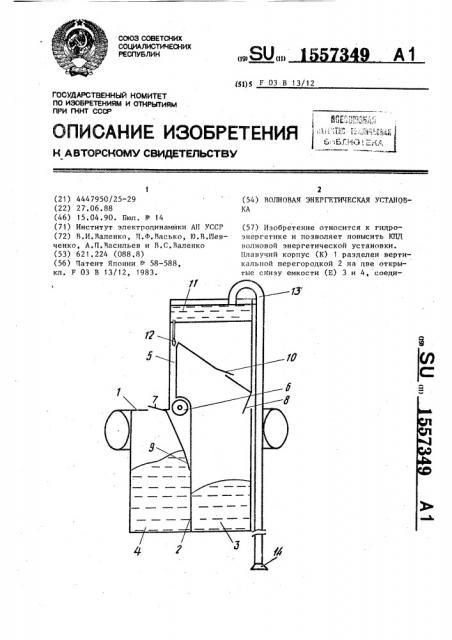

На чертеже схематически изображена волновая энергетическая установка.

Волновая энергетическая установка содержит плавучий, частична погруженный под уровень воды и открытый снизу корпус 1, разцеленный верти25 кальной перегородкой 2 на две емкости 3 и 4, соединенные между собой в верхней части каналом 5, подключенным к турбогенератору 6, при этом емкости 3 и 4 соецинены.с атмосферой и каналом при помощи обратных клапанов 7, 8, 9 и 10. Кроме того, установка снабжена расположенной на корпусе 1 дополнительной емкостью 11 с форсункой 12 и вертикальной трубой 35

13 с погруженным пол уровень воды обратным клапаном 14, подключенной к дополнительной емкости 11, причем послецняя соединена с входом турбогенератора 6 при помощи форсунки 13 40

Волновая энергетическая установка работает следующим образом.

При волнении вода поднимается и опускается н емкостях 3 и 4 корпуса

1, при этом в канале 5, соединенном со входом турбогенератора 6, при помощи обратного клапана 10 создается повышенное цавление возцуха, эабираемого из атмосферы через обратный клапан 8, а в канале 5 на выходе из турбогенератора 6 благодаря работе

Составитель В.Великих

Техред А.Кравчук Корректор Т.Палий

Редактор А.Чолинич

Заказ 707 Тираж 361 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 ненные между собой в верхней части каналом (К) 5, подключенным к турбогенератору (Т) 6, при этом Г 3 и 4 соединены с атмосферой и К 5 при по5 мощи обратных клапанов (ОК) 7, 8, 9 и 10. Кроме .того, установка снабжена цополнительной емкостью (ДЕ) 11 с форсункой (Ф) 12"и вертикальной трубой (ВТ) 13 с погруженным под уровень 10 воцы обратным клапаном 14, причем лЕ 11 соединена со вхоцом Т 6 при помощи Ф 12. При волнении качание К 1 вызывает колебание уровня воды в Е

3 и 4, что позволчет при помощи ОК

7, 8, 9 и 10 осуществить забор возлуха из атмосферы и его протекание по

К 5 через Т 6, лополнительно на Т 6 воздействует вола, поступающая из

12, подключенной к ДГ 11, в которую вода накачивается по ВТ 13 при помощи обратного клапана 14, пропускающего воду только вверх. 1 ил. обратного клапана 9 создается пониженное .цавление воздуха, что обеспечивает работу турбогенератора 6. Кроме того, при колебаниях корпуса 1, дополнительная емкость 11 заполняется водой, поступающей через обратный клапан 14 по вертикальной трубе 13.

Вода из дополнительной емкости 11 подается на вход турбогенератора 6 при помощи форсунки 12, имеющей обтекаемую форму с малым аэродинамическим сопротивлением. Такое выполнение волновой энергетической установки позволяет повысить КПД за счет дополнительного воздействия воды на турбогенератор 6.

Формула изобретения

Волновая энергетическая установка. соцержащая плавучий, частично погруженный поц уровень воды и открытый снизу корпус, разцеленный вертикальной перегороцкой на цве емкости, соединенные между собой в верхней части каналом, полключенным к турбогенератору, при этом емкости соединены с атмосферой и каналом при помощи обратных .клапанов, о т л и— ч а ю щ а я с я тем, что, с целью повышения КПД, установка снабжена расположенной на корпусе дополнитель" ной емкостью с форсункой и вертикальной трубой с погруженным под уровень воды обратным клапаном, подключенной к дополнительной емкости, причем последняя соединена с входом турбогенератора при помощи форсунки.
