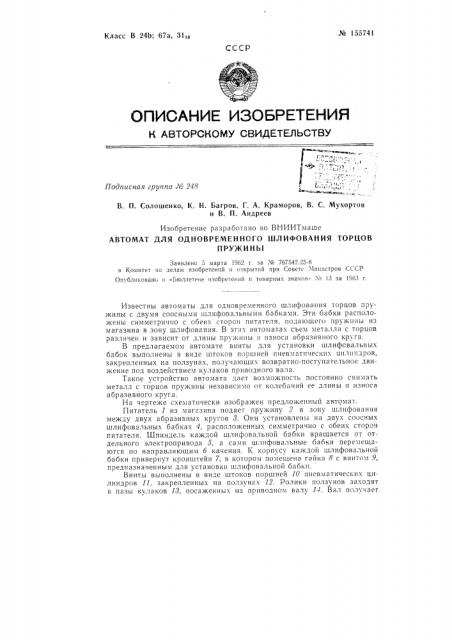

J9 1оо74(Класс В 24b; 67а, 31„

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 248

В. П. Солошенко, К. И. Багров, Г. А. Краморов, В. С. Мухортов и В. П. Андреев

Изобретение разработано во ВНИИТмаше

АВТОМАТ ДЛЯ ОДНОВРЕМЕННОГО ШЛИФОВАНИЯ ТОРЦОВ

ПРУЖИНЫ

Заявлено 5 марта 1962 г. за ¹ 767542258 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано и «Бюллетене изобретений и товарных знаков» X 13 за 1963 г.

Известны автоматы для одновременного шлифования торцов пруiKHHbI с двумя соосными шлифовальными бабками. Эти бабки распопожены симметрично с обеих сторон питателя, подающего пружины из магазина в зону шлифования. В этих автоматах съем металла с торцов различен и зависит от длины пружины и износа абразивного круга.

В предлагаемом автомате винты для установки шлифовальных бабок выполнены в виде штоков поршней пневматических цилиндров, закрепленных на ползунах, получающих возвратно-поступательное движение под воздействием кулаков приводного вала.

Такое устройство автомата дает возможность постоянно снимать металл с торцов пружины независимо от колебаний ее длины и износа абразивного круга.

На чертеже схематически изображен предложенный автомат.

Питатель 1 из магазина подает пружину 2 в зону шлифования между двух абразивных кругов 3. Они установлены на двух coocHblx шлифовальных бабках 4, расположенных симметрично с обеих сторон питателя. Шпиндель каждой шлифовальной бабки вращается от отдельного электропривода 5, а сами шлифовальные бабки перемещаются по направляющим б качения. К корпусу каждой шлифовальной бабки привернут кронштейн 7, в котором помещена гайка 8 с винтом 9, предназначенным для установки шлифовальной бабки.

Винты выполнены в виде штоков поршней 10 пневматических цилиндров 11, закрепленных на ползунах 12. Ролики ползунов заходят ь пазы кулаков 18, посаженных на приводном валу 14. Вал получает

¹ 15574! вращение от червячного редуктора 15. Кулаки сообщают ползунам возвратно-IlocTv;IBTpJlbi- ое движение.

При вращении приводного вала кулаки подают шлифовальные оабки вперед к пружине. При соприкосновении торцов пружины с абразивными кругами движение шлифовальных бабок приостанавливается.

Усилием пневмоцилиндров абразивные круги прижимаются к торцам обрабатываемой пружины и шлифуют их. Ползуны при этом продолжают подаваться вперед кулаками на заданный ход. При дальнейшем вращении приводного вала кулаки отводят ползуны, а с ними и шлифовальные бабки от пружины и цикл обработки заканчивается.

Предмет изооретения

Автомат для одновременного шлифования торцов пружины с двумя соосными шлифовальными бабками, располо>кенными симметрично с обеих сторон питателя, подающего пружины из магазина в зону шлифования, о т л и ч а и шийся тем, что, с целью обеспечения постоянного для данного размера пружины съема металла с ее торцов независимо от колебаний ее длины и износа абразивного круга, винты для установки шлифовальных бабок выполнены в виде штоков поршней пневматических цилиндров, закрепленных на ползунах, получающих возвратно-поступательное движение под воздействием кулаков приводногс вала. № j55741

Составитель Ф. Масленников

Редактор П. Ф. Старцева Текрсд А. М. Токер Корректор И. С. Дроздова

ФОрмат бум. 70;; 108 j ; Объем 0,26 изд. л.

Заказ 1759/12 Тираж 1250 Цена 4 коп, ЦН1111П11 Государственного комитета по делам изобретений и открытий СССР .Москва, Центр, пр. Серова, д. 4.

Типография, пп Сапунова, 2.
