Устройство для соединения гибких тонкостенных трубопроводов

Устройство для соединения гибких тонкостенных трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, а именно к трубопроводной арматуре. Цель изобретения - повышение надежности и герметичности. Устройство в виде муфты имеет стопоры в виде двух колец, заформованных в тело муфты, причем кольца установлены на корпусе муфты с зазором, а концы муфты выполнены в виде раструбов, состоящих из ребер жесткости, соединенных перепонками. При этом жесткость раструба меньше жесткости соединяемого трубопровода, а зазор составляет не более двух толщин стенок трубопровода. 4 ил.

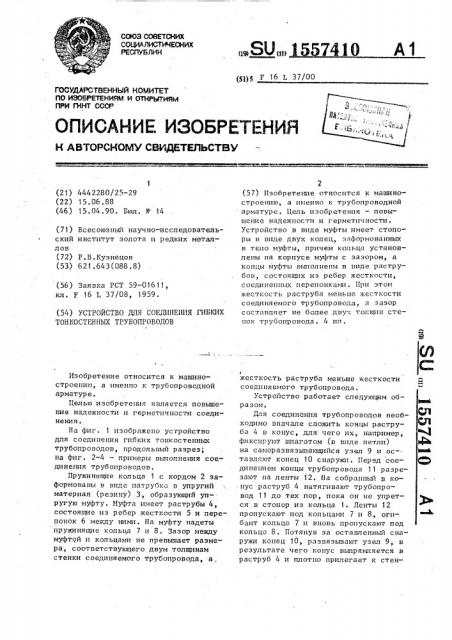

союз сонетсних соцмлистичесних

РЕСПУБЛИК

А1

„.Я0„„5741О (gI)g F 16 1. 37/00

ОПИСАНЛЕ ИЗОБРЕТЕНИЯ

К AВТОРСНОМУ СВИДЕТЕЛЬСТВУ (2 1 ) 4442280/25-29 (22) 15.06.88 (46) 15.04.90. Бюл. Ф 14 (56) Заявка РСТ 59-01611, кл. F 16 L 37/08, 1959.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изоВРетениям и отнРытилм пРи Гннт сссР (71) Всесоюзный научно-исследовательский институт золота и редких металлов

{72) P.Â.Êóçíåöîâ (53) 621,643(088.8) (54) УСТРОЙСТВО ДПЯ СОЕДШЕНИЯ ГИБКИХ

ТОН IC0CTEHHbIX ТРУБОПРОВОДОВ

Изобретение относится к машиностроению, а именно к трубопроводной арматуре.

Целью изобретения является повышение надежности H герметичности соединения °

На фиг. 1 изображено устройство для соединения гибких тонкостенных трубопроводов, продольный разрез, на фиг. 2-4 — примеры выполнения соединения трубопроводов.

Пружинящие кольца 1 с кордом 2 заформованы в виде патрубка в упругий материал (резину) 3, образующий упругую муфту. Муфта имеет раструбы 4, состоящие из ребер жесткости 5 и перепонок 6 между ними. fla муфту надеты пружинящие кольца 7 и 8. Зазор между муфтой и кольцами не превышает размера, соответствующего двум толщинам стенки соединяемого трубопровода, а, (57) Изобретение относится к машиностроению, а именно к трубопроводной арматуре. Цель изобретения — повыше ни е надежности и г ерметич ности .

Устройство в виде муфты имеет стопоры в виде двух колец, злформованных в тело муфты, причем кольца установлены на корпусе муфты с зазором, а концы муфты выполнены в виде раструбов, состоящих из ребер жесткости, соединенных перепонками. При этом жесткость раструба меньше жесткости соединяемого трубопровода, а зазор составляет не более дву..; толщин стенок трубопровода, 4 пл. жесткость раструба меньше жесткости соединяемого трубопровода.

Устройство работает следующим образом.

Для соединения трубопроводов необходимо вначале сложить концы раструба 4 в конус, для чего их, например, фиксируют шпагатом (в виде петли) на саморазвязывающийся узел 9 и оставляют конец 10 спаружп. Перед соединением концы трубопровода 11 разрезают на ленты 12. На собранный в конус раструб 4 натягивают трубопровод t1 до тех пор, пока он не упрется в стопор из кольца 1. Ленты 12 пропускают под кольцамн 7 и 8, огибают кольцо 7 и вновь пропускают под кольцо 8. Потянув за оставленный снаружи конец 10, развязывают узел 9, в результате чего конус выпрямляется в раструб 4 и плотно прилегает к стен155741Î кам трубопроводов 11. При подаче в трубопровод избыточного давления (напор воды) стенки раструба, имеющего меньшую жесткость, чем стенки трубопровода, создают дополнительную герметичность за счет этого давления.

Продольно-поперечная деформация муфты при работе создает дополнительные усилия, удерживающие ленты 12, заправленные под кольца 7 и 8, от скольжения, т.е. при работе устройства обеспечивается надежность соединения и его герметичность, чем выше давление, тем выше надежность и герметичность

Устройство можно использовать и для стыковки жестких труб. Для этого на трубе крепится отрезок тонкостенного шланга с помощью хомута 13, т.е. жест-2О кая труба как бы имеет продолжение в виде, тонкостенного шланга, который соединяется с муфтой аналогично вышеописанному.

Использование предлагаемого уст- 25 ройства позволяет сократить число разpo3HeHHblx деталей, необходимых í сборки, так как в этом случае используется один узел (сборочный), включающий несколько деталей. Кроме того, обеспечивается не только надежность и герметичность соединения, но и возможность соединения труб близких неравных диаметров.

Формула из обр ет ения

Устройство для соединения гибких тонкостенных трубопроводов, включающее муфту co стопорами и кольцевыми элементами, о т л и ч а ю щ е е с я тем, что, с целью повышения герметичности соединений, стопоры выполнены в виде двух колец, заформованных в тело муфты по концам, при этом концы муфты выполнены в виде раструбов иэ эластичного материала, на внутренней поверхности которого закреплены ребра жесткости, а кольцевые элементы установлены между стопорами на корпусе муфты с зазором, не превышающим двух толщин стенок трубопровода.

15574 lO

1 557410

Составитель В.Бухарев

Редактор А.Лежнина Техред A.Кравчук Корректор О.Кравцова

Заказ 710

Тираж 564

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарин», 101
