Устройство для испытания моделей гибких фундаментов

Устройство для испытания моделей гибких фундаментов

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, в частности к испытаниям моделей строительных конструкций. Цель изобретения - повышение точности испытаний. Устройство включает раму с верхней траверсой 1. Модель грунтового основания выполнена в виде стержней 2 и эластичных тяг 3 с грузовыми подвесами 4 и грузами 5. Тяги 3 выполнены из резины и установлены посредством подвижных зажимов 6 на стержнях 2. Модель 7 гибкого фундамента закреплена на металлических оголовках 8 тяг 3. Нагрузочное приспособление выполнено в виде бездонных коробов 9 с сыпучим грузом 10. Стенки бездонных коробов 9 выполнены из шарнирно-поворотных элементов 11. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 С 01 М 19/00

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Е +IЬJ31! . Ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЬГИЯМ (21) 436 5004/31-33 (22) 13.01.88 (46) 15.04.90. Бюл. Р 14 (71) Усть-Каменогорский строительнодорожный институт (72) Н.И.Захаров ,(53) 620.174(088.8) (56) Авторское свидетельство СССР

Р 489978, кл. G 01 И 1/04, 1974.

Авторское свидетельство СССР

У 1307282, кл. G 01 М 19/00, 1985. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МОДЕЛЕЙ

ГИБКИХ ФУНДАМКНТОВ (57) Изобретение относится к строительству, в частности к испытаниям

2 моделей строительных конструкций.

Цель изобретения — повышение точности испытаний. Устройство включает раму с верхней траверсой 1. Модель грунтового основания выполнена в виде стержней 2 и эластичных тяг 3 с грузовыми подвесами 4 и грузами 5. Тяги 3 выполнены из резины и установлены посредством подвижных зажимов

6 на стержнях 2. Модель 7 гибкого фундамента закреплена на металлических оголовках 8 тяг 3. Нагрузочное приспособление выполнено в виде бездонных коробов 9 с сыпучим грузом 10.i

Стенки бездонных коробов 9 выполнены из шарнирно-поворотных элементов 11.

1 ил.

1557472

Формула изобр ет ения

Составитель В.Малышев

Редактор А.Qrap Техред А, Кравчук Корр ект ор Т . Мал ец

Заказ 713 Тираж 434 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина, 10!

Изобретение относится к строительству, в частности к технике испытаний моделей строительных конструкций.

Цель изобретения — повышение точ5 ности испытаний.

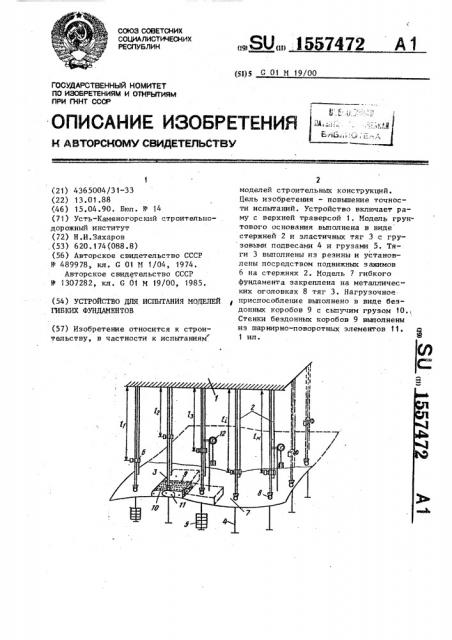

На чертеже показано устройство, общий вид, Устройство включает раму (не показана) с верхней траверсой 1. Модель 10 грунтового основания выполнена в виде стержней 2, неподвижно закрепленных на верхней траверсе 1, и эластичных нелинейно деформируемых тяг 3 с грузовыми подвесами 4 и грузами 5. Тя-15 ги 3 выполнены, например, из резины и установлены посредством подвижных зажимов 6 на стержнях 2 траверсы 1.

Модель ? гибкого фундамента закреплена на металлических оголовках 8 тяг 20

3. Нагрузочное приспособление выполнено в виде бездонных коробов 9 с с.ыпучим грузом 10. Стенки бездонных коробов 9 выполнены из шарнирно-поворотных элементов 11. На стержнях 2 25 закреплены прогибомеры 12.

Устройство работает следующим об-разом.

После тарировки эластичных тяг 3 и регулирования их жесткости путем изменения их длины с помощью грузов

5 на исследуемую модель 7 передают нагрузку. путем заполнения коробов 9 сыпучим грузом 10. Деформации каждой эластичной тяги 3, а следовательно, и вертикальные перемещения центров элементарных площадок модели 7 регистрируют с помощью прогибомеров 12.

Эластичные тяги 3 представляют собой

"перевернутую" модель грунтового основания, прикреплены к центрам элементарных плоцадок, на которые разбита поверхность модели 7, и имитируют сосредоточенные равнодействующие реакции грунтового основания. Используя графики тарировки эластичных тяг 3, по величине перемещений определяют сосредоточенные реакции для каждой площадки модели 7, одновременно с помощью тензометров (не показаны) регистрируют напряжения, возникающие в материале исследуемой гибкой модели

7 гибкого фундамента. Эластичные тяги 3 деформируются по нелинейному закону.

Устройство для испытания моделей гибких фундаментов, включающее раму с верхней траверсой, модель грунтового основания, нагрузочное и измерительное приспособления, о т л и ч а ющ е е с я тем, что, с целью повышения точности испытаний, модель грунтового основания выполнена в виде стержней, неподвижно закрепленных на верхней траверсе, и эластичных нелинейно деформируемых тяг с грузовыми подвесами, установленных посредством подвижных зажимов на стержнях траверсы, а нагрузочное приспособление — в виде бездонных коробов с сыпучим грузом, стенки которых выполнены из шарнирно-поворотных элементов.
