Вихретоковый дефектоскоп

Вихретоковый дефектоскоп

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю и может быть использовано для дефектоскопии электропроводящих объектов. Повышение достоверности контроля достигается за счет распознавания сигнала от дефекта по двуполярному импульсу. Двуполярный импульс соответствующей амплитуды, задаваемой источниками 11, 12 опорного напряжения, возникает при воздействии дефекта. Импульсы, распознаваемые блоками 7 и 8 выделения сигнала положительной и отрицательной полярности соответственно, поступают одновременно на входы логической схемы И 15 за счет наличия схемы 13 задержки. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН 1)5 G 01 N 27/90

ГОСУДАРСТОЕННЬ Й НОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГННТ СССР (21) 4391732/25-28 (22) 1 4 . 1 2 . 87 (46) 15.04.90. Бюл. t 14 (71) Омский институт инженеров железнодорожного транспорта (72) В.А.Исаков, P.À.Àõìåäæàíîâ, Ю.A.Ïîïêîâ и Л.A.Ìàð÷åèêî (53) 620.179.14(088.8) (56) Авторское свидетельство СССР

М 336558, кл. G 01 N 27/90, 1972.

Авторское свидетельство СССР

У 386330, кл. С 01 N 27/90, 1973. (54) ВИХРЕТОКОВЫЙ ДЕФЕКТОСКОП (57) Изобретение относится к неразрушающему контролю иможет быть исполь;

2 эовано для дефектоскопии электропроводящих объектов. Повьппение достоверности контроля достигается эа счет распознавания сигнала от дефекта по двуполярному импульсу. Двунолярный импульс соответствующей амплитуды, задаваемой источникамн 11, 12 опорного напряжения, возникает при воздействии дефекта. Импульсы, распознаваемые блоками 7 и 8 выделения сигнала положительной и отрицательной полярности соответственно, поступают одновременно на входы логической схемы

И 15 за счет наличия схемы 13 задержки. 1 ил.

1557514 формулаизобретения

Вихретоковый дефектоскоп работает следующим образом.

В процессе перемещения вихретокового преобразователя 2 по поверхности контролируемого объекта изменяется

его выходное напряжение. Получаемые

Составитель П.Шкатов

Редактор Л.Веселовская Техред А.Кравчук Корректор о-Ципле

Заказ 715 Тираж 509 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к нераэрушающему контролю и может быть использовано для дефектоскопии электропроводящих изделий.

Цель изобретения — повышение достоверности контроля эа счет распознавания формы сигнала от дефекта по наличию двуполярного импульса.

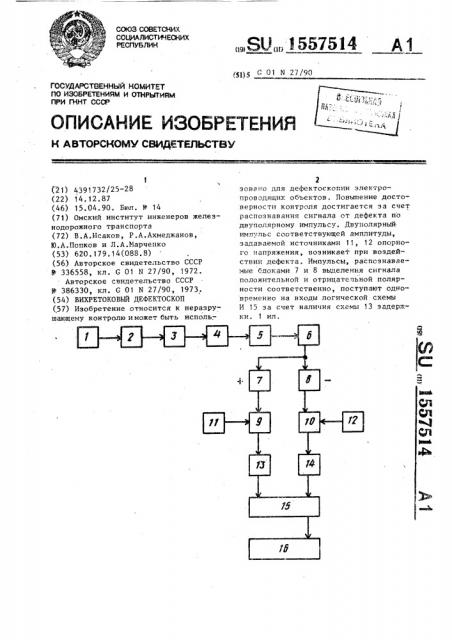

На чертеже представлена функциональная схема вихретокового дефектоскопа.

Вихретоковый дефектоскоп содержит последовательно соединенные генератор 1, вихретоковый преобразователь

2, усилитель 3 с полосовым фильтром

4, детектор 5 и дифференцирующий усилитель 6, блок 7 выделения сигнала положительной полярности и блок 8 выделения сигнала отрицательной по20 лярности, подключенные входами к выходу дифференцирующего усилителя 6, компараторы 9 и 10 с источниками 11 и 12 опорного .напряжения соответственно, подключенными к опорному входу 25 соответствующего компаратора, схему

13 задержки, инвертор 14, логическую схему И 15, соединенную первым входом через схему 13 задержки с выходом компаратора 9 и вторым входом через инвертор. 14 с выходом компаратора 10, и индикатор 16, подключенный к выходу логической схемы И 15.

Детектор 5 рекомендуется выполнять в виде фазового детектора, однако

) приемлем вариант его выполнения амплитудным. Рабочий диапазон полосового фильтра 4 выбирается известным образом для повышения отношения сигнал/помеха и зависит от скорости сканирования.

40 после преобразования с помощью усилителя 3 с полосовым фильтром 4, детектора 5 и дифференцирующего усилителя

6 импульсы имеют одинаковую или разную полярность. Следующие друг за друroM импульсы одинаковой полярности не связаны с наличием дефекта и подавляются, поскольку сигнал высокого уровня на одном из входов логической схемы И 15 отсутствует. При смене полярности импульсов дополнительно с помощью компараторов 9 и 10 подавляются флуктуации сигнала, не связанные с воздействием дефекта. При воздействии дефекта возникает разнополяр" ный импульс, обрабатываемый блоками

7 и 8 выделения сигналов положительной и отрицательной полярности. 3а счет наличия схемы 13 задержки на вход логической схемы И 15 поступают два сигнала высокого уровня, и индикатор 16 регистрирует дефект.

Вихретоковый дефектоскоп, содержащий последовательно соединенные генератор, вихретоковый преобразователь, усилитель и детектор, два компаратора, схему задержки, логическую схему И, соединенную первым входом с выходом первого компаратора через схему задержки и индикатор, подключенный к выходу логической схемы И, отличающийся тем, что, с целью повышения достоверности контроля, он снабжен дифференцирующим усилителем, блоком выделения сигнала положительной полярности и блоком выделения сигнала отрицательной полярности, подключенными входами к выходу дифференцирующего усилителя и выходами — к входу соответствующего компаратора, и инвертором, включенным между выходом второго компаратора и вторым входом логической схемы И.
