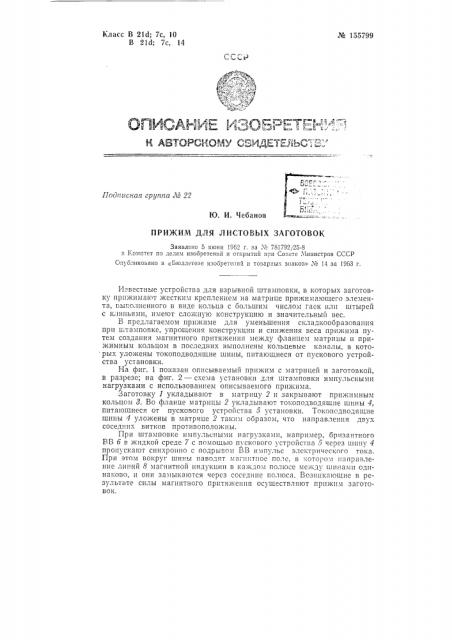

№ 155799
Класс В 21d; 7с, 10
В 21d; 7с, 14 ф ф% т
Подписная группа ЛЗ 22
Ю. И. Чебанов
ПРИЖИМ ДЛЯ ЛИСТОВЫХ ЗАГОТОВОК
Заявлено 5 июня 1962 г. за ¹ 781792/25-8 и Комитет ио делам изобретений и открытий нри Совете Министров СССР
Оп1блнковаио в «Бюллетене ||зооретеннй! и товарных знаков» ¹ 14 за 1963 г.
Известные устройства для взрывной штамповки, в которых заготовку при>кима|от жестким креплением на матрице прижимающего элемента, вьп;олненного в виде кольца с большим числом гаек илн штырей с клиньями, имеют сложную конструкцию и значительньш вес.
В предлагаемом прижиме для уменьшения складкообразования прн ц тамповке, упрощения конструкции и снижения веса прижима путем создания магнитного притя>кения между фланцем матрицы и прижимным кольцом в последних выполнены кольцевые каналы, в кото рых уложены токоподводящие шипы, питающиеся от пускового устройства установки.
На фиг. 1 показан описываемый прижим с матрицей и заготовкой, в разрезе; на фиг. 2 — схема установки для штамповки импульсными нагрузками с использованием описываемого прижима.
Заготовку 1 укладывают в матрицу 2 и закрывают прижимным кольцом 8. Во фланце матрицы 2 укладывают токоподводящие шины 4, питавшиеся от пускового устройства 5 установки. Токопсдводящие шины 4 уложены в матрице 2 таких| образом, что направления двух соседних витков противоположны.
При штамповке импульсными нагрузками, например, бризантного
BB б в жидкой среде 7 с помощью пускового устройства 5 через шину 4 проп1 CIozp IPoiI ВВ viIIIi льc 3.1oI .Tp11 oI
При этом вокруг шины наводят ма, IIIlTIIQQ поле, в котором направление линий 8 магнитной индукции в каждом полюсе между шинами одинаково, и они замыкаются через соседние полюса. Возникающие в результате силы магнитного притяжения Ос1 ществляют !!pl!>I
Предмет изобретения
Прижим для листовых заготовок к фланцу матрицы, смонтированный на установках для штамповки импульсными нагрузками, включающий прижимное кольцо, отличающийся тем, что, с целью уменьшения складкообразования при штамповке, упрощения конструкции и снижения веса прижима путем создания магнитного притяжения между фланцем матрицы и прижимным кольцом, в последних выполнены кольцевые каналы, в которых уложены токоподводящие шины, питающиеся от пускового устройства установки.
Фиг f
5 1
I L
3 7 6
