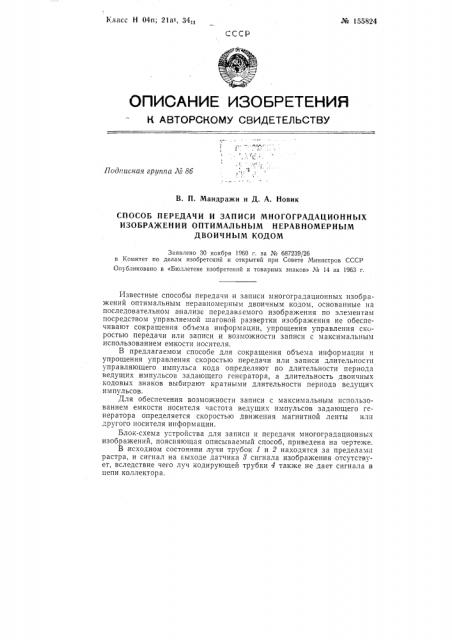

Класс Н 04п; 21а<, 34„ № 155824

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 8б

В. П. Мандражи и Д. А. Новик

СПОСОБ ПЕРЕДАЧИ И ЗАПИСИ МНОГОГРАДАЦИОННЫХ

ИЗОБРАЖЕНИЙ ОПТИМАЛЬНЫМ НЕРАВНОМЕРНЫМ

ДВОИЧНЫМ КОДОМ

Заявлено 30 ноября 1960 г. за Иа 687239/26 в Комитет по делам изобретсний и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Ка 14 за 1963 г.

Известные способы передачи и записи многоградационных изображений оптимальным неравномерным двоичным кодом, основанные на последовательном анализе передаваемого изображения по элементам посредством управляемой шаговой развертки изображения не обеспечивают сокращения объема информации, упрощения управления скоростью передачи или записи и возможности записи с максимальным .использованием емкости носителя.

В предлагаемом способе для сокращения объема информации и упрощения управления скоростью передачи или записи длительности управляющего импульса кода определяют по длительности периода ведущих импульсов задающего генератора, а длительность двоичных кодовых знаков выбирают кратными длительности периода ведущих импульсов.

Для обеспечения возможности записи с максимальным использованием емкости носителя частота ведущих импульсов задающего генератора определяется скоростью движения магнитной ленты илп другого носителя информации.

Блок-схема устройства для записи и передачи многоградационных изображений, поясняющая описываемый способ, приведена на чертеже.

В исходном состоянии лучи трубок 1 и 2 находятся за пределамп растра, и сигнал на выходе датчика 8 сигнала изображения отсутствует, вследствие чего луч кодирующей трубки 4 также не дает сигнала в цепи коллектора.

М 155824

На регистре 5 записано пять нулей, генератор б не работает и, следовательно, кольцевой регистр 7 и цифровой коммутатор 8 также не работают. Работа устройства начинается после замыкания ключакнопки запуска 9. При этом отпирается генератор б, и генератор Ji генерирует импульс запуска. Импульс запуска сбрасывает все ячейки регистров 5 и 7 в состояние «0», кроме первой ячейки регистра 7, которая устанавливается им в состояние «1». Одновременно импульс запуска устанавливает выходные напряжения всех развертывающих услройств трубок 1, 2 и 4 в исходное состояние.

Далее несколько расширенный импульс запуска поступает на схему совпадений 11. Последовательность ведущих импульсов генератора б поступает на регистр 7, как продвигающие импульсы, в результате чего каждый из них продвигает «1» на одну ячейку по кольцу регистра. Второй ведущий импульс приведет к появлению первого импульса последовательности на выходе второй ячейки регистра 7, который поступает на схему совпадений 11. Совпадая во времени с расширенным импульсом запуска от генератора 10, он приводит к появлению импульса на выходе схемы совпадений 11 и опрокидыванию триггера 12, формирующего при этом первый управляющий рабочий импульс.

Управляющий рабочий импульс подается, как импульс сброса, на цифровой коммутатор 8 для установки его на «О», а также на триггеры 18 и 11 для установки их в сосгояние «1».

Управляющий импульс также подается на генератор шаговой развертки 15 датчика сигнала, что вызывает появление первой ступеньки отклоняющего напряжения. Таким образом, появляется на выходе датчика 8 напряжение, пропорциональное яркости первого элемента изображения, которое приводит и соответствующему отклонению луча трубки 4 по вертикали.

Одновременно управляющий рабочий импульс подается на схему совпадений 1б, на которую одновременно подана последовательность импульсов с выхода схемы антисовпадений 17. Затем на выходе схемы совпадений 1б появляется группа из четырех тактовых продвигающих импульсов.

В результате работы устройства квантования к концу действия первой группы тактовых продвигающих импульсов на 9-й выходной шине дешифратора 18 появится напряжение, Это свидетельствует о том, что первый элемент изображения является новым как по строке, так и по кадру, а номер выходной шины, на которой появилось напряжение, соогветствует градации яркости первого элемента изображения.

Это напряжение с выходной шин:. дешифратора 18 подается одновременно на соответствующие гсризонтальные шины собственно кодирующего 19 и управляюще-кодирующего матричного 20 устройств, представляющих собой диодные матрицы. Напряжение на этих шинах сохраняется дс прихода следующего управляющего рабочего импульса. Принцип размещения диодов, соединяющих вертикальные и горизонтальные шины матрицы кодирующего устройства 19 состоит в том, что они соединяют данную горизонтальную шину с теми вертикальными шинами матрицы, положение которых соответствует положению единиц в кодовой комбинации, соответствующей этой горизонтальной шине.

Принцип же размещения диодов в матрице матричного устройства

20 состоит в том, что в этом случае диоды соединяют данную горизонтальную шину только с одной вертикальной шиной, номер которой равен длительности кодовой комбинации, соответствующей этой горизонтальной шине. № 155824

Процесс анализа и подготовки к передаче кодовой комбинации, соответствующей второму элементу изображения, начинается с момента появления втооого управляющего рабочего импульса и оканчивается к моменгу окончания последнего кодового знака первой кодовой комбинации.

При дальнейшем рассмотрении работы предлагаемого устройства будем полагать, например, что градации яркости второго, а также третьего элемента изображения не отличаются от градации яркост;! первого элемента изображения (т. е. они являются «не новыми» по строке) и являются новыми по кадру, как и все остальные элементы первого кадра. В соответствии с ОНК, приведенном в таблице 1, второму и третьему элементам изображения (т, е. «не новым» значениям> должна соответствовать передача кодовых комбинаций, состоящих из одного кодового знака «1». Рассмотрим формирование и передачу этих кодовых комбинаций. Передним фронтом второго управляющего рабочсго импульса триггеры 18 и 14 устанавливаются в исходное состояние «1». Второй управляющий рабочий импульс поступает на генератор шаговой развертки 15, что приводит к появлению на выходе датчика 8 напряжения, пропорционального яркости второго элеменга изображения.

На выходе схемы совпадений 16 поя вляется вторая группа из чстырех тактовых продвигающих импульсов. В результате происходит отклонение луча трубки 4 по горизонтали напряжением генератора шаговой развертки 28. Так как кодовая комбинация на выходе трубки 4 совпадает с кодовой комбинацией первого элемента, записаннои на ре. гистре 5, то в процессе ее вдвижения в регистр на выходе схемы антисовпадений 29 импульса не появится, а триггер 18 останется в состоя нии «1».

Так как второй элемент изображения новый по кадру, то на выходе схемы антисовпадений 80 появится хотя бы один импульс, который перебросит триггер 14 в состояние «0».

B результате взаимодействия схем 81, 82 и 88 появится напря>кение только на выходной шине 1б, соответствующей «не новому» значению по строке. Это напряжение подается на 16-е горизонтальные шины кодирующего 20 устройства, в результате чего появляется напряжение на нагрузочных сопротивлениях только первой шины устройс:ва 19 и первой шины устройства 20.

Шестой тактовый импульс последовательности формирует задний фронт второго управля)ощего рабочего импульса и поступает на цифровой коммутатор 8, который начи Iael. считать такты заново, так как перед этим он был сброшен на «0» передним фронтом второго управляющего рабочего импульса. Напряжение с первой ячейки коммутатора

6 подводится к первым ключевым схемам совпадения 21 и 22.

На выходе сумматора 24 появится при этом напряжение управляющего импульса, подаваемое на схему совпадений 11.

Это напряжение, совпадая во времени со следующим импульсом сдвинутой на период ведущих импульсов тактовой последовательности, дает импульсы, KOTopbip запускают триггер 12, определяя передний фронт управляющего импульса. Задний фронт этого импульса, как и в предыдущих с;!учаях, опреде:iястся счедуfoшим импульcoм т2ктовой последовательности.

Работа схемы при появлении третьего управля!ощего рабочего импульса ничем не отличается от ее работы при появлении предыдущего (BToporo) управ.7 !!ощего рабочего импульса, TaK KaK третий эле!i!ент изображения так же, как и второй, в данном случае не новый по строке. № 155824

Одновременно с появлением напряжения управляющего импульса на выходе сумматора 24 появляется напряжение на выходе кодирующего устройства 19 — кодовый ",íàê «1», т. е. кодовая комбинация не нового значения. Эта кодовая комбинация восстанавливается по длительности триггером 27.

Затем передача данным устройством всех оста IbHblx «HQBbix» и

«не новых» элементов по строке повторяется. Передача элементов изображения новых по строке, но не новых по кадру протекает так же, как и других, за исключением того, что в канал связи в этом случае будет посылаться кодовая комбинация из четырех знаков — «0001»>.

Верхний предел скорости выдачи двоичных знаков в канал связи, а следовательно, скорости передачи данного изображения. определяется только скоростью счета (быстродействием) пассивных цифровых элементов, использованных в данном устройстве. Нижний предел скорости передачи не ограничен.

Максимальным быстродействием обладают блоки устройства квантования и взятия новых значений, и особенно блоки коммутации режимов элемента памяти 84, 35 и >б.

Требуемое быстродействие этих блоков может быть уменьшено в два раза путем применения двух потенциалоскопов, работающих параллельно (один в режиме записи, второй — в режиме воспроизведения), и коммутатора, меняющего их местами после каждого кадра.

Предмет изобретения

1. Способ передачи и записи многоградационных изображений оптимальным неравномерным двоичным кодом, основанный на последовательном анализе передаваемого изобра>кения по элементам посредством управляемой шаговой развертки изображения, о т л и ч а ю щ и йся тем, что, с целью сокращения объема информации и упрощения управления скоростью передачи илп записи, длительность управляюшего импульса кода, разрешающего своим передним фронтом анализ следующего элемента изображения, определяют по длительности периода ведущих импульсов задающего генератора, а длительность двоичных кодовых знаков, передаваемых по каналу связи или используемых при записи изображения, выоирают кратными длительности периода ведущих:импульсов.

2. Способ записи многоградационных изображений оптимальным неравномерным двоичным кодом на магнитную пленку или другой носитель информации по п. 1, отличающийся тем, что, с целью обеспечения возможности записи с максимальным использованием емкости носителя, частота ведущих импульсов задающего генератора определяется скоростью движения магнитной ленты или другого носителя информации. № 155824
