Устройство для ориентирования плодов

Устройство для ориентирования плодов

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для первичной обработки плодов и овощей, а именно к устройствам для ориентирования округлых плодов, имеющих выступ, например лука, и может быть использовано на предприятиях консервной и овощесушильной промышленности. Цель изобретения - повышение точности и надежности ориентирования. Устройство для ориентирования плодов включает закрепленное на раме 1 кольцо 2, на которое натянута гибкая цилиндрическая сетка 3 с конической заходной частью и расположенный под нижним концом сетки установочный конус 4. С противоположных сторон сетки 3 установлены попарно с возможностью вертикального и встречного перемещения полукольца 5, образующие кольцевые фильеры для проталкивания плода вдоль сеток. 1 з.п. ф-лы, 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 А 23 N 15/00 р 5 у

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4358951/30-13 (22) 05.06.88 (46) 23.04.90. Бюл. № 15 (71) Одесское специальное конструкторскотехнологическое бюро продовольственного машиностроения (72) Г. С. Виницкий (53) 631.361 95 (088.8) (56) П а тент Ф ра нци и № 2194182, кл. В 65 В 39/00, 1972. (54) УСТРОЙСТВО ДЛЯ ОРИЕНТИРОВАНИЯ ПЛОДОВ (5, ) Изобретение относится к оборудованию для первичной обработки плодов и овощей, а именно к устройствам для ориентирования округлых плодов, имеющих выс„„Я0„„1558377 A 1 туп, например лука, и может быть использовано на предприятиях консервной и овощесушильной промышленности. Цель изобретения — повышение точности и надежности ориентирования. Устройство для ориентирования плодов включает закрепленное на раме 1 кольцо 2, на которое натянута гибкая цилиндрическая сетка 3 с конической заходной частью и расположенный под нижним концом сетки установочный конуc 4. С противоположных сторон сетки 3 установлены попарно с возможHocThIo вертикального и встречного перемещения полукольца 5, образующие кольцевые фпльеры для проталкивания плода вдоль сеток. 1 з. и. ф-лы, 6 ил.

1558377

Формула изобретения

3

Изобретение относится к пищевой промышленности, предназначено для ориентирования округлых плодов, имеющих выступ, например лука, и может применяться на предприятиях консервной и овощесушильной п ромышленности.

Целью изобретения является повышение точности и надежности ориентирования.

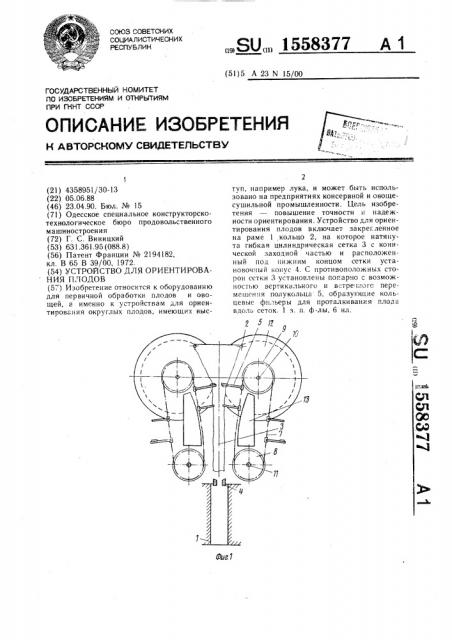

На фиг. 1 показано устройство для ориентирования плодов, общий вид; на фиг. 2 — фаза ориентирования плода при движении в сетке; на фиг. 3 — разрез А — А на фиг. 2; на фиг. 4 — плод под воздействием кольцевых фильер; на фиг. 5— разрез Б — Б на фиг. 4, положение кольцевых фильер в момент выхода плодЭ из сетки; на фиг. 6 — луковица на установочном конусе.

В устройство подаются предварительно очищенные, например, путем сухой очистки, отсортированные калиброванные плоды, у которых длина конца не превышает заданное значение. Подача плодов в устройство и роизводится поштучно.

Устройство состоит из станины 1 с рамой, на которой закреплено кольцо 2 с гибкой цилиндрической сеткой 3 с конической заходной частью и расположенный под ниж ним концом сетки установочный конус 4, обращенный к ней большим основанием для сор иенти рован ного плода.

С противоположных внешних сторон сетки 3 установлены с возможностью вертикального и встречного перемещения взаимодействующие друг с другом две пары полуколец 5, образующие верхнюю и нижнюю кольцевые фильеры 6, причем внутренний диаметр кольцевых фильер образован с возможностью обеспечения беспрепятственного прохода ветки. Диаметр кольца нижней фильеры 6 в сомкнутом состоянии больше наружного диаметра установочного конуса 4 и больше диаметра кольца верхней фильеры.

Пары полуколец 5 закреплены на цепях 7.

Каждая из пар полуколец 5, образующая кольцевые фильеры 6, при смыкании обжимает сетку 3 в одной плоскости. Цепи 7 натянуты на звездочки 8 и 9, закрепленные на валах 10 и 11. Один из валов 10 связан с приводом (не показан).

На валы 10 жестко насажены находящиеся в зацеплении одинаковые зубчатые колеса 12.

Цепи 7 скользят по направляющим 13 вдоль сетки 3.

4

Устройство работает следующим образом.

До подачи на устройство сырье, например лук, очищается от грязи, калибруется и конец его обрезается до длины не более 1 см. Далее лук поступает на подаватель (не показан), работа которого синхронизируется с работой устройства. С подавателя луковица попадает в сетку 3, когда нижняя фильера находится под кольцом 2, верхние полукольца не взаимодействуют с сеткой 3 w находятся над звездочками 9. В движение полукольца 5 приводятся цепями 7, надетыми на звездочки 8и9.

Луковица проталкивается сквозь сетку 3 кольцевыми фильерами 6. По мере опускания полукольца 5 под воздействием направляющих 13 сближаются и в нижней части сетки 3 с ней взаимодействует составленное из полуколец 5 лежащее в одной плоскости кольцо. Внутренний диаметр этого кольца должен обеспечивать проход сетки 3 без прихвата (фиг. 2). При движении в сетке 3 луковица выступающим концом задерживается в ячейке сетки и поворачивается концом вверх. Сужающаяся в фильерах 6 сетка 3 фиксирует плод по своей оси. В таком положении он попадает на конус 4.

Благодаря тому, что над и под плодом сетка обжимается фильерами, обеспечивается регулирование скорости движения плода, точность ориентирования и надежная работа устройства.

1. Устройство для ориентирования плодов, содержащее закрепленное на раме кольцо с гибкой цилиндрической сеткой с конической заходной частью и расположенный под нижним концом сетки установочный конус, обращенный к ней большим основанием, отличающееся тем, что, с целью повышения точности и надежности ориентирования, оно снабжено установленным с противоположных внешних сторон сетки с возможностью вертикального и встречного перемещения двумя парами полуколец с образованием кольцевых фильер для проталкивания плода вдоль сетки, при этом внутренний диаметр кольца образован с возможностью обеспечения беспрепятственного прохода сетки.

2. Устройство по и. 1, отличающееся тем, что диаметр кольца нижней фильеры больше диаметра конуса, обращенного к ней.

1558377 юг. 5

1558377

Составитель О. Драгунова

Редактор В. Петраш Техред И. Верес Корректор О. Ципле

Заказ 790

Тираж 501 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
