Класс Н Olj; 21а, 71

Рй 155838

СССР

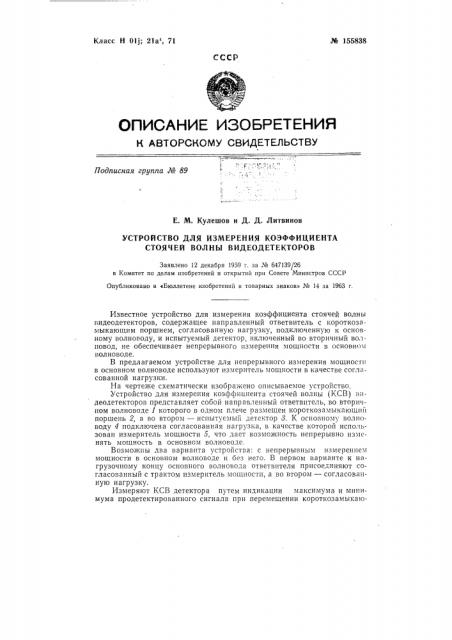

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 89

Е. М. Кулешов и Д. Д. Литвинов

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА

СТОЯЧЕЙ ВОЛНЫ ВИДЕОДЕТЕКТОРОВ

Заявлено 12 декабря 1969 г. за № 647139/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 14 за 1963 г.

Известное устройство для измерения коэффициента стоячей волны видеодетекторов, содержащее направленный ответвитель с короткозамыкающим поршнем, согласованную нагрузку, подключенную к основному волноводу, и испытуемый детектор, включенный во вторичный волповод, не обеспечивает непрерывного измерения мощности в основном волноводе.

В предлагаемом устройстве для непрерывного измерения мощностц в основном волноводе используют измеритель мощности в качестве согласованной нагрузки.

На чертеже схематически изображено описываемое устройство.

Устройство для измерения коэффициента стоячей волны (КСВ) впдеодетекторов представляет собой направленный ответвитель, во вторичном волноводе 1 которого в одном плече размещен короткозамыкающий поршень 2, а во втором — испытуемый детектор 8. К основному водноводу 4 подключена согласованная нагрузка, в качестве которой использован измеритель мощности 5, что дает возможность непрерывно изменять мощность в основном волноводе.

Возможны два варианта устройства: с непрерывным измерением мощности в основном волноводе и без него. В первом варианте к нагрузочному концу основного волновода ответвителя присоединяют согласованный с трактом измеритель мощности, а во втором — согласованную нагрузку.

Измеряют КСВ детектора путем индикации максимума и минимума продетектированного сигнала при перемещении короткозамыкаю№ 155838 щего поршня. Отношение максимума к минимуму равно КСВ испытываемого детектора.

Предмет изобретения

Устройство для измерения коэффициента стоячей волны видеодетекторов, содержащее направленный ответвитель с согласованной нагрузкой в основном волноводе и короткозамыкающий поршень и испытуемый детектор во вторичном волноводе, о т л и ч а ю щ е е с я тем, что, с целью непрерывного измерения мощности в основном волноводе, в качестве согласованной нагрузки использован измеритель мощности.

Составитель Д. Ф. Ломакин

Редактор Л. Г. Герасимова Техред А. А. Камышникова Корректор И. С. Дроздова

Поди. к печ. 22/VI-63 г. Форм. бум. 70X 108 /ia. Объем 0,18 изд. л.

Зак. 1009. Тираж 925. Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Тип. ЦИНТИПРИБОРЭЛЕКТРОПРОМ, Москва, E-123, 2-й Плехановский туп., !2
