Реферат



Изобретение относится к конструкции горных лыж и позволяет повысить устойчивость лыж посредством того, что они имеют расположенный на скользящей поверхности 3 в носковой части конический выступ. Угол конуса последнего направлен в сторону загнутого конца 2. Выступ выполнен съемным 5 и в виде связанного с загибом 2 лыжи наконечника. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 3558414 A 1 (51) 5

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ

ПРИ ГКНТ СССР (21) 4384226/30-12 (22) 23.02.88 (46) 23.04.90. Бюл. № 15 (75) В. Г. Морозов (53) 685.363.22 (088.8) (56) Авторское свидетельство СССР № 852337, кл. А 63 С 5/00, 1978.

2 (54) ГОРНЫЕ ЛЫЖИ (57) Изобретение относится к конструкции горных лыж и позволяет повысить устойчивость лыж посредством того, что они имеют расположенный на скользящей поверхности 3 в носковой части конический выступ.

Угол конуса последнего направлен в сторону загнутого конца 2. Выступ выполнен съемным 5 и в виде связанного с загибом 2 лыжи наконечника. 2 з. и. ф-лы, 3 ил.

1558414

Формула изобретения

Щу 1

Составитель Ю. Зезера

Редактор В. Петраш Техред И. Верес Корректор Л. Бескид

Заказ 792 Тираж 349 Поди исное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д,. 4/5

11роизводственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к спортивному инвентарю, а именно к горным лыжам.

Целью изобретения является повышение устойчивости лыж.

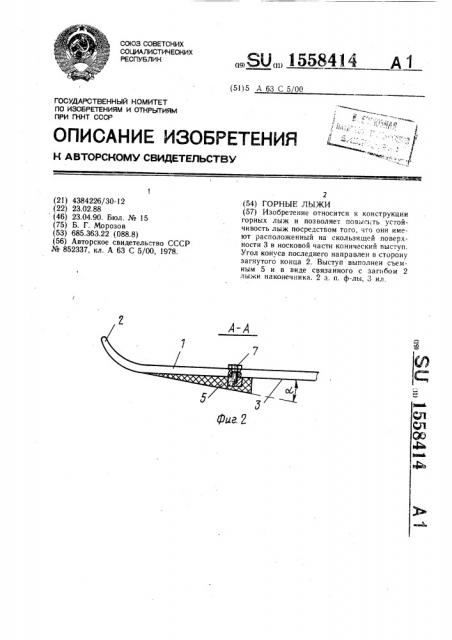

На фиг. 1 изображены горные лыжи, вид сбоку; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — то же, вариант выполнения, Горные лыжи содержат пластмассовое основание 1 с загнутыми концами 2 и со скользящей поверхностью 3, имеют расположенный на скользящей поверхности 3 в носковой части лыж конический выступ

4, угол конуса которого направлен в сторону загнутого конца 2. Выступ 4 выполнен съемным 5 или в виде связанного с загибом 2 лыжи наконечника 6.

Выступ 4 может выполняться из пластической массь1 либо иметь армирующий слой и поверхность из пластической массы.

Съемный выступ 5 имеет винтовое крепление, например болты 7.

Наконечник 6 выполнен из пластической массы, имеет ширину, большую ширины лыж, и держится за счет расклинивающих усилий при надевании.

При зарывании в рыхлый снег выступ

4 образует угол атаки, появляется вертикальная составляющая силы сопротивления и лыжи поднимаются до выхода на режим скольжения по поверхности снежного покрова.

В случае скольжения по твердому насту болты 7 отворачиваются и выступ 5 снимается.

При движении по рыхлому снегу наконечник 6 надевается, при движении по твердому насту — снимается. Действие наконечника аналогично действию выступа 4.

1. Горные лыжи, содержащие пласт15 массовое основание с загнутым концом и со скользящей поверхностью, отличающиеся тем, что, с целью повышения устойчивости лыж, они имеют расположенный на скользящей поверхности в носковой части лыж

20 конический выступ, угол конуса которого направлен в сторону загнутого конца.

2. Лыжи по п. 1, отличающиеся тем, что, выступ выполнен съемным.

3. Лыжи по п. 1, отличающиеся тем, что

2Б выступ выполнен в виде связанного с загибом лыжи наконечника.
