Установка для очистки сточных вод

Установка для очистки сточных вод

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию очистных сооружений сточных вод от гальванических производств и предназначено для уплотнения осадка. Цель изобретения - обеспечение регулируемой непрерывной выгрузки осадка из отстойника в сгуститель. Сгуститель выполнен в виде герметичного корпуса с центральной трубой и сборным лотком в верхней части. Подача осадка осуществляется непрерывно в верхнюю зону центральной трубы. Расход подачи регулируется величиной избыточного давления в корпусе, которое создается подачей сжатого воздуха через регулирующий клапан. С атмосферой корпус соединен через дроссельное устройство. Осветленная жидкость сливается из сборного лотка через гидрозатвор. Сгущенный осадок отводится через нижний штуцер корпуса. Установка для очистки сточных вод позволяет обеспечить непрерывную автоматическую разгрузку отстойника и сгущение осадка в сгустителе без применения регулирующих устройств на трубопроводе выгрузки осадка из отстойника. Кроме того, герметичное исполнение сгустителя позволяет осуществить выгрузку сгущенного осадка в систему его обезвоживания путем передавливания сжатым воздухом, что позволяет упростить компановку оборудования очистных сооружений. 1 ил.

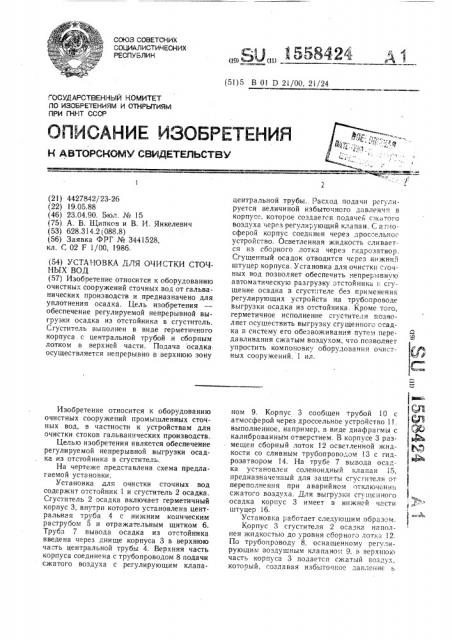

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

СПИ

Й АВ 7ОР м (П

Я фЬ

¹) в вЬ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4427842/23-26 (22) 19.05.88 (46) 23.04.90. Вюл. № 15 (75) А. В. Щипков и В. И. Янкелевич (53) 628.314.2 (088.8) (56) Заявка ФРГ № 3441528, кл. С 02 F 1/00, 1986. (54) УСТАНОВКА ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД (57) Изобретение относится к оборудованию очистных сооружений сточных вод от гальванических производств и предназначено для уплотнения осадка. Цель изобретения обеспечение регулируемой непрерывной выгрузки осадка из отстойника в сгуститель.

Сгуститель выполнен в виде герметичного корпуса. с центральной трубой и сборным лотком в верхней части. Подача осадка осуществляется непрерывно в верхнюю зону

Изобретение относится к оборудованию очистных сооружений промышленных сточных вод, в частности к .устройствам для очистки стоков гальванических производств.

Целью изобретения является обеспечение регулируемой непрерывной выгрузки осадка из отстойника в сгуститель.

На чертеже представлена схема предлагаемой установки.

Установка для очистки сточных вод содержит отстойник 1 и сгуститель 2 осадка.

Сгуститель 2 осадка включает герметичный корпус 3, внутри которого установлена центральная труба 4 с нижним коническим раструбом 5 и отражательным щитком 6.

Труба 7 вывода осадка из отстойника введена через днище корпуса 3 в верхнюю часть центральной трубы 4. Верхняя часть корпуса соединена с трубопроводом 8 подачи сжатого воздуха с регулирующим клапа„„SV„„3 558424 (51)5 В 01 D 21/00, 2! /24 центральной трубы.. Расход подачи регулируется величиной избыточного давления в корпусе, которое создается подачей сжатого воздуха через регулирующий клапан. С атмосферой корпус соединен через дроссельнас устройство. Осветленная жидкость сливается из сборного лотка через гидрозатвор.

Сгущенный осадок отводится через нижний штуцер корпуса. Установка для очистки с"очных вод позволяет обеспечить непрерывную автоматическую разгрузку отстойника .:. сгущение осадка в сгустптеле без применения регулирующих устройств на трубопроводе выгрузки осадка из отстойника. Кроме того, герметичное исполнение сгустителя позволяет осуществить выгрузку сгущенного осадка в систему его обезвоживания путем передавливания сжатым воздухом, что позволяет упростить компоновку оборудования очистных сооружений. 1 ил. ном 9. Корпус 3 сообщен трубой 10 с атмосферой через дроссельное устройство 11. выполненное, например, в виде диафрагмы с . калиброванным отверстием. В корпусе 3 размещен сборный лоток 12 осветленной жидкости со сливным трубопроводом !3 с гидрозатвором 14. На трубе 7 вывода осадка установлен соленоидный клапан 15, предназначенный для защиты сгусгителя от переполнения при а варийном отключени! сжатого воздуха. Для выгрузки сгу;ценного осадка корпус 3 имеет в нижней части штуцер 16.

Установка работает следующим образом.

Корпус 3 сгустителя 2 осадка наполнен жидкостью до уровня сборного лотка 12.

По трубопроводу 8, оснащенному регулирующим воздушным клапано:": 9, в верхн|о1о часть корпуса 3 подается сжатый воздух, который, создавая избыточное давление ь

1558424

Формула изобретения

Соста ви тель Т. Леди е ва

Редактор В. Петра ш Техред И. Верес Корректор Н. Ревская

Заказ 792 Тираж 578 Подписное

ВНИИГ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4!5

Производственно-издательский комбинат «Патент>, г. Ужгород, ул. Гагарина, О1

3 сгустителе, выходит в атмосферу через калиброванное отверстие дроссельного устройства 11, причем величина избыточного давления в сгустителе определяется соотношением между подачей и выходом воздуха.

Избыточное давление в сгустителе обуславливает перепад уровней ЛЬ в трубах гидрозатвора 14, В свою очередь, разность отметок ЛН уровня жидкости в отстойнике 1 и конца трубы 7 обуславливает гидростатическое давление, в результате которого осадок из отстойника передавливается в сгуститель. При наличии в сгустителе избыточного давления величина давления передавливания жидкости из отстойника в сгуститель ЛХ равна разности между величиной гидростатического давления ЛН и величиной избыточного давления ЛЬ.

Таким образом, изменением величины избыточного давления в сгустителе Лй путем регулирования расхода сжатого воздуха клапаном 9 обеспечивается любая величина избыточного давления передавливания ЛХ и, соответственно, любой расход непрерывной разгрузки отстойника без применения регулирующих устройств на трубопроводе разгрузки осадка с отстойника. Передавленный из отстойника осадок поступает в центральную трубу 4, теряет кинетическую энергию в раструбе 5 и, отражаясь от щитка 6, поступает в объем корпуса 3, вытесняя осветленную жидкость в сборный лоток

12 и далее в трубопровод 13 и гидрозатвор 14. По расходу слива осветленной воды контролируется величина разгрузки отстойника.

Сгущенный осадок накапливается в нижней конусной части корпуса 3, откуда периодически выгружается через штуцер 16. Для контроля величины избыточного давления сгуститель оснащен маномером. Гидрозат4 вор 14 является переливным, но одновременно служит и защитой сгустителя от аварийного повышения избыточного давления. При аварийном падении давления в трубопроводе подачи сжатого воздуха предусмотрено автоматическое прекращение разгрузки отстойника путем закрытия соленоидного клапана 15 на трубе 7.

В предлагаемой установке обеспечивается непрерывная автоматическая разгрузка

10 отстойника и сгущение осадка без применения регулирующих устройств на трубопроводе выгрузки осадка из отстойника. Кроме того, герметичное исполнение сгустителя позволяет осуществлять выгрузку сгущенно1> го осадка в систему его обезвоживания путем передавливания сжатым воздухом, что во многих случаях позволяет существенно упростить компоновку оборудования очистных сооружений.

Установка для очистки сточных вод, содержащая отстойник .с трубой вывода осадка, сгуститель, включающий корпус, сборный лоток осветленной жидкости со сливным трубопроводом, штуцер выгрузки сгущенного осадка, отличающаяся тем, что, с целью обеспечения регулируемой непрерывной выгрузки осадка из отстойника, корпус сгустителя выполнен герметичным и снабжен

З0 центральной трубой с нижним коническим раструбом и отражательным щитком, трубопроводом подачи сжатого воздуха с регулирующим клапаном, сообщающейся с атмосферной трубой с дроссельным устройством, при этом труба вывода осадка из отстойника

ЗВ расположена в верхней части центральной трубы, а сливной трубопровод осветленной жидкости сгустителя снабжен гидрозатвором.
