Способ приготовления железного катализатора для гидрогенизации фенилацетилена

Способ приготовления железного катализатора для гидрогенизации фенилацетилена

Иллюстрации

Показать все

Реферат



Изобретение касается каталитической химии, в частности приготовления железного катализатора для гидрогенизации фенилацетилена. Цель - повышение активности катализатора. Процесс ведут промотированием скелетного железа никелевым металлопокрытием с помощью никелирующего раствора, содержащего преимущественно сернокислый никель, гипофосфит натрия, уксуснокислый натрий и дополнительно соединение меди - сернокислой меди. Эти условия повышают активность катализатора. Так, скорость гидрирования в указанном процессе возрастает в 1,5-2,5 раза. 1 табл.

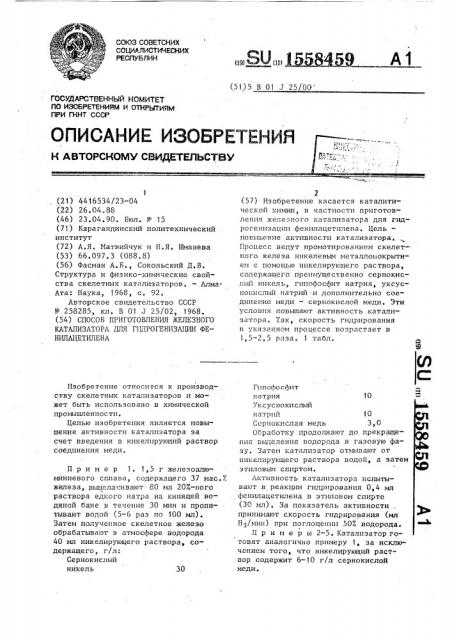

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1,»>SU„» l (51)5 В 01 J 25 00.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЦТИЯМ

ПРИ ГКНТ СССР (21) 4416534/23-04 (22) 26.04.88 (46) 23.04.90. Бюл. ¹ 15 (71) Карагандинский политехнический институт (72) A.ß. Иатвийчук и Н.Я. Шманева (53) 66.097.3 (088.8) (56) Фасман А.Б., Сокольский Д.В.

Структура и физико-химические свойcTBR скелетных катализаторов. — АлмаАта: Наука, 1968, с. 92.

Авторское свидетельство СССР № 258285, кл. В 01 J 25/02, 1968. (54) СПОСОБ ПРИГОТОВЛЕНИЯ ЖЕЛЕЗНОГО

КАТАЛИЗАТОРА ДЛЯ ГИДРОГЕНИЗЛЦИИ ФЕНИЛАЦЕТИЛЕНА

Изобретение относится к производству скелетных катализаторов и может быть использовано в химической промышленности.

Целью изобретения является повышение активности катализатора за счет введения в никелирующий раствор соединения меди.

Пример 1. 1,5 г железоалюминиевог0 сплава, содержац|его 37 мас.l железа, выщелачивают 80 мл 207.-ного раствора едкого патра на кипящей водяной бане в течение 30 мин и пропитывают водой (5-6 раз по 100 мл).

Затем полученное скелетное железо обрабатывают в атмосфере водорода

40 мл никелирующего раствора, содержащего, г/л:

Сернокислый никель (57) Изобретение касается каталитической химии, в частности приготовления железного катализатора для гидрогенизации фенилацетилена. Цель—

IloHbILipHHp :rH Ho i KBòÿëèçàòoðà.

Процесс ведут нромотированиеи скелетного железа никелевым металлолокрытием с помощью никелирующего раствора, содержащего преимущественно сернокислый никель, гипофосфит натрия, уксуснокислый натрий .и дополнительно соединение меди — сернокислой меди. Эти условия повышают активность катализатора. Так, скорость гидрирования в указанном процессе возрастает в

1,5-2,5 раза. 1 табл.

Гипофосфит натрия 10 уксуснокислый натрий 10

Сернокислая медь 3,0

Обработку продолжают до прекращения выделения водорода в газовую фазу. Затем катализатор отьывают от никелирующего раствора водой, а затем этиловым спиртом.

Активность катализатора испытывают в реакции гпдрирования 0,4 мл фенилацетилена в этиловом спирте (30 мл). За показатель активности . принимают скорость гидрирования (мл

Н /мин) при поглощении 50Х водорода.

Пример ы 2-5. Катализатор готовят аналогично примеру 1, за исключением того, что никелируюций раствор содержит 6-10 г/л сернокислой меди.

1558459

Содержание меди в растворе никелирования г/л

ТемпеСкоПри мер

Время никература никелирость гидрирования фенилацетиле на, мл/мин лирования, мин рования оС

2

4

4,5

8,8

8,2

1,8

4,0

3,3

22 ° 0

22,0

22,0

70,0

5,0

22,0

3,0

6,0

10,0

6,0

6,0

0,0

30

3,0

120

Формула изобретения

Составитех В. Теплякова

Техред А. Кравчук Корректор Л. Бескид

Редактор И. Дербак

Заказ 794 Тираж 402 Подписное

РчИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðîä, уи. Гагарина, 101

Испытания активности катализатора проводят аналогично примеру 1.

Пример 6 (по известному способу). Катализатор готовят без добавления в никелирующий раствор соединения меди.

Условия приготовления и результаты испытаний активности катализаторов по примерам 1-6 приведены в 10 таблице.

Как видно из приведенных в таблице данных, скорость гидрирования на катализаторах, приготовленных по предлагаемому способу, в 1,5-2,5 раза выше, чем на катализаторе по из-. вестному способу. При повышении (при-. мер 4) или понижении (пример 5) температуры никелирования активность ка-" тализатора также уменьшается. 20

Способ приготовления железного катализатора для гидрогенизации фе- 25 нилацетилена путем промотирования скелетного -железа никелевым металло покрытием, нанесенным из никелирующего раствора при комнатной температуре, отличающийся тем, что, с целью повышения активности катализатора, используют никелирующий раствор, дополнительно содержащий соединение меди.
