Мундштук к устройствам для дуговой сварки

Мундштук к устройствам для дуговой сварки

Иллюстрации

Показать все

Реферат



Изобретение относится к сварочному производству, в частности к конструкциям мундштуков горелок шланговых аппаратов полуавтоматической дуговой сварки плавящимся электродом. Цель изобретения - облегчение сборки и разборки мундштука. Мундштук содержит корпус 1 с полостью, в которой расположены два токопроводящих вкладыша 2, образующих в сборе четырехгранную усеченную пирамиду. Вкладыши 2 выполнены из порошковых износостойких контактных материалов. Такое конструктивное выполнение вкладышей 2 снижает возможность оплавлений и приваров на их наружных поверхностях. 1 з.п. ф-лы, 4 ил.

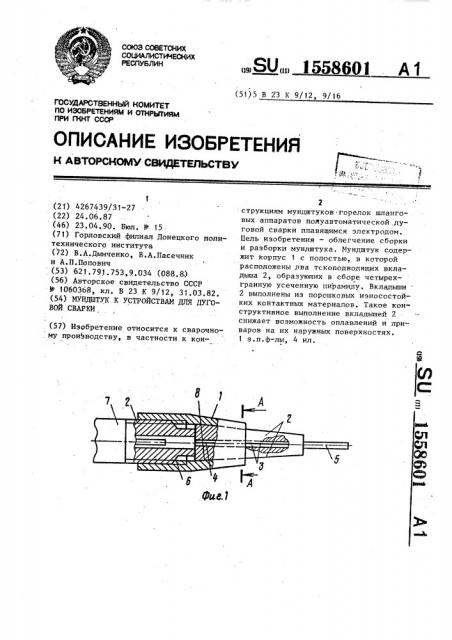

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SUÄÄ 1558601 А1 (51) 5 В 23. К 9/12, 9/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 струкциям мундштуков горелок шланговых аппаратов полуавтоматической дуговой сварки плавящимся электродом.

Цель изобретения — облегчение сборки и разборки мундштука. Мундштук содержит корпус 1 с полостью, в которой расположены рва тскоподводящих вкладыша 2, образующих в сборе четырехгранную усеченную пирамиду. Вкладыши

2 выполнены из порошковых иэносостойких контактных материалов. Такое кон" структивное выполнение вкладышей 2 снижает возможность оплавлений и приваров на их наружных поверхностях. з.п.ф-лы, 4 ил.

f (21) 4267439/31-27 (22) 24.06.87 (46) 23.04..90. Бюл. Р 15 (71) Горловский филиал Донецкого политехнического института (72) В.А.Дымченко, В.А.Пасечник и А.П.Попович (53) 621.791.753,9.034 (088.8) (56) Авторское свидетельство СССР

В 1060368, кл. В 23 К 9/12, 31.03.82. (54) МУНДШТУК К УСТРОЙСТВАМ ДЛЯ ДУГОВОЙ СВАРКИ, (57) Изобретение относится к сварочно.му производству, в частности к конОПИСАНИЕ ИЗОБРЕТЕНИЯ

1558601

Изобретение относится к сварочному производству, в частности к конструкциям мундштуков горелок шланговых аппаратов полуавтоматической дуговой .5 сварки плавящимся электродом.

Целью изобретения является сокращение эксплуатационных расходов по изготовлению и замене наконечника мундштука. l0

На фиг. 1 показан мундштук, общий вид; на фиг. 2 — сечение А-A на фиг."1; на фиг. 3 — вкладыш наконечника, общий вид; на фиг. 4 - вид Б на фиг. 3. 15

Мундштук содержит корпус 1 с по лостью, в которой расположен токоподводящий наконечник, выполненный в виде двух вкладышей 2 с осевыми полуцилиндрическими канавками 3, o6-. 2( разующими в совокупности канал 4 для направления плавящегося электрода 5.

Вкладыши 2 имеют продольное клиновидное сечение, сужающееся к рабочему торцу, в сборе вкладыши 2 представля- 25 ют сббой многогранную усеченную пирамиду. С точки зрения технико-экономических показателей таких, как сложность изготовления, наиболее оптимальным вариантом. является выполнение вкладышей 2 в сборе в виде усеченной четырехгранной пирамидыь Корпус имеет трубчатую форму с внутl рентген резьбой 6 на одном конце для поДсоединения к крепежному элементу

7.сварочного устройства. На другом конце корпуса 1 -выполнена четырехгранная пирамидальная полость 8, в которой и установлены вкладыши 2. Последние изготавливают из порошковых 4р износостойких контактных материалов.

:Работа горелки с мундштуком предлапаемой конструкции производится обычным образом. Замену токоподводящих вкладышей 2 осуществляют установ- 45 кой их в корпус 1, пропусканием в канал 4 плавящегося электрода 5 и последующего навинчивания корпуса 1 на элемент 7. Жесткость крепления вкладышей 2 и надежность токоподвода к ним обеспечивается клиновидным соединением, создаваемым пирамидальной конфигурацией вкладышей, полости 8 корпуса 1 и поджатием вкладышей к торцу элемента 7.

Конструкция мундштука позволяет облегчить сборку и разборку мундштука за счет исключения оплавлений и приваров на наружных поверхностях вкладышей.

Конструкция мундштука обеспечивает высокую эксплуатационную стойкость токоподводящих вкладышей с одновременным снижением трудоемкости их изготовления. Порошковые износостойкие контактные материалы, из которых изготовлены вкладьппи, обеспечивают снижение переходного сопротивления контактной пары наконечник-электрод, что повышает стабильность горения дуги, а следовательно, качество сварно го шва. Предлагаемый мундштук может быть использован в аппаратах-роботах для дуговой сварки.

Формула изобретения

1, Мундштук к устройствам для дуговой сварки, содержащий корпус с полостью, в которой расположен токоподводящий наконечник, выпблненный из двух вкладышей с продольным клиновидным сечением, сужающимся к рабочему торцу, и с канавками, образующими канал для направления плавящегося электрода, отличающийся тем, что, с целью сокращения эксплуатационных расходов по изготовлению и замене наконечника мундштука, вкла дыши в сборе выполнены в виде многогранной усеченной пирамиды..

2. Мундштук по п.1, о т л и ч а юшийся тем, что количество гранейусеченной пирамиды равно 4.

1558601

ВРУБ

Составитель Г.Квартальнова

Техред М.Дидик Корректор Н.Ревская

Редактор Н.Бобкова

Заказ 801 Тираж 661 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035у Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина, 101
