Станок для установки стопорных колец на базовые детали

Станок для установки стопорных колец на базовые детали

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и повышает надежность за счет упрощения конструкции общего привода сборочного и транспортных механизмов. При движении штока 19 вниз обгонная муфта 16 поворачивается, а вместе с ней поворачиваются столы 2, 3. При этом из питателей 6, 7 в гнезда стволов 2, 3 подается стопорное кольцо и базовая деталь. В конус хода штока 19 механизм сборки 8 захватывает из гнезда стола 2 стопорное кольцо. Далее шток 19 поднимается, а муфта 16 исключает поворот столов 2, 3. При повторном ходе штока 19 вниз столы 2, 3 вновь поворачиваются. В результате этого гнездо стола 3 с базовой деталью совмещается с гнездом стола 2 и располагается соосно сборочному механизму 8. В конце хода вниз механизм 8 устанавливает стопорное кольцо на базовую деталь. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 В 23 Р 19 08

J, с"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР 21) 4399510/25-08 (22) 29. 03. 88 (46) 23. 04. 90, Бюп. К- 15 (72) Л.Б.1(арулин и С.В.Опекунский (53) 621 ° 757(088.8) (56) Авторское свидетельство СССР

Н 904972, кл. В 23 Р 19/08, 1980. (54) СТАНОК ДПЯ УСТАНОВКИ СТОПОРНЫХ

КОЛЩ HA БАЗОВЫЕ ДЕТАЛИ (57) Изобретение относится к машиностроению и повышает надежность за счет упрощения конструкции общего привода сборочного и транспортных механизмов. При движении штока 19 вниз обгонная муфта 16 поворачивается, а

„„ЯЦ„„3 558623

2 вместе с ней поворачиваются столы 2, 3. При этом Н3 питателей 6, 7 в гнезда столов 2, 3 подается стопорное кольцо и базовая деталь. В конус хода штока 19 механизм сборки 8 захватывает из гнезда стола 2 стопорное кольцо.

Далее шток 19 поднимается, а муфта

16 исключает поворот столов 2, 3. При повторном ходе штока 19 вниз столы

2, 3 .вновь поворачиваются. В результате этого гнездо стола 3 с базовой деталью совмещается с гнездом стола

2 и располагается соосно сборочному механизму 8. В конце хода вниз механизм 8 устанавливает стопорное кольцо на базовую деталь. 1 з.II, ф-лы, 4 ил.

l5 17

1558623

Изобретение относится к технологическому оборудованию и может быть использовано в машиностроении.

Цель изобретения — повышение на5 дежности за счет упрощения конструкции общего привода сборочного и транспортных механизмов.

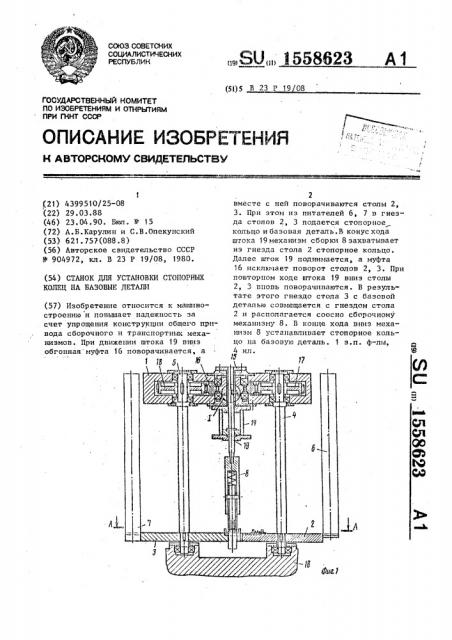

На фиг. 1 изображен станок, общий вид; на фиг. 2 — разрез А-А на фиг.1;на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4 — узел $ на фиг.1.

Станок для установки стопорных колец на базовые детали содержит основание 1, поворотные столы 2 и З,размещенные на валах 4 и 5 соответственно, магазинные питатели б и 7, механизм 8 сборки, а также привод механизма 8 сборки и столов 2 и 3. На периферии стола 2 выполнены гнезда

9 под базовые детали и гнезда 10 под стопорные кольца. Гнезда 9 снабжены подпружиненными планками 11. На периферии стола 3 выполнены гнезда

12 под базовые детали, размер и фор- 25 ма которых аналогичны размеру и форме гнезд 9. Под столами 2 и 3 размещен сбрасыватель 13. Привод механизма 8 сборки и столов 2 и 3 выполнен в виде силового цилиндра 14 и втулки 30

15, закрепленных на основании 1, а также обгонной муфты 16, входящей своим зубчатым венцом в зацепление с зубчатыми колесами 17 и 18, закрепленными на валах 4 и 5. Цилиндр 14 снабжен двусторонним штоком 19, на нижнем конце которого закреплен механизм 8 сборки, а на верхнем конце— палец 20. Во втулке 15 выполнен продольный паз 21, а в отверстии муфты 40

16 — копирный паз 22. Паз 22 выполнен винтовым с прямыми продольными участками на обоих концах. Палец 20 размещен в пазах 21 и 22.

Станок работает следующим образом. 45 Шток 19 получает движение вниз, и палец 20, перемещаясь в пазах 21 и

22, вращает муфту 16, а с ней и столы 2 и З..При своем движении стол 2 отсекает иэ питателя 6 стопорное кольцо, а стол 3 отсекает из питатеiля 7 базовую деталь. При попадании пальца 20 на прямолинейный участок па" за 22 столы 2 и 3 останавливаются а механизм 8 сборки, продолжая движение вниз, захватывает иэ гнезда 10 стопорное кольцо. Затем шток 19 получает движение вверх. При этом муфта

16 исключает поворот зубчатых колес

17 и 18, а вместе с ними и столов 2 и 3. Далее при повторном ходе штока

19 вниз гнездо 12 с базовой деталью устанавливается соосно с гнездом 9 и мехнизмом 8 сборки (фиг. 2). При этом планки 11 исключают попадание в другие гнезда 9 стопорных колец из .питателя 6. В конце хода штока 19 механизм 8 сборки устанавливает стопорное кольцо на базовую деталь. При следующем повороте столов 2 и 3 собранное изделие сбрасывателем 13 удаляется из станка и цикл повторяется.

Формула изобретения

1. Станок для установки стопорных колец на базовые детали, содержащий основание, питатели, механизм сборки, сбрасыватель, поворотный стол, на периферии которого выполнены наравном расстоянии друг от друга чередующиеся гнезда под базовые детали и стопорные кольца, а также привод вертикального перемещения механизма сборки и поворота стола, причем питатели и механизм сборки размещены над столом, а в гнездах под базовые детали выполнены подпружиненные относительно стола планки, о т л и ч а ю щ и йс я тем, что, с цецью повышения надежности; станок снабжен дополнительным поворотным столом с гнездами под базовые детали, выполненными на его периферии, а привод выполнен в виде коаксиально расположенных силового цилиндра с двусторонним штоком, на нижнем конце которого закреплен механизм сборки, а на верхнем конце— палец, втулки с продольным пазом и обгонной муфты с копирным пазом, выполненным в ее отверстии, и наружным зубчатым венцом, а также зубчатых колес, установленных на поворотных столах и связанных с зубчатым венцом муфты, причем цилиндр и втулка закреплены на основании, а столы имеют возможнесть размещения гнезд соосно друг с другом, кроме того, палец . имеет возможность взаимодействия с боковыми поверхностями пазов во втулке и муфте.

2. Станок по п. 1, о т л и ч а юшийся тем, что подпружиненные планки размещены в одной плоскости с поверхностью поворотного стола.

Фиг.Ф

Корректор Л.Бескид

Тираж 600

Подписное

Заказ 802

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

1558623

А-А

Составитель В.Гудков

Редактор Н.Тупица Техред M„Ходанич

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

22
